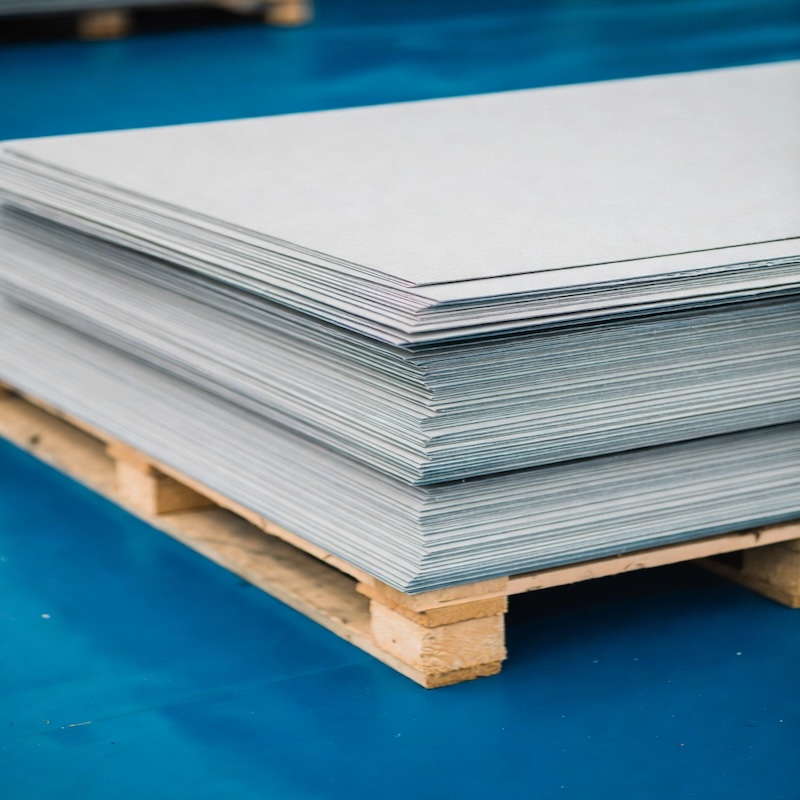

Tôle en titane Grade 7 | Tôle Ti-0.15Pd ASTM B265
Tôle en titane Grade 7 avec ajout de palladium pour le traitement chimique, les services chlorurés, les équipements en eau de mer et les fabrications résistantes à la corrosion. Offre établie selon ASTM B265, l'épaisseur, la dimension, l'état de surface et l'exigence de contrôle.
- DocumentsMTC et EN 10204 3.1 sur demande
- TraçabilitéNuméro de coulée et périmètre de contrôle confirmés
- Détails de la demande de prixNuance, norme, dimensions, tolérance, quantité
- EmballageProtection pour l'exportation selon la forme et la longueur du produit
Présentation du produit
Tôle en titane ASTM B265 Grade 7 / Ti-0.15PdNorme applicable ou référence de la demande de prix
Grade 7, ASTM B265, épaisseur, dimension de plaque, milieu et besoin de contrôleInformations essentielles nécessaires pour l'offre
Épaisseur, largeur, longueur, planéité, tolérance et état de surfaceRevue dimensionnelle avant production
MTC / EN 10204 3.1Documents de traçabilité lorsque requis
L'acceptation est conforme à la spécification commandée. La nuance finale, la composition chimique, les dimensions, le contrôle et la documentation sont confirmés par la spécification d'achat et le certificat matière.
Tôle en titane Grade 7 pour service en corrosion sévère
La tôle en titane Grade 7 est un matériau en titane commercialement pur contenant du palladium, utilisé lorsque le titane Grade 2 standard peut ne pas offrir une résistance à la corrosion suffisante dans les acides réducteurs ou les environnements sévères contenant des chlorures. Elle est souvent sélectionnée pour les équipements de traitement chimique, les applications en eau de mer, les systèmes de saumure, les équipements de chloration et les pièces fabriquées résistantes à la corrosion.
Pour l'approvisionnement, la tôle Grade 7 devrait être spécifiée par ASTM B265, UNS R52400, l'épaisseur, la largeur, la longueur, la finition de surface et l'exigence de certificat. Le milieu de conception, la température et la méthode de fabrication devraient également être pris en compte avant de confirmer le matériau.
Nuance et normes
| Matériau | UNS | Norme courante | Remarques |
|---|---|---|---|
| Titane Grade 7 | UNS R52400 | ASTM B265 | Titane avec ajout de palladium pour une résistance à la corrosion améliorée |
| Titane Grade 2 | UNS R50400 | ASTM B265 | Titane commercialement pur général, utilisé lorsque les conditions de service le permettent |
| Grade 12 titane | UNS R53400 | ASTM B265 | Alliage Ti-0.3Mo-0.8Ni pour certaines applications chimiques et d'échangeurs de chaleur |
Dimension et état de surface
La tôle Grade 7 peut faire l'objet d'une offre selon l'épaisseur, la largeur, la longueur et la quantité. L'état de surface peut être décapé, grenaillé, poli ou conforme au plan. Les acheteurs devraient indiquer si une planéité serrée, le rognage des bords, un film protecteur, des pièces coupées ou une surépaisseur d'usinage supplémentaire sont requis. Pour les fabrications soudées, les exigences relatives au mode opératoire de soudage et au métal d'apport devraient être examinées séparément.
Applications courantes
- Réservoirs chimiques, revêtements, couvercles et composants fabriqués en tôle
- Équipements de manutention des chlorures et de la saumure
- Composants destinés à l'eau de mer et au dessalement
- Ensembles d'anodes en titane et équipements électrochimiques
- Plaques d'échangeur de chaleur, chicanes et composants internes résistants à la corrosion
Contrôle et documentation
Les certificats matière devraient indiquer la composition chimique, les propriétés mécaniques et la traçabilité par numéro de coulée. Pour les commandes de projet, les acheteurs peuvent demander une documentation EN10204 3.1, un contrôle PMI, un contrôle dimensionnel, un contrôle de surface et des photos de l'emballage. Si la tôle est utilisée dans un équipement sous pression, la spécification d'achat devrait correspondre au code de conception et au procédé de fabrication.
Emballage et exportation
La tôle de titane devrait être protégée contre les rayures de surface, les dommages aux bords et l'humidité pendant le transport. L'emballage peut inclure un film protecteur, un intercalaire, un emballage sur palette ou un emballage en caisse bois selon l'épaisseur et la destination. Chaque colis devrait identifier la nuance, la norme, les dimensions, le numéro de coulée et la quantité.
Aperçu des spécifications de tôle Grade 7
| Alliage / nuance | Grade 7, Ti-0.15Pd (UNS R52400), avec Pd 0,12-0,25%. |
|---|---|
| Spécification | ASTM B265 / ASME SB-265 pour tôle et plaque. |
| Voie selon les dimensions | L'épaisseur de tôle et l'épaisseur de plaque font l'objet d'offres distinctes ; envoyez l'épaisseur, la largeur, la longueur, la planéité et la surface pour examen. |
| Surface | Surface brillante, décapée ou polie selon les exigences de la commande. |
| Service | Acides réducteurs et service en chlorures sujet à la corrosion caverneuse, lorsque Grade 2 nécessite une amélioration par alliage au Pd. |
| Certificat | Certificat de réception 3.1 selon EN 10204 avec Pd indiqué ; une vérification PMI peut être ajoutée selon le périmètre de la commande. |
Indiquez l'acide, la concentration et la température afin que l'adéquation de la nuance soit examinée avant l'offre. Le palladium est indiqué sur le certificat, et le PMI à la réception constitue le contrôle pratique pour une nuance qui ressemble à Grade 2.
Guides associés : Grade 7 pour les acides réducteurs
Informations nécessaires pour la demande de prix
- Exigence relative à Grade 7 / UNS R52400 et ASTM B265
- Épaisseur, largeur, longueur, quantité et tolérance
- État de surface décapé, poli, grenaillé ou protégé
- Exigence relative à la coupe, aux bords, à la planéité et au film protecteur
- Exigence relative au MTC, à EN10204 3.1, au PMI ou à un contrôle supplémentaire
FAQ
Pourquoi utiliser Grade 7 au lieu de Grade 2 ?
Grade 7 contient du palladium et est sélectionné pour des conditions de corrosion plus sévères dans lesquelles Grade 2 peut ne pas être suffisant.
Quelle norme est normalement utilisée pour la tôle Grade 7 ?
ASTM B265 est couramment spécifiée pour les tôles et plaques de titane.
La tôle Grade 7 peut-elle être coupée aux dimensions du plan ?
Oui, mais la demande de prix devrait inclure les dimensions, la tolérance, l'état des bords et préciser si une surépaisseur d'usinage est nécessaire.
Liste de vérification pour l'offre de tôle de titane Grade 7
Pour la tôle de titane Grade 7, la demande de prix devrait mentionner le milieu de service, la méthode de fabrication, l'exigence de soudage, les dimensions minimales de la tôle, le plan d'imbrication si des pièces découpées sont requises, et préciser si un film protecteur est nécessaire sur une ou deux faces. Les acheteurs d'équipements chimiques devraient également indiquer si le matériau sera utilisé comme revêtement, chicane, plaque, couvercle, composant de réservoir ou pièce usinée.
Incluez la tolérance de livraison requise, les exigences de contrôle et les copies des certificats lors de la demande du prix final.
Pages de demande de prix associées à Grade 7
Les acheteurs spécifiant une tôle Grade 7 comparent souvent les tubes, barres, bandes, pièces forgées et fils d'apport correspondants pour le même projet en service corrosif.
Applications courantes
Examiner l'assistance à l'exportation et à la fabrication22
Ti
Titane
Pièces en tôle pour service en milieu acide et chloruréConfirmez la nuance, la dimension, la tolérance, la surface, le contrôle et le périmètre du certificat avant l'offre.Revêtement d'équipements chimiquesConfirmez la nuance, la dimension, la tolérance, la surface, le contrôle et le périmètre du certificat avant l'offre.Composants électrochimiquesConfirmez la nuance, la dimension, la tolérance, la surface, le contrôle et le périmètre du certificat avant l'offre.Approvisionnement en plaques découpées Grade 7Confirmez la nuance, la dimension, la tolérance, la surface, le contrôle et le périmètre du certificat avant l'offre.
Comparer les produits associés en tôle et plaque de titane
Tôle et plaque en titane| Produit | Référence | Point central de la demande de prix | Lien |
|---|---|---|---|
| Tôle en titane Grade 2 | ASTM B265 | Tôle commercialement pure | Voir |
| Plaque ASME SB265 Grade 2 | ASME SB265 | Plaque pour équipements sous pression | Voir |
| Tôle en titane Grade 7 | ASTM B265 | Tôle anticorrosion alliée au Pd | Page actuelle |
| Plaque en titane Grade 12 | ASTM B265 | Plaque anticorrosion Mo-Ni | Voir |
| Tôle en titane Grade 4 | ASTM B265 | Tôle CP à résistance plus élevée | Voir |
| Tôle en alliage de titane bêta | Alliage bêta | Tôle sur plan | Voir |
| Tôle Ti-15-3-3-3 | Alliage bêta | Tôle bêta à haute résistance | Voir |
| Plaque cathodique en titane | Grade 1 / 2 | Plaque d'électroextraction | Voir |
Pour voir qui d'autre publie ce matériau et ce que chacun indique, voir Fournisseurs de tôles en titane Grade 7 : comparaison des pages de cinq entreprises.
Demander une offre pour une tôle de titane Grade 7 | Tôle Ti-0.15Pd ASTM B265
Envoyez la nuance, la norme, les dimensions, l'état, la quantité et les exigences relatives au certificat. Beiyu répond avec une offre, le délai de livraison et le périmètre de la documentation.
Détails des spécifications avec sources
ASTM B265-25 confère aux produits plats recuits Grade 7 et Grade 2 les mêmes valeurs minimales de résistance à la traction, de limite d'élasticité et d'allongement à température ambiante : 345 MPa, 275 MPa et 20 pour cent. Grade 7 ajoute du palladium pour la résistance à la corrosion; ce seuil de propriétés commun n'autorise pas à lui seul la substitution d'une conception Grade 2, de sorte que le milieu, la température, le procédé de fabrication, le code et la base de conception applicable doivent encore être examinés.
Beiyu Titanium propose des tôles Grade 7 dans le cadre de son programme de tôles et plaques, avec des procédés de laminage à chaud ou à froid et une préparation de surface définis dans la commande. Pour les travaux sur équipements sous pression, indiquez ASME SB-265 dans la demande lorsque le code applicable exige ce procédé ; la norme commandée doit rester explicite plutôt que de considérer un certificat ASTM B265 comme un substitut automatique.
Spécification pour tôle et plaque Grade 7 Ti-0.15Pd
Voici les champs requis pour une ligne de commande. Les valeurs minimales indiquées sont celles d'ASTM B265 à l'état recuit. Lorsque la commande exige un autre état, les valeurs proviennent alors de la ligne correspondante de la norme.
| Champ | Valeur |
|---|---|
| Nuance | Grade 7 Ti-0.15Pd |
| Désignation UNS | R52400 selon ASTM B265 |
| Numéro Werkstoff | 3.7235 |
| Norme applicable | ASTM B265 |
| Limites de composition sélectionnées, pourcentage massique | Composition chimique Grade 2 avec Pd 0.12 à 0.25. La composition chimique complète est conforme à la spécification applicable. |
| Résistance à la traction minimale | 345 MPa (50 ksi) |
| Limite d'élasticité minimale | 275 MPa (40 ksi) |
| Allongement minimal | 20%, mesuré sur 2 in ou 50 mm |
| État de livraison | R / M / Y, indiqué sur la commande |
Plage de fourniture
| Forme | Plage |
|---|---|
| Plaque mince et tôle | 0,5 mm à 3 mm d'épaisseur, largeur jusqu'à 1500 mm |
| Plaque | 3 mm à 70 mm d'épaisseur, largeur jusqu'à 2500 mm, longueur jusqu'à 6000 mm |
La plage ci-dessus correspond à la capacité de production. Cela ne signifie pas que chaque combinaison de nuance, état, surface, tolérance et contrôle est disponible sur toute la plage, et ne constitue pas une déclaration de stock. La combinaison commandée est confirmée lors de l'offre.
Contrôle et documentation
Le périmètre de contrôle est défini par la commande plutôt que supposé. Indiquez quels examens sont requis, selon quelle norme et quelle classe d'acceptation, et à quel stade ils sont effectués, car ces quatre champs permettent de vérifier objectivement une ligne de contrôle lors du contrôle de réception.
Critères d'acceptation que vous pouvez insérer dans votre commande
Nuance et norme : Grade 7 Ti-0.15Pd, ASTM B265, UNS R52400 Forme et dimensions : ______ Tolérance : ______ État : ______ (R / M / Y, indiqué sur la commande) Surface : ______ (indiquer une valeur de rugosité lorsqu'elle constitue un critère d'acceptation) Planéité : ______ Périmètre de contrôle : ______ (examen, norme d'acceptation, classe et étape) Certificat : certificat de réception 3.1 selon EN 10204, composition chimique traçable par numéro de coulée, résultats mécaniques et identification du lot de contrôle conformément à la spécification applicable
Envoyez le plan ou la spécification d'achat avec ces champs renseignés et la demande est examinée par rapport à la norme applicable avant établissement du prix.
