Tube en bobine de titane | Bobine continue sans soudure en titane
Tube de titane en bobine pour serpentins d'échangeurs de chaleur, service de condenseurs, systèmes de dessalement, lignes de procédés chimiques et ensembles de tuyauterie compacts. Établir l'offre selon la nuance de titane, le diamètre extérieur, l'épaisseur de paroi, le diamètre de bobine, la longueur droite ou la longueur de bobine, l'état, la finition de surface et les exigences documentaires.
- Dimensions courantes : OD et épaisseur de paroi spécifiés par le projet, y compris les tubes de petit diamètre
- Nuances courantes : Grade 1, Grade 2, Grade 7, Grade 12 ou alliage spécifié sur plan
- Détails de demande de prix : fluide, contexte de pression/température, dimensions de bobine, quantité, certificat matière et méthode d'emballage
- DocumentsMTC et EN 10204 3.1 sur demande
- TraçabilitéNuméro de coulée et périmètre de contrôle confirmés
- Détails de la demande de prixNuance, norme, dimensions, tolérance, quantité
- EmballageProtection pour l'exportation selon la forme et la longueur du produit
Présentation du produit
Exigence relative aux tubes de titane en bobine ASTM B338 / ASTM B861Norme applicable ou référence de la demande de prix
Nuance, dimension de tube, DE de bobine, longueur de bobine, état des extrémités et besoin de contrôleInformations essentielles nécessaires pour l'offre
OD du tube, épaisseur de paroi, dimension de bobine, pas, longueur de partie droite et toléranceRevue dimensionnelle avant production
MTC / EN 10204 3.1Documents de traçabilité lorsque requis
L'acceptation est conforme à la spécification commandée. La nuance finale, la composition chimique, les dimensions, le contrôle et la documentation sont confirmés par la spécification d'achat et le certificat matière.

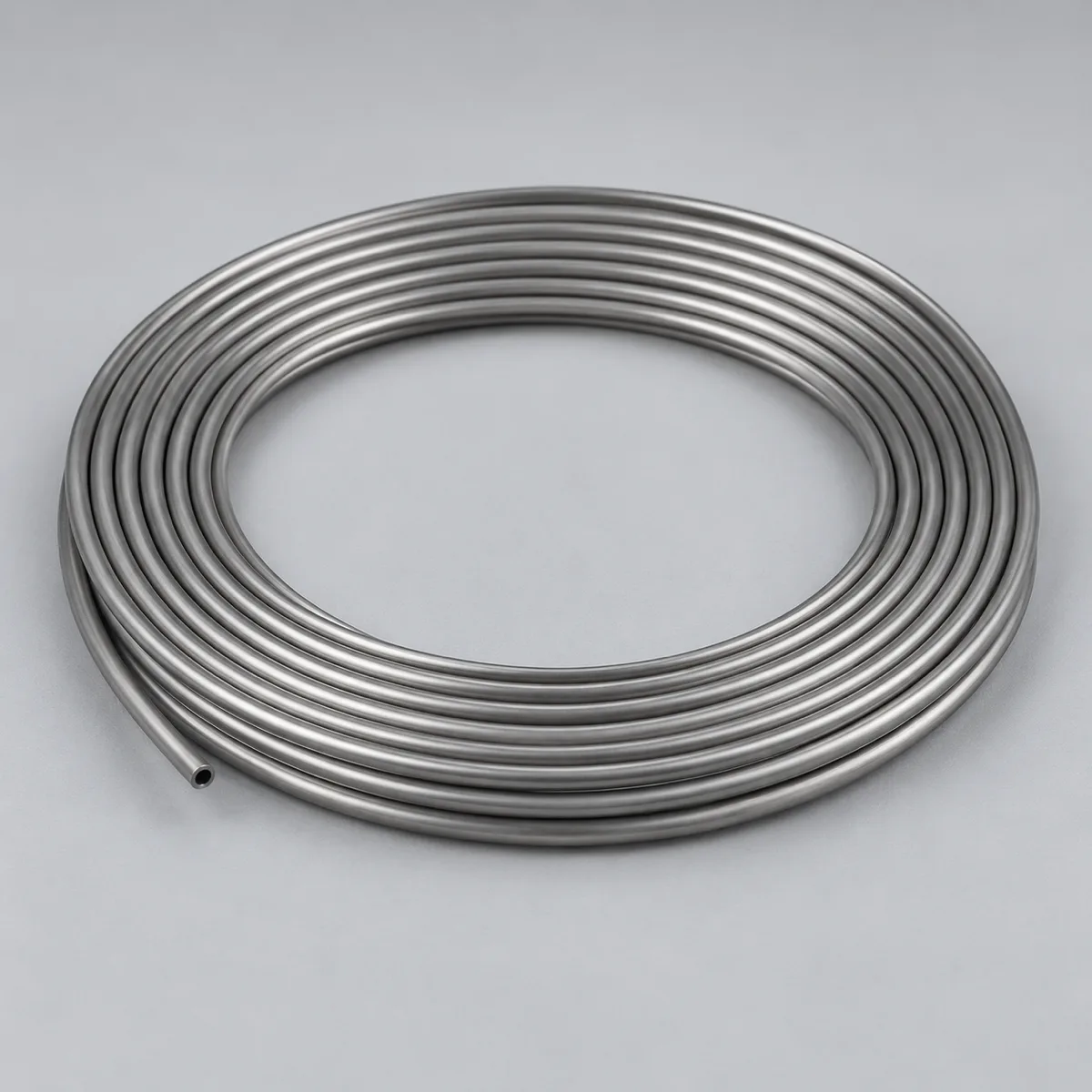

Bobine de titane Tubes pour applications de longueur continue
Beiyu fournit des tubes de titane en bobine en grandes longueurs continues enroulées pour les échangeurs de chaleur, l'instrumentation, le dosage chimique, les lignes d'échantillonnage et le transfert de fluides résistant à la corrosion. Les tubes en bobine sont utilisés lorsqu'une longue section sans joint de tube de titane de petit diamètre est nécessaire, afin d'éviter les soudures sur la longueur.
Les tubes en bobine doivent être chiffrés selon la nuance, le diamètre extérieur, l'épaisseur de paroi, la longueur totale, les dimensions de bobine et l'état, car la géométrie de la bobine et le rayon de pliage minimal dépendent de la dimension et de l'état métallurgique.
Nuance et normes
| Nuances courantes | Titane commercialement pur Grade 1, Grade 2 ; Grade 9 / Ti-3Al-2.5V lorsqu'une résistance plus élevée est requise |
|---|---|
| Référence de norme | ASTM B338, ASTM B861, ou spécification client |
| État | Recuit pour le formage ; écroui à froid lorsqu'une résistance plus élevée est requise |
| Forme | Tube de titane sans soudure ou soudé en longueur continue |
Dimensions, longueur et géométrie de bobine
Les demandes de prix doivent préciser le diamètre extérieur, l'épaisseur de paroi, la longueur continue totale, le diamètre extérieur de bobine, le DI de bobine et le rayon de pliage minimal acceptable. Pour l'instrumentation ou le dosage, l'acheteur doit confirmer la propreté, l'état des extrémités et toute exigence de pression.
Applications courantes

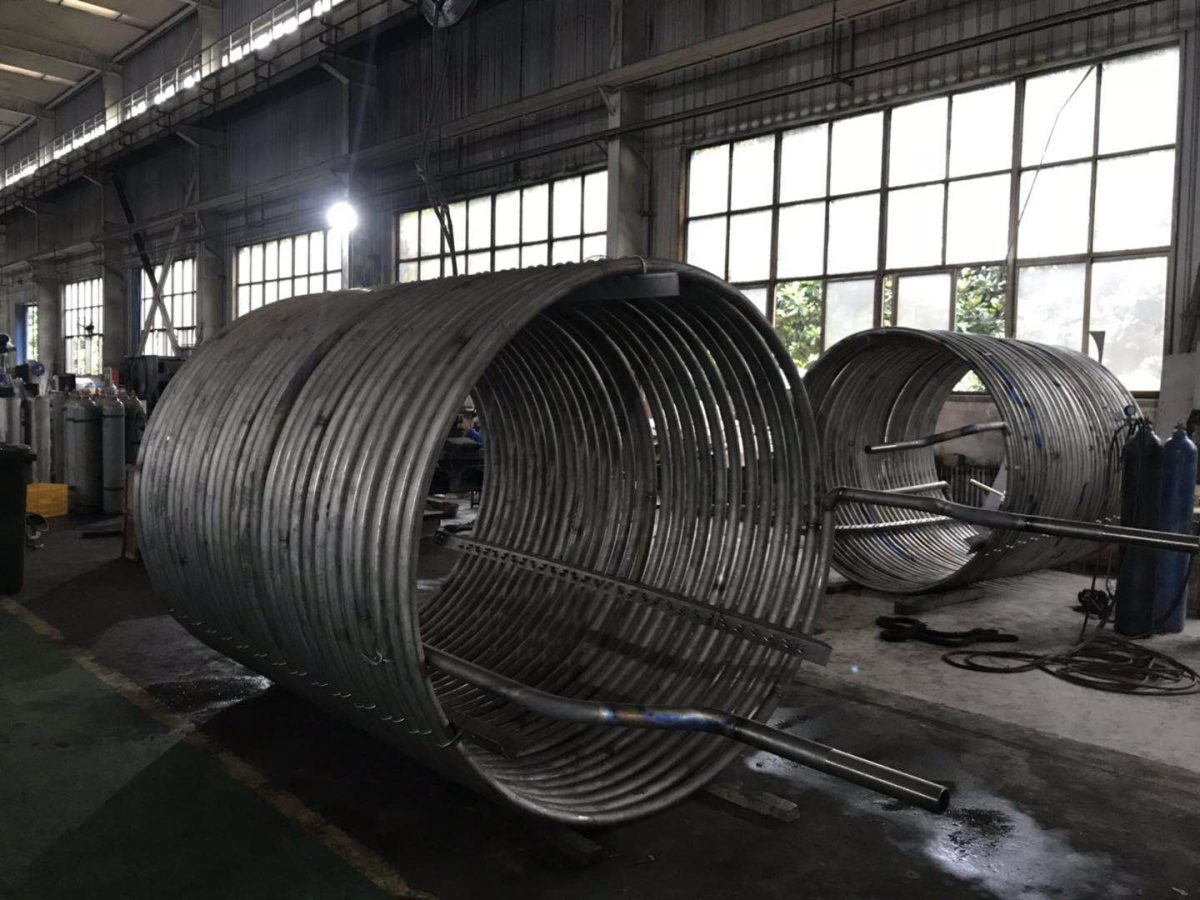

- Serpentins d'échangeurs de chaleur et de refroidissement
- Lignes d'instrumentation et d'échantillonnage
- Dosage chimique et transfert de fluides résistant à la corrosion
- Longues sections continues de tubes de petit diamètre évitant les soudures
Contrôle et documentation
Les acheteurs peuvent demander un certificat matière, une documentation EN10204 3.1, une traçabilité par numéro de coulée, la composition chimique et les propriétés mécaniques. Des essais hydrostatiques, des contrôles par courants de Foucault ou un contrôle dimensionnel peuvent être convenus lorsqu'ils sont définis dans la spécification d'achat.
Informations sur l'emballage et l'exportation
Le tube de titane en bobine est fixé par le diamètre de bobine et emballé pour protéger la surface et l'alésage, avec des capuchons d'extrémité pour maintenir l'alésage propre. Les étiquettes indiquent la nuance, la dimension, la longueur, le numéro de coulée et la quantité lorsque la traçabilité est requise.
Aperçu des spécifications des tubes en bobine en titane
| Alliage / nuance | Titane CP Grade 1 / Grade 2. |
|---|---|
| Spécification | Base ASTM B338 pour tube d'échange thermique le cas échéant. |
| Dimension | Bobines continues sans soudure ; plage courante de OD autour de 6-25 mm, avec épaisseur de paroi, longueur de bobine et géométrie de bobine confirmées par demande de prix. |
| État / surface | Recuit ; surface brillante ou décapée sur commande. |
| Utilisation | Bobines d'échangeur de chaleur, bobines de refroidisseur, circuits de chauffage et de refroidissement par immersion. |
| Certificat | Certificat de réception 3.1 selon EN 10204 avec traçabilité par numéro de coulée. |
Indiquez le diamètre extérieur, l'épaisseur de paroi, la longueur de bobine unique, le diamètre de cintrage ou de bobine et le fluide. La bobine continue élimine les joints du parcours en contact avec le fluide, de sorte que la géométrie de la bobine fait partie de la spécification technique.
Guides associés : Guide des tubes en titane ASTM B338
Informations nécessaires pour la demande de prix
- Nuance et norme : Grade 1/2 ou Grade 9, ASTM B338 / B861
- OD, épaisseur de paroi et longueur continue totale
- DE/DI de bobine et rayon de pliage minimal
- Propreté, état des extrémités et exigence de pression
- Quantité, destination et emballage
- Exigences relatives aux certificats et au contrôle
FAQ
À quoi sert le tube enroulé en titane ?
Il fournit une grande longueur continue de tube en titane de petit diamètre sans soudures, utilisée pour les serpentins d'échangeurs de chaleur, l'instrumentation, le dosage et le transfert de fluides résistant à la corrosion.
Quelle nuance est utilisée pour le tube enroulé ?
Grade 1 et Grade 2 sont courants pour leur formabilité ; Grade 9 (Ti-3Al-2.5V) est utilisé lorsqu'une résistance supérieure est requise.
Qu'est-ce qui est nécessaire pour établir une offre de tube enroulé en titane ?
Envoyez la nuance, le diamètre extérieur, l'épaisseur de paroi, la longueur totale, les dimensions de la bobine, le rayon de cintrage minimal, la quantité et les exigences en matière de certificat ou d'essais.
Notes d'approvisionnement pour les tubes enroulés en titane
Le tube enroulé en titane doit être spécifié par nuance, OD, épaisseur de paroi, longueur de bobine, ID de bobine, OD maximal de bobine, état de surface et selon que le tube est sans soudure ou soudé. Les acheteurs doivent préciser si le tube sera utilisé pour le dosage chimique, le transfert thermique, l'instrumentation, un service en eau de mer ou des assemblages formés, car les exigences de manutention et de contrôle peuvent différer.
Les demandes de prix doivent inclure la tolérance, l'exigence relative à un échantillon redressé, l'état des extrémités, l'exigence de nettoyage et si les extrémités du tube nécessitent des capuchons ou des étiquettes d'identification. Pour les services critiques, les acheteurs peuvent demander des essais hydrostatiques, des essais par courants de Foucault, des essais par ultrasons, une PMI, des certificats EN10204 3.1 et une traçabilité par numéro de coulée. L'emballage des bobines doit empêcher l'aplatissement, le pliage et l'abrasion pendant le transport maritime ou aérien.
Indiquez le sens d'enroulement de la bobine et toute exigence relative au rayon de cintrage minimal.
Notes de demande de prix pour tubes enroulés continus
Le tube enroulé en titane doit faire l'objet d'une offre selon le diamètre extérieur, l'épaisseur de paroi, la longueur de bobine, le diamètre intérieur de bobine, l'état et les exigences d'essai. Pour les applications de dosage chimique, d'échangeur de chaleur ou d'instrumentation, indiquez le fluide de service, la pression, le rayon de cintrage et l'exigence de propreté afin que l'état du tube puisse être vérifié avant l'offre.
L'emballage des tubes enroulés doit empêcher l'aplatissement, le pliage et l'abrasion de surface pendant le transport. Les acheteurs peuvent demander des capuchons d'extrémité, le cerclage des bobines, une protection contre l'humidité et un marquage du numéro de coulée lorsque la spécification du projet l'exige.
Applications courantes
Examiner l'assistance à l'exportation et à la fabrication22
Ti
Titane
Serpentins de transfert thermiqueConfirmez la nuance, les dimensions, la tolérance, la surface, l'emballage et l'étendue du certificat avant l'offre.Chauffage et refroidissement de bains chimiquesConfirmez la nuance, les dimensions, la tolérance, la surface, l'emballage et l'étendue du certificat avant l'offre.Longueurs continues de tube en titaneConfirmez la nuance, les dimensions, la tolérance, la surface, l'emballage et l'étendue du certificat avant l'offre.Tube enroulé de remplacementConfirmez la nuance, les dimensions, la tolérance, la surface, l'emballage et l'étendue du certificat avant l'offre.
Comparer les produits de tubes en titane associés
Catégorie des tubes et tuyaux en titaneProduit
Référence
Point central de la demande de prix
Tube sans soudure Grade 2
ASTM B338
Tube d'échangeur de chaleur
>
Tube Grade 7
Ti-0.15Pd
Tube pour service corrosif
>
Tube Grade 12
Ti-0.3Mo-0.8Ni
Tube pour procédé chimique
>
Tube soudé en titane
ASTM B862
Tuyauterie de grand diamètre
>
Tube en couronne en titane
ASTM B338 / B861
Tube en couronne pour transfert de chaleur
Tube capillaire en titane
Petit diamètre
Tube d'instrumentation
>
Tubes de vélo en titane
Grade 9
Jeux de tubes pour cadre
>
Tube 3Al-2.5V
Grade 9
Tube structurel
>
Une comparaison de fournisseurs pour cette famille, établie à partir d'une recherche un jour donné et lue sur le propre site de chaque entreprise, se trouve à Fournisseurs de tubes enroulés en titane : comparaison de cinq pages d'entreprises.
Demander une offre pour des tubes enroulés en titane | Bobine continue en titane sans soudure
Envoyez la nuance, la norme, les dimensions, l'état, la quantité et les exigences relatives au certificat. Beiyu répond avec une offre, le délai de livraison et le périmètre de la documentation.
Détails des spécifications avec sources
ASTM B338 explique pourquoi les tubes en couronne se concentrent dans les nuances souples : Grade 1 a un minimum de limite d'élasticité de 138 MPa et un allongement minimal de 24 pour cent, contre 275 MPa et 20 pour cent pour Grade 2, de sorte que Grade 1 s'enroule sur une couronne plus serrée tandis que Grade 2 conserve une marge de pression plus élevée, et Grade 9 est réservé aux couronnes devant supporter des contraintes plus élevées. Pour les produits en couronne, le choix de la nuance est une décision de formage avant d'être une décision de corrosion.
Beiyu Titanium fournit des tubes en couronne en une seule longueur continue laminée à froid par couronne, de sorte qu'une longueur n'est pas liée à la limite de 12000 mm applicable aux tubes droits sans soudure de Beiyu, et chaque couronne est expédiée sous un seul numéro de coulée sur le certificat EN 10204 3.1, conservant l'ensemble du parcours en contact avec le fluide sur un seul enregistrement de traçabilité sans raccords intermédiaires. Une demande pour couronne devrait indiquer le diamètre extérieur et l'épaisseur de paroi du tube, la longueur continue totale, le diamètre extérieur et intérieur de la couronne, ainsi que le rayon de courbure minimal que la géométrie doit supporter, car ces cinq nombres déterminent si la couronne peut être enroulée.
