Tubi in titanio da 1.5 Inch | Tubo in titanio Grade 2 e Grade 5
Tubi di titanio da 1,5 inch per apparecchiature chimiche, sistemi marini, progetti di telai per biciclette, fabbricazione, componenti per lo scambio termico e assiemi tubolari lavorati meccanicamente. Nelle richieste di offerta conviene specificare grado, norma, diametro esterno, spessore di parete, lunghezza, tolleranza, costruzione senza saldatura o saldata, stato superficiale e requisiti dei certificati.
- Gradi comuni: Grade 2, Grade 5 / Ti-6Al-4V e leghe di titanio specificate dal progetto
- Norme possibili: ASTM B338, ASTM B861, ASTM B862 o specifica basata sul disegno
- Dettagli della richiesta di offerta: diametro esterno, spessore di parete, lunghezza, tolleranza, costruzione, finitura superficiale e documentazione
- DocumentiMTC ed EN 10204 3.1 su richiesta
- TracciabilitàNumero di colata e ambito del controllo confermati
- Dettagli della richiesta di offertaGrado, norma, dimensioni, tolleranza, quantità
- ImballaggioProtezione per l'esportazione secondo la forma e la lunghezza del prodotto
Presentazione del prodotto
ASTM B338 / ASTM B861 quando specificatoNorma applicabile o riferimento della richiesta di offerta
Grade 2 o Grade 5, diametro esterno, spessore di parete, lunghezza, processo e tolleranzaInformazioni essenziali necessarie per l'offerta
Diametro esterno, spessore di parete, lunghezza, tolleranza, rettilineità e stato superficialeVerifica dimensionale prima della produzione
MTC / EN 10204 3.1Documenti di tracciabilità ove richiesti
L'accettazione avviene secondo la specifica ordinata. Grado definitivo, composizione chimica, dimensioni, controlli e documentazione sono confermati dalla specifica d'acquisto e dal certificato del materiale.
Tubi in titanio da 1.5 Inch per progetti industriali e di fabbricazione
Campo di fornitura: la gamma senza saldatura si estende da 5 a 325 mm di diametro esterno, in Grade 2, Grade 5 e altri gradi secondo necessità.
Beiyu fornisce tubi in titanio da 1,5 inch agli acquirenti che necessitano di un diametro esterno specifico per fabbricazione, tubazioni resistenti alla corrosione, parti per il trasferimento di calore, progetti di tubi per biciclette, accessori nautici e assemblaggi in titanio su misura. Prima dell'offerta sarebbe opportuno confermare se il termine "tubi in titanio da 1,5 inch" indica una dimensione nominale o il diametro esterno effettivo.
I requisiti del tubo dipendono dal grado, dallo spessore di parete, dalla lunghezza, dal metodo di costruzione e dall'applicazione finale. Per l'uso in scambiatori di calore, ASTM B338 può essere pertinente. Per il tubo senza saldatura, ASTM B861 può essere applicabile. Per il tubo saldato, ASTM B862 può essere applicabile. Per i progetti su disegno sarebbe opportuno definire chiaramente le dimensioni richieste e i criteri di accettazione.
Gradi, norme e tipo di tubo
| Gradi comuni | Titanio commercialmente puro Grade 2, Grade 5 / Ti-6Al-4V e leghe di titanio specificate dal progetto. |
|---|---|
| Riferimenti normativi | ASTM B338, ASTM B861, ASTM B862 o disegno del cliente a seconda dell'uso del tubo. |
| Costruzione | Tubo senza saldatura, tubo saldato o componente tubolare su disegno come specificato nella richiesta di offerta. |
| Stato superficiale | Superficie decapata, lucidata, brillante, pulita o lavorata meccanicamente secondo l'applicazione. |
Dimensioni, spessore di parete e tolleranza
Le richieste di offerta dovrebbero definire se 1,5 inch indica il diametro esterno effettivo, la dimensione nominale del tubo o una descrizione progettuale. Gli acquirenti dovrebbero includere diametro esterno, spessore di parete, lunghezza, tolleranza, rettilineità, stato delle estremità e quantità. Se il tubo sarà saldato, piegato, lavorato meccanicamente o assemblato, sarebbe opportuno indicare anche lo stato superficiale richiesto e la preparazione delle estremità.
Per strutture leggere o progetti di tubi per biciclette, sono importanti il grado, la tolleranza dello spessore di parete, la rettilineità e la finitura superficiale. Per il servizio chimico o in acqua di mare, sarebbe opportuno includere ambiente corrosivo, pressione, temperatura e norme dei relativi raccordi o flange.
Applicazioni comuni
- Assemblaggi tubolari resistenti alla corrosione per impieghi chimici e in acqua di mare
- Componenti per scambiatori di calore, condensatori e apparecchiature di raffreddamento
- Accessori nautici e strutture leggere fabbricate
- Progetti di tubi per telai di biciclette o attrezzature sportive definiti dal disegno
- Manicotti tubolari, distanziali e parti strutturali lavorati meccanicamente su misura
Controllo e documentazione
Gli acquirenti possono richiedere certificato del materiale, documentazione EN10204 3.1, tracciabilità tramite il numero di colata, composizione chimica, proprietà meccaniche e controllo dimensionale. A seconda del tipo di tubo e dei requisiti di servizio, è possibile specificare prova idrostatica, controllo a correnti indotte, controllo a ultrasuoni, prove PMI o collaudo di terza parte.
Imballaggio e informazioni per l'esportazione

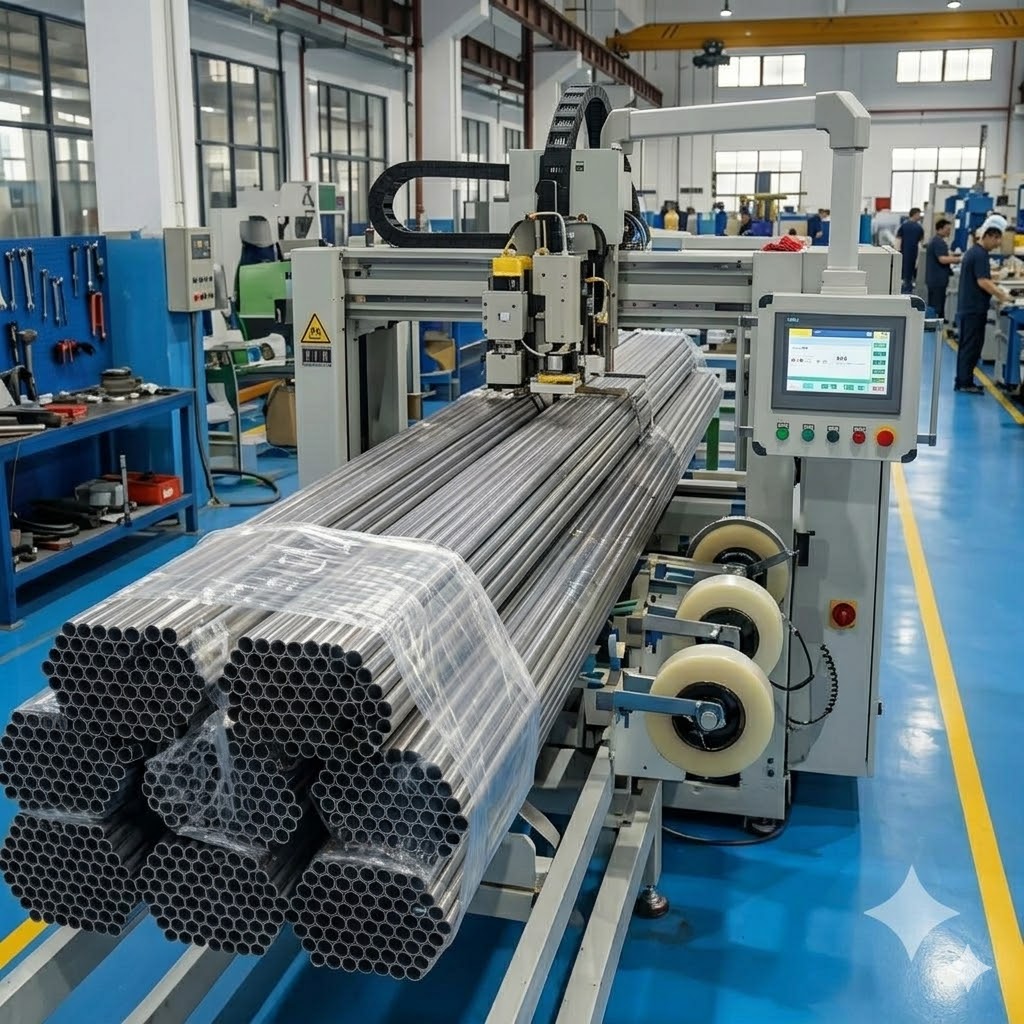

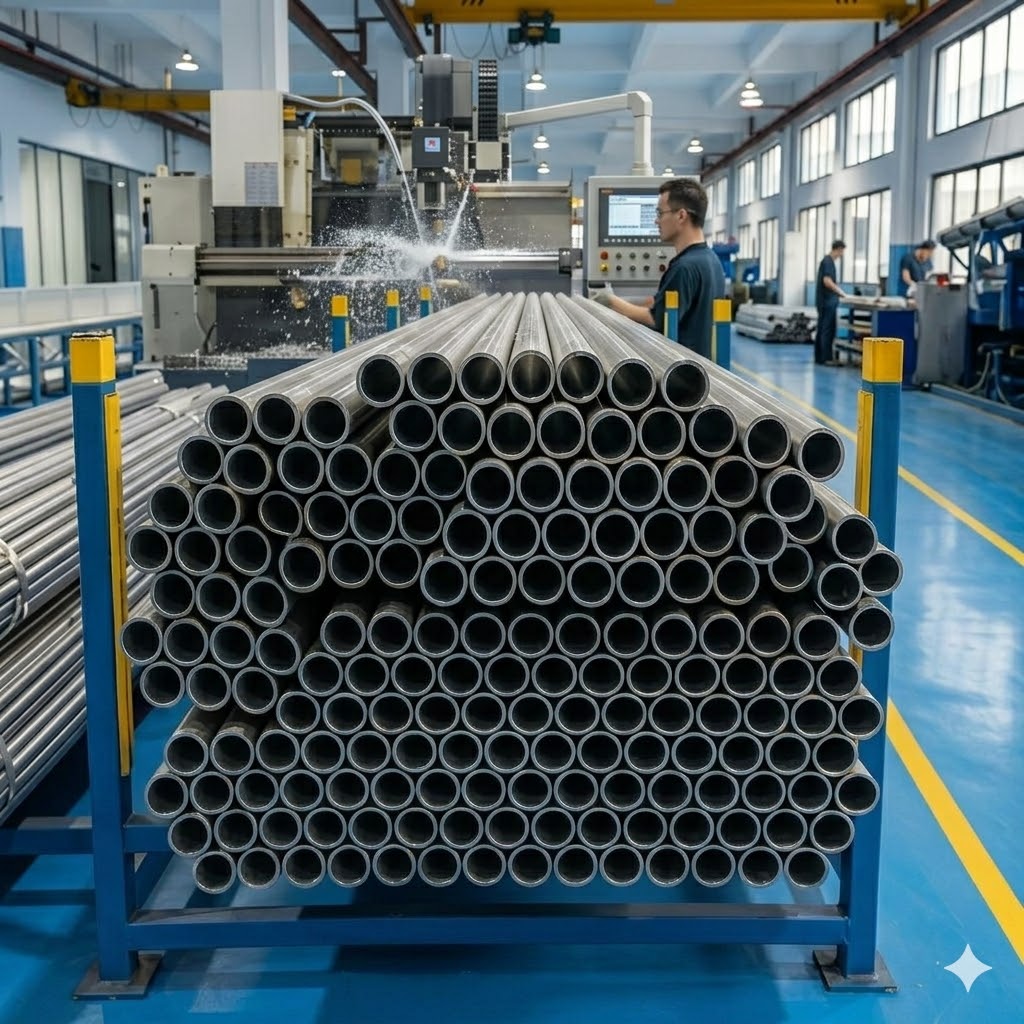

Durante l'imballaggio sarebbe opportuno proteggere i tubi in titanio da piegature, graffi e danni alle estremità. I tubi diritti possono essere riuniti in fasci con tappi alle estremità e avvolgimento protettivo. I tubi lucidati o a parete sottile possono richiedere un'ulteriore separazione. Le etichette dovrebbero identificare grado, norma, dimensioni, spessore di parete, lunghezza e numero di colata quando è richiesta la tracciabilità.
Informazioni necessarie per la richiesta di offerta
- Confermare il diametro esterno effettivo o la dimensione nominale del tubo
- Grado, norma e costruzione senza saldatura o saldata
- Spessore di parete, lunghezza, tolleranza e stato delle estremità
- Finitura superficiale, rettilineità e requisito di pulizia
- Quantità, destinazione e requisiti di imballaggio
- Certificato e documentazione di prova e controllo
FAQ
I tubi in titanio da 1,5 inch sono misurati in base al diametro esterno o alla dimensione nominale del tubo?
Il significato può variare tra le richieste di offerta. Gli acquirenti dovrebbero confermare se 1,5 inch si riferisce al diametro esterno effettivo, alla dimensione nominale del tubo o a una quota del disegno.
Quali gradi si utilizzano per il tubo in titanio da 1,5 inch?
Grade 2 è comunemente utilizzato per tubi resistenti alla corrosione. Grade 5 / Ti-6Al-4V può essere specificato per una maggiore resistenza o per parti strutturali leggere.
Quali documenti si possono richiedere con i tubi in titanio?
I documenti comuni comprendono certificato del materiale, EN10204 3.1, tracciabilità tramite il numero di colata, composizione chimica, proprietà meccaniche e rapporto di controllo dimensionale.
Applicazioni comuni
Esaminare il supporto per esportazione e fabbricazione22
Ti
Titanio
Linee di strumentazione e piccole linee di processoConfermare grado, dimensioni, tolleranza, superficie, imballaggio e ambito della certificazione prima dell'offerta.Tubo di ricambio per scambiatore di caloreConfermare grado, dimensioni, tolleranza, superficie, imballaggio e ambito della certificazione prima dell'offerta.Lavorazioni di piccoli tubi per uso medicale o industrialeConfermare grado, dimensioni, tolleranza, superficie, imballaggio e ambito della certificazione prima dell'offerta.Richieste di offerta per tubi in titanio su disegnoConfermare grado, dimensioni, tolleranza, superficie, imballaggio e ambito della certificazione prima dell'offerta.
Confrontare i prodotti correlati in tubi di titanio
Categoria tubi e tubazioni di titanioProdotto
Riferimento
Oggetto della richiesta di offerta
Tubo senza saldatura Grade 2
ASTM B338
Tubo per scambiatore di calore
>
Tubo Grade 7
Ti-0.15Pd
Tubo per impieghi in ambienti corrosivi
>
Tubo Grade 12
Ti-0.3Mo-0.8Ni
Tubo per processi chimici
>
Tubo saldato di titanio
ASTM B862
Tubazioni di grandi dimensioni
>
Tubo di titanio in bobina
ASTM B338 / B861
Tubo in bobina per scambio termico
>
Tubo capillare di titanio
Piccolo diametro
Tubo per strumentazione
>
Tubi di titanio per biciclette
Grade 9
Set di tubi per telai
>
Tubi in 3Al-2.5V
Grade 9
Tubo strutturale
>
Richiedere un'offerta per tubi in titanio da 1.5 Inch | Tubo in titanio Grade 2 e Grade 5
Inviare grado, norma, dimensioni, stato, quantità e requisiti del certificato. Beiyu risponde con offerta, tempo di consegna e documentazione prevista.
Dettagli delle specifiche con fonti
Le tabelle dimensionali per tubi ASME B36.10M e B36.19M sono il primo controllo per una richiesta in titanio da 1.5 inch: il tubo NPS 1 1/2 misura effettivamente 48.3 mm (1.900 in) di diametro esterno, mentre un vero tubo da 1.5 inch misura 38.1 mm, una differenza di 10.2 mm che stabilisce se l'ordine appartiene alla documentazione per tubi ASTM B338 oppure per tubi senza saldatura B861 o saldati B862. Definire prima questa singola dimensione evita il più comune disallineamento nelle offerte di titanio in pollici.
Beiyu Titanium quota entrambe le misure, tubo da 38,1 mm e tubo NPS 1 1/2 da 48,3 mm, dalla stessa gamma senza saldatura che va da 5 a 325 mm di diametro esterno, in Grade 2, Grade 5 e altri gradi secondo requisito. Una volta risolta la questione del diametro, l'ordine richiede ancora spessore di parete, lunghezza, percorso costruttivo e campo del certificato, e Beiyu conferma quindi la base ASTM corrispondente, B338, B861 o B862, affinché la documentazione sia coerente con il modo in cui è stata specificata la dimensione.
Specifica per tubo di titanio Grade 2 e Grade 5
I gradi di questa pagina non sono tutti coperti dalla stessa norma, quindi la norma applicabile viene elencata per ciascun grado anziché una sola volta per la pagina. È questa colonna a definire i requisiti di accettazione, quindi va riportata nella voce d'ordine accanto al grado.
| Grado | Designazione UNS | Numero Werkstoff | Norma di riferimento | Limiti di composizione selezionati, percentuale in massa |
|---|---|---|---|---|
| Titanio commercialmente puro Grade 2 | R50400 | 3.7035 | ASTM B338 per tubo senza saldatura e saldato per condensatori e scambiatori di calore oppure ASTM B861 per tubo senza saldatura oppure ASTM B862 per tubo saldato, indicata nell'ordine | Ti non legato, O 0.25 max, Fe 0.30 max |
| Grade 5 Ti-6Al-4V | R56400 | 3.7165 | ASTM B861 per tubo senza saldatura o ASTM B862 per tubo saldato, indicato sull'ordine | Ti-6Al-4V (Al da 5.5 a 6.75, V da 3.5 a 4.5) |
I valori meccanici minimi non sono elencati qui perché sono stabiliti dalla norma ordinata per la forma, l'intervallo dimensionale e lo stato ordinati. Beiyu li verifica rispetto a quella norma in fase di offerta anziché riprenderli da un'altra norma di prodotto.
Campi applicabili a tutti i gradi di questa pagina
| Campo | Valore |
|---|---|
| Stato di fornitura | R / M / Y, indicato sull'ordine |
Dimensioni
Indicare diametro esterno, spessore di parete e lunghezza, e specificare se l'articolo è ordinato come tubo o come pipe, poiché questo stabilisce la norma applicabile e con essa i requisiti di accettazione.
Controllo e documentazione
Il campo di controllo è stabilito dall'ordine anziché essere presunto. Indicare quali esami sono richiesti, secondo quale norma e classe di accettazione e in quale fase vengono eseguiti, poiché questi quattro campi rendono una riga di controllo oggettivamente verificabile durante il controllo in accettazione.
Criteri di accettazione da inserire nel proprio ordine d'acquisto
Grado e norma: ______ (mantenerne uno: titanio commercialmente puro Grade 2 secondo ASTM B338 o ASTM B861 o ASTM B862; Grade 5 Ti-6Al-4V secondo ASTM B861 o ASTM B862) Forma e dimensioni: ______ Tolleranza: ______ Stato: ______ (R / M / Y, indicato nell'ordine) Superficie: ______ (indicare un valore di rugosità quando costituisce un criterio di accettazione) rettilineità e ovalizzazione: ______ Ambito del controllo: ______ (esame, norma di accettazione, classe e fase) Certificato: certificato di collaudo EN 10204 3.1, composizione chimica tracciabile al numero di colata, risultati meccanici e identificazione del lotto di controllo secondo la specifica applicabile
Inviare il disegno o la specifica d'acquisto con questi campi compilati; Beiyu verifica la richiesta rispetto alla norma applicabile prima di definire il prezzo.
