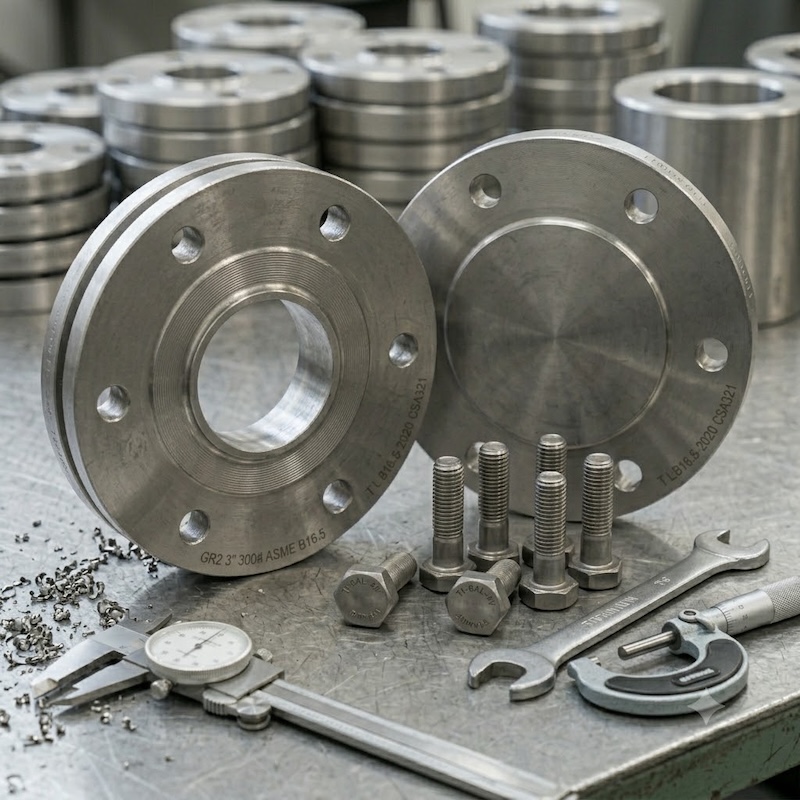

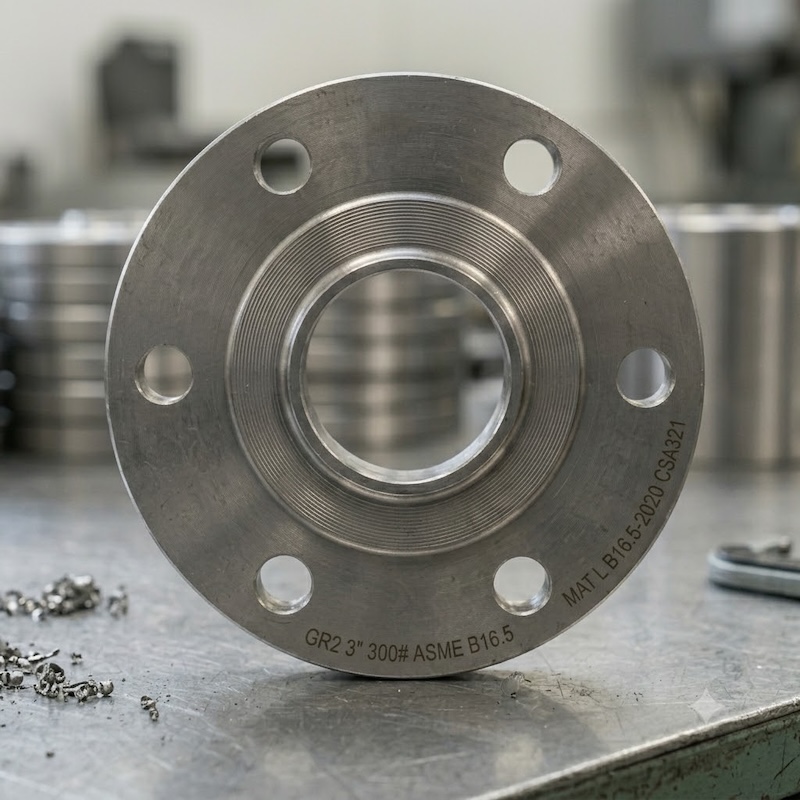

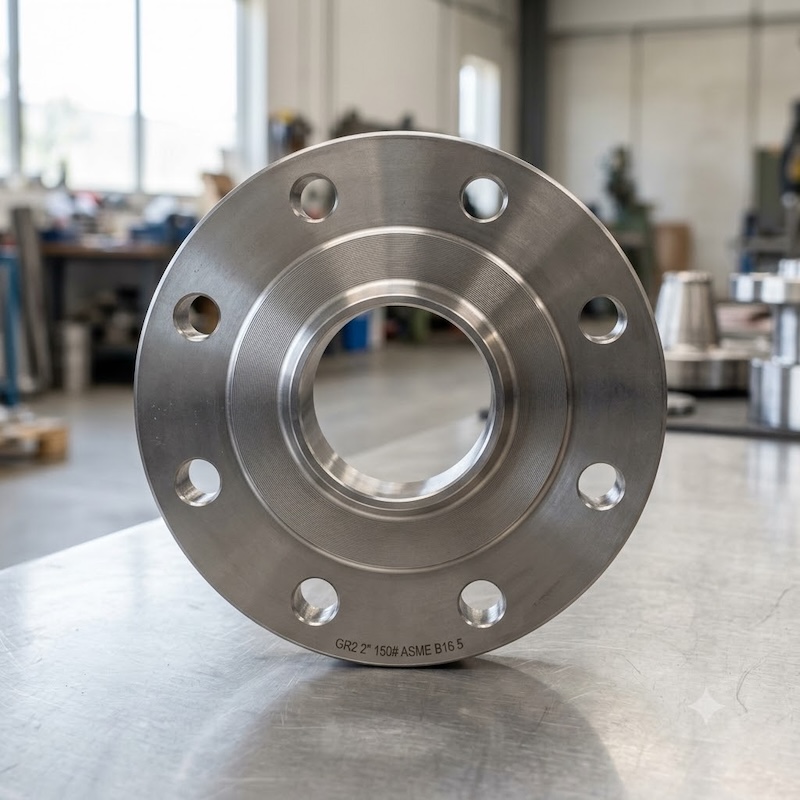

Flangia in titanio Grade 2 | Flangia per tubi in titanio ASTM B381
Flangia in titanio Grade 2 per tubazioni chimiche, sistemi ad acqua di mare, collegamenti di scambiatori di calore e apparecchiature di processo resistenti alla corrosione. Fornita secondo ASTM B381, disegno, classe di pressione, faccia di tenuta, disposizione dei fori per bulloni e requisito MTC.
- DocumentiMTC ed EN 10204 3.1 su richiesta
- TracciabilitàNumero di colata e ambito del controllo confermati
- Dettagli della richiesta di offertaGrado, norma, dimensioni, tolleranza, quantità
- ImballaggioProtezione per l'esportazione secondo la forma e la lunghezza del prodotto
Presentazione del prodotto
ASTM B381Riferimento per flangia forgiata in titanio
Grade 2Titanio commercialmente puro
NPS / classeDimensioni secondo disegno o norma
MTC / 3.1tracciabilità tramite il numero di colata su richiesta
L'accettazione avviene secondo la specifica ordinata. Dimensioni finali, tolleranze, grado, controllo e documentazione sono confermati dal disegno, dall'ordine d'acquisto e dal certificato del materiale.

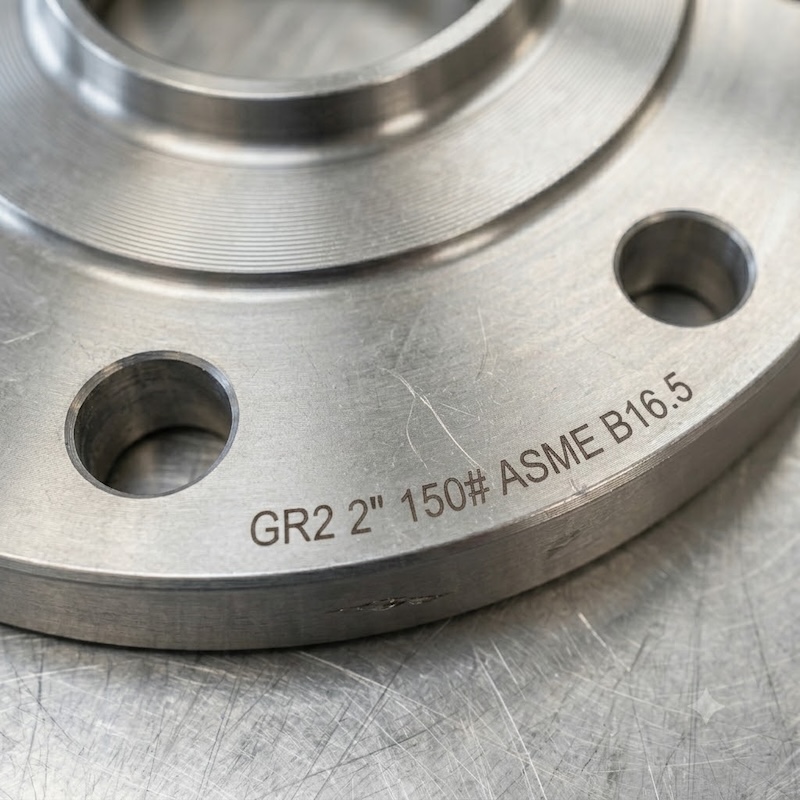

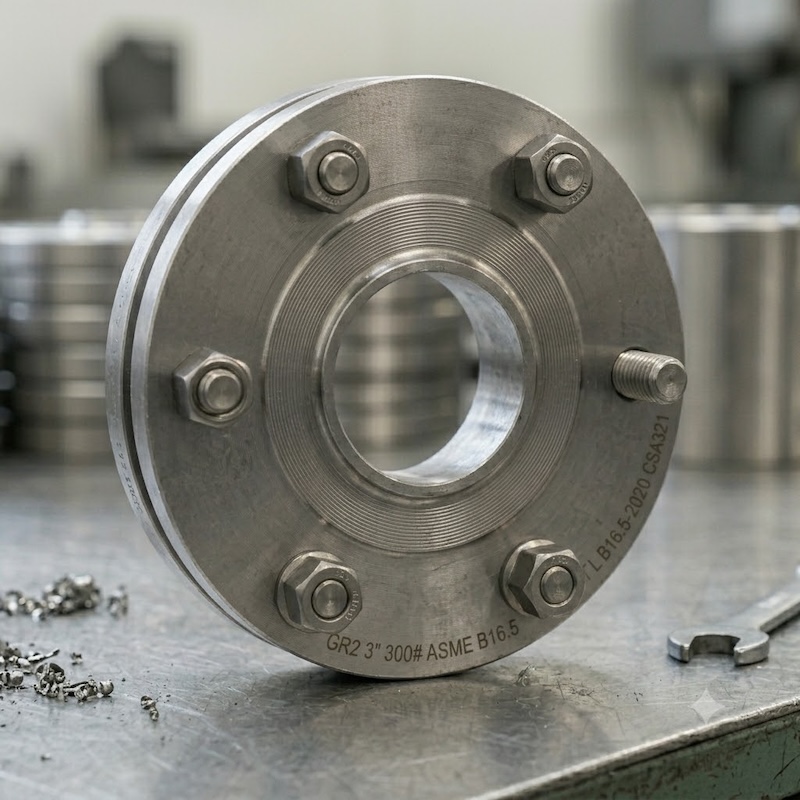

Flangia in titanio Grade 2 per sistemi di tubazioni resistenti alla corrosione
La flangia in titanio Grade 2 viene utilizzata per collegare tubi in titanio, valvole, pompe, scambiatori di calore e apparecchiature di processo in servizio corrosivo. Viene spesso specificata per processi chimici, sistemi ad acqua di mare, desalinizzazione, apparecchiature di clorazione e altre applicazioni nelle quali l'acciaio inossidabile può subire corrosione da cloruri.
Conviene basare l'acquisto delle flange su disegno, norma, classe di pressione, faccia di tenuta, disposizione dei fori per bulloni e grado del materiale. Una descrizione della flangia priva di questi dettagli non è sufficiente per la produzione o il controllo. Conviene inoltre confermare se la specifica di progetto ammette flange forgiate, lavorate meccanicamente o ricavate mediante taglio da lamiera spessa.
Grado e norme
| Grado | UNS | Norma comune | Uso tipico |
|---|---|---|---|
| Titanio Grade 2 | UNS R50400 | ASTM B381, requisito del disegno | Resistente alla corrosione per impieghi generali flange in titanio |
| Titanio Grade 7 | UNS R52400 | ASTM B381 ove specificato | Servizio chimico più gravoso |
| Titanio Grade 12 | UNS R53400 | ASTM B381 ove specificato | Servizio chimico e in scambiatori di calore che richiede Ti-0.3Mo-0.8Ni |

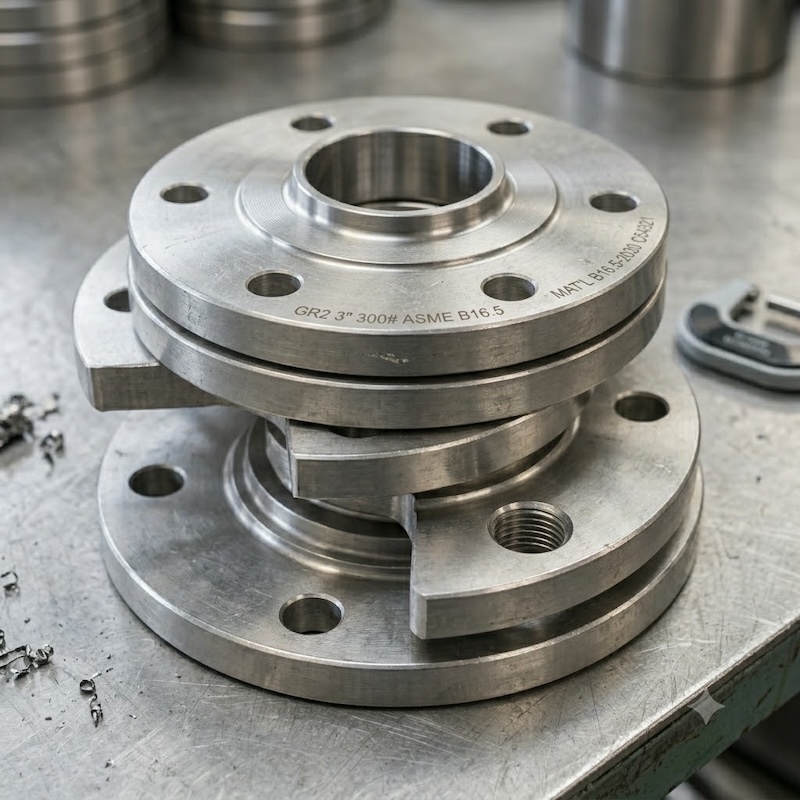

Tipi di flange e dettagli di lavorazione meccanica
Le richieste comuni per flange in titanio comprendono flange a collare da saldare di testa, piane a saldare, cieche, a saldare a tasca, filettate, libere e lavorate meccanicamente su misura. Nelle richieste di offerta conviene definire dimensione nominale, classe di pressione, norma, foro interno, diametro della circonferenza dei fori per bulloni, numero dei fori per bulloni, spessore, faccia di tenuta e se è richiesto un risalto, una faccia piana o una rigatura speciale.
Applicazioni
- Tubazioni di processo chimico e linee di trasferimento resistenti alla corrosione
- Sistemi di tubazioni per acqua di mare, desalinizzazione e applicazioni marine
- Bocchelli di scambiatori di calore e collegamenti lato tubi in titanio
- Apparecchiature di clorazione, per ipoclorito di sodio ed elettrochimiche
- Collegamenti di pompe, valvole e recipienti che richiedono parti a contatto con il fluido in titanio
Controllo e documentazione
Il controllo può comprendere verifiche dimensionali, controllo della faccia di tenuta, verifica dei fori per bulloni, controllo visivo, prova PMI e verifica della composizione chimica e delle proprietà meccaniche. Per gli ordini di progetto, conviene indicare se sono richiesti certificati del materiale EN10204 3.1, marcatura del numero di colata, documenti sulla pressione nominale o collaudo di terza parte.
Imballaggio e informazioni per l'esportazione
Conviene proteggere le facce di tenuta e le superfici lavorate delle flange in titanio dai graffi durante l'imballaggio. Le flange possono essere avvolte singolarmente, separate con materiale protettivo e imballate in casse di legno o su pallet. Conviene identificare su ogni imballaggio grado, norma, dimensioni, classe di pressione, numero di colata e voce dell'ordine d'acquisto.
Informazioni necessarie per la richiesta di offerta
- Grado, ASTM B381 o norma del disegno
- Tipo di flangia, dimensione nominale, classe di pressione e faccia di tenuta
- Foro interno, disposizione dei fori per bulloni, spessore e disegno se su misura
- Quantità, marcatura, certificato e requisito di controllo
- Grado del tubo collegato e fluido di servizio, se disponibili
FAQ
Il titanio Grade 2 è comune per le flange?
Sì, Grade 2 è ampiamente utilizzato per flange in titanio nelle tubazioni resistenti alla corrosione quando le condizioni di servizio sono adatte.
Quale norma conviene utilizzare per le flange in titanio?
ASTM B381 è comunemente utilizzata per i pezzi forgiati in titanio, ma anche le dimensioni e la classe di pressione delle flange dovrebbero seguire il disegno di progetto o la norma delle tubazioni.
Quali informazioni servono per una flangia in titanio su misura?
Fornire disegno, grado, classe di pressione, faccia di tenuta, disposizione dei fori per bulloni, quantità, tolleranza e requisito del certificato.
Lista di controllo per l'offerta di flange in titanio Grade 2
Per le offerte di flange in titanio Grade 2, includere norma dimensionale o disegno, classe di pressione, tipo di faccia della flangia, superficie di contatto della guarnizione, dettagli dei fori per bulloni, foro interno, marcatura richiesta e se le dimensioni dei tubi in titanio da accoppiare sono già fissate. Per le flange su misura, inviare un disegno in formato PDF o DWG e segnalare eventuali punti di arresto per il controllo o requisiti di presenza di terza parte.
Includere la norma della guarnizione, la schedule del tubo di accoppiamento e la quantità di ricambi richiesta quando si richiede il prezzo definitivo.
Note sulla richiesta di offerta e sul controllo delle flange
Per le flange in titanio Grade 2, conviene richiedere un'offerta indicando tipo di flangia, dimensione nominale, classe di pressione, tipo di faccia, disposizione dei fori per bulloni, spessore, norma e requisiti della superficie di tenuta. Se la flangia viene utilizzata in servizio chimico o con acqua di mare, includere la norma del tubo di accoppiamento e i requisiti della guarnizione per consentire la verifica delle dimensioni.
Il controllo può comprendere verifiche dimensionali, controllo superficiale, PMI, certificato del materiale e tracciabilità tramite il numero di colata. Conviene proteggere le facce delle flange e le superfici di tenuta durante l'imballaggio per l'esportazione, per evitare graffi prima dell'installazione.
Applicazioni comuni
Esaminare il supporto per fabbricazione e lavorazione meccanica22
Ti
Titanio
Collegamenti di tubazioni per processi chimiciConfermare fluido, temperatura, tolleranza del disegno, ambito dei controlli e della documentazione prima dell'offerta.Linee per acqua di mare e servizio con cloruriConfermare fluido, temperatura, tolleranza del disegno, ambito dei controlli e della documentazione prima dell'offerta.Bocchelli per scambiatori di calore e recipientiConfermare fluido, temperatura, tolleranza del disegno, ambito dei controlli e della documentazione prima dell'offerta.Assiemi di tubazioni in titanio a disegnoConfermare fluido, temperatura, tolleranza del disegno, ambito dei controlli e della documentazione prima dell'offerta.
Cosa riporta un ordine di flange oltre al grado e alle dimensioni
Una flangia viene acquistata secondo una norma dimensionale e accettata secondo una norma sui materiali e i due sono documenti separati. Un ordine che ne indica solo uno lascia l'altro a una scelta predefinita.
| Campo | Cosa controlla | Dove si applica |
|---|---|---|
| Norma dimensionale e classe di pressione | Circonferenza dei fori dei bulloni, faccia e spessore | Indicati accanto alle dimensioni |
| Norma del materiale insieme al grado | La base di accettazione per il metallo | Una voce a sé |
| Tipo di faccia e finitura superficiale | Comportamento di tenuta sulla faccia di accoppiamento | Indicata separatamente dallo stato di fornitura |
| Ambito dei controlli | Cosa viene controllato e secondo quale classe di accettazione | Il testo dell'ordine d'acquisto |
Cosa dovrebbe riportare il certificato del materiale
| Campo | Posizione di Beiyu |
|---|---|
| Tipo di certificato | certificato di collaudo 3.1 secondo EN 10204 |
| Tracciabilità | Numero di colata, mantenuto fino ai pezzi consegnati |
| Grado con il relativo numero UNS | Indicati insieme e coerenti con la norma citata nell'ordine |
| Ambito di rendicontazione | Definito dall'ordine, motivo per cui l'ordine dovrebbe indicarlo |
Due norme indicate e un ambito dei risultati da riportare definito trasformano una richiesta di flange in una richiesta quotabile al primo passaggio.
Confrontare flange e prodotti di collegamento in titanio
Categoria tubi e tubazioni di titanio| Prodotto | Materiale | Riferimento | Ideale per | Collegamento |
|---|---|---|---|---|
| Flange in titanio | Gr2 / Gr5 / Gr7 / Gr12 | ASTM B381 | Richieste di offerta per collegamenti di tubi | Visualizzare |
| Raccordi per tubi in titanio | Gr2 / Gr7 / Gr12 | ASTM B363 | Gomiti, raccordi a T e riduzioni | Visualizzare |
| Elementi di fissaggio di titanio | Gr2 / Gr5 | DIN / ISO / ASTM | Bulloni, dadi e viti | Visualizzare |
| Flangia in titanio Grade 2 | Grade 2 | ASTM B381 | Flangia in titanio commercialmente puro | Pagina attuale |
Pagine correlate per richieste di offerta
Categoria accessori in titanio
Componente in titanio correlatoFlange in titanio | Grade 2 / Grade 5 / Grade 7 / Grade 12Utilizzare la pagina correlata quando la richiesta di offerta cambia forma del prodotto, ambito del disegno, fluido di esercizio o requisiti di controllo.
Componente in TiRaccordi per tubi in titanioRaccordi per tubi in titanio | ASTM B363 Grade 2 / Grade 7 / Grade 12Componente in TiElementi di fissaggio di titanioElementi di fissaggio in titanio | Bulloni, dadi e viti Grade 2 / Grade 5
Alberi per agitatori in titanioAlberi di agitatori in titanio | Pezzi forgiati personalizzati Grade 2, 5, 7 & 12 per miscelazione industriale
Alberi per agitatori in titanioAlberi di agitatori in titanio | Pezzi forgiati personalizzati Grade 2, 5, 7 & 12 per miscelazione industrialePer vedere chi altro pubblica questo materiale e cosa dichiara ciascuno, consultare Fornitori di flangia in titanio Grade 2: confronto tra cinque pagine aziendali.
Richiedere un'offerta per flangia in titanio Grade 2 | Flangia per tubi in titanio ASTM B381
Inviare grado, disegno o norma, dimensioni, quantità, ambito dei controlli e destinazione di consegna. Beiyu risponde con offerta, tempi di consegna e ambito della documentazione.
Dettagli delle specifiche con fonti
ASTM B381 è il percorso del materiale per pezzi forgiati ricotti di titanio e leghe di titanio; il suo campo di applicazione identifica Grade F-2 come titanio non legato, UNS R50400, e indica che i controlli non distruttivi specificati dall'acquirente si applicano quando richiesti. Utilizzare i campi relativi al materiale forgiato e all'ordine per verificare il grado e la base di accettazione, senza considerarli la norma dimensionale della flangia.
ASME B16.5 copre i valori nominali di pressione-temperatura, i materiali, le dimensioni, le tolleranze, la marcatura, le prove e le designazioni delle aperture per flange di tubazioni e raccordi flangiati entro il proprio campo dimensionale e di classe dichiarato. Questo percorso non seleziona da solo Grade F-2 né stabilisce la disponibilità a magazzino: la richiesta di offerta necessita comunque di NPS, classe, tipo e faccia della flangia, foro, schema di foratura o dettagli di accoppiamento, disegno o edizione, quantità e punti di arresto per il controllo, con i campi del certificato richiesti indicati prima dell'offerta.
Specifica per flange forgiate in titanio commercialmente puro Grade 2
Questi sono i campi necessari a una riga d'ordine. Il requisito meccanico applicabile è quello di ASTM B381 per forma, intervallo dimensionale e condizione ordinati, pertanto viene confermato rispetto alla norma ordinata in fase di offerta anziché trasferito da un'altra norma di prodotto.
| Campo | Valore |
|---|---|
| Grado | Titanio commercialmente puro Grade 2 |
| Designazione UNS | R50400 secondo ASTM B381 |
| Numero Werkstoff | 3.7035 |
| Norma di riferimento | ASTM B381 |
| Limiti di composizione selezionati, percentuale in massa | Ti non legato, O 0.25 max, Fe 0.30 max. La composizione chimica completa è conforme alla specifica applicabile. |
| Norma dimensionale | ASME B16.5, con classe e tipo di faccia indicati nell'ordine |
| Stato di fornitura | R / M, indicato sull'ordine |
Dimensioni
Le dimensioni delle flange derivano dalla norma dimensionale anziché da un intervallo dimensionale di fornitura. Indicare nell'ordine la classe ASME B16.5 e il tipo di faccia insieme alla dimensione nominale del tubo, oppure inviare il disegno quando la flangia segue una specifica del cliente.
Controllo e documentazione
Il campo di controllo è stabilito dall'ordine anziché essere presunto. Indicare quali esami sono richiesti, secondo quale norma e classe di accettazione e in quale fase vengono eseguiti, poiché questi quattro campi rendono una riga di controllo oggettivamente verificabile durante il controllo in accettazione.
Criteri di accettazione da inserire nel proprio ordine d'acquisto
Grado e norma: Grade 2 titanio commercialmente puro, ASTM B381, UNS R50400 Forma e dimensioni: ______ Tolleranza: ______ Stato: ______ (R / M, indicato nell'ordine) Superficie: ______ (indicare un valore di rugosità quando costituisce un criterio di accettazione) Tolleranza di forma: ______ Ambito del controllo: ______ (esame, norma di accettazione, classe e fase) Certificato: certificato di collaudo 3.1 secondo EN 10204, composizione chimica riconducibile al numero di colata, risultati meccanici e identificazione del lotto di controllo secondo la specifica applicabile
Inviare il disegno o la specifica d'acquisto con tali campi compilati e la richiesta viene esaminata rispetto alla norma applicabile prima della quotazione.
