Lamiera e foglio di zirconio

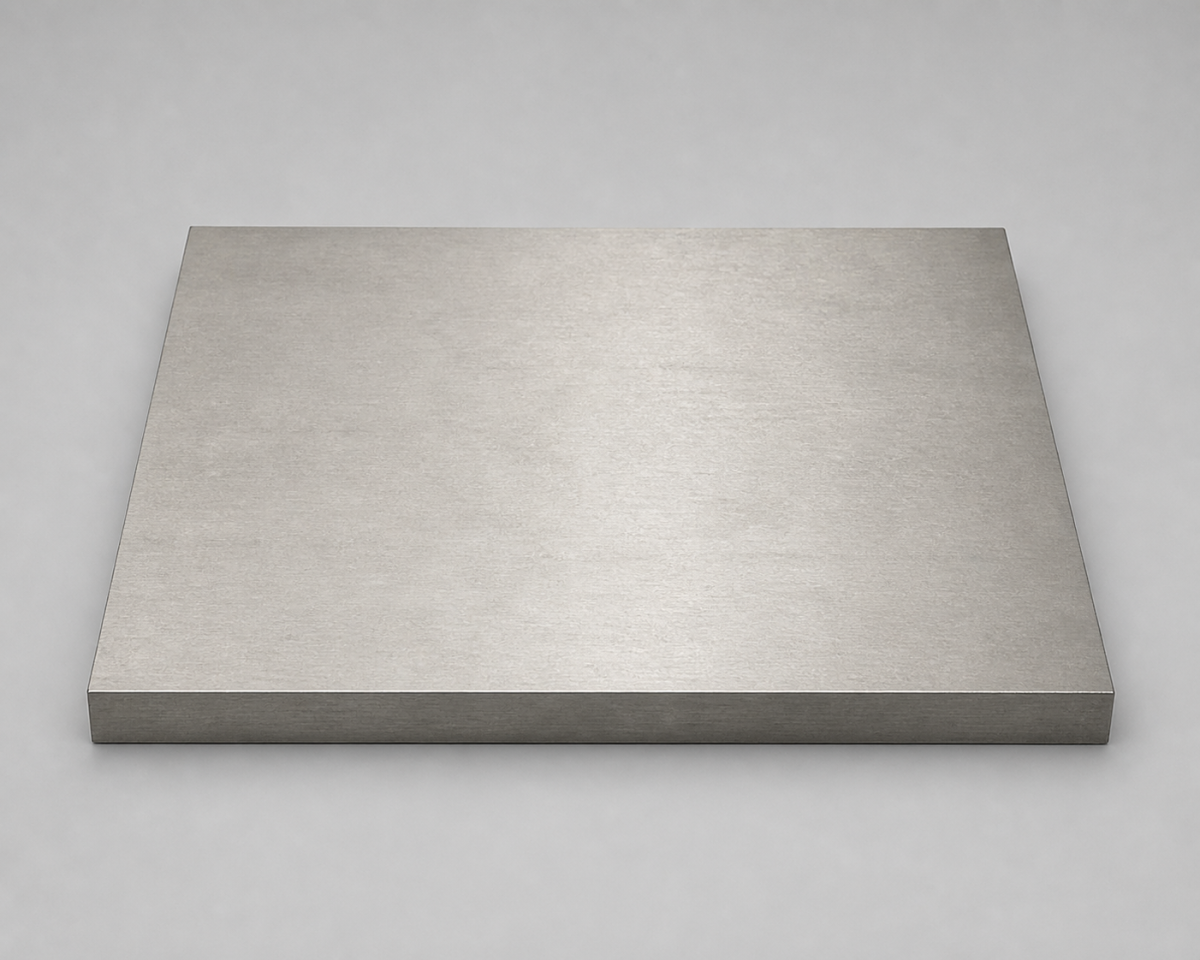

Beiyu Titanium fornisce lamiera e foglio di zirconio in Grade 702 (UNS R60702) e Grade 705 (UNS R60705, Zr-2.5Nb) secondo ASTM B551, dal foglio con spessore da lamina di 0,02 mm alla lamiera da 70 mm. La larghezza in cui un dato spessore può essere fornito dipende da quale delle tre fasce esso ricade, e quelle fasce sono la prima cosa da verificare rispetto a un disegno.

Quali misure di lamiera e foglio di zirconio possono essere fornite?

Le gamme di fornitura pubblicate indicano tre fasce anziché un unico inviluppo, e ogni fascia ha il proprio limite di larghezza.

Dalla lettura delle fasce anziché dei limiti esterni derivano due conseguenze. Un pezzo da 0.2 mm larghezza 600 mm è fuori dalla gamma indicata a quello spessore, dove la larghezza indicata si arresta a 300 mm, quindi va a offerta invece di essere letto dalla tabella. Lo stesso vale tra 0.3 e 0.5 mm: le due fasce si fermano a 0.3 e riprendono a 0.5, quindi uno spessore nell’intervallo intermedio non è coperto da nessuna delle due righe. Esattamente a 3 mm si applicano sia la riga del foglio sia quella della lamiera, e i loro limiti di larghezza differiscono: la riga del foglio si arresta a 1200 mm mentre quella della lamiera arriva a 2500 mm, quindi un pezzo da 3 mm di larghezza compresa tra 1200 e 2500 mm rientra nella gamma indicata sulla riga della lamiera. La norma traccia il proprio confine altrove. La sezione 3.3 della ASTM B551 definisce lamiera un prodotto piano di spessore superiore a 3.2 mm, foglio un prodotto da 0.13 a 4.8 mm di spessore e larghezza almeno 150 mm, e nastro un prodotto da 0.13 a 4.8 mm di spessore e larghezza inferiore a 150 mm. A 3 mm la forma secondo la B551 è quindi foglio, oppure nastro se il pezzo è più stretto di 150 mm. Oltre 4.8 mm la larghezza non entra in gioco e la forma è lamiera. Tra 3.2 e 4.8 mm entrambe le definizioni sono soddisfatte contemporaneamente, e quella fascia ricade all’interno della nostra riga da 3 a 70 mm, quindi l’ordine deve dichiarare rispetto a quale delle due tabelle di tolleranza viene acquistato. Riportare nell’ordine la riga Beiyu e la forma secondo la B551 come voci separate invece di presumere che le due usino la stessa parola, perché la B551 seleziona la propria tabella di tolleranza di spessore in base al proprio termine.

Grade 702 o Grade 705?

Entrambe le qualità sono fornite secondo ASTM B551 per lamiera e foglio, quindi in questa pagina la scelta tra le due è una decisione di materiale e non di norma. Il Grade 702 è zirconio non legato; il Grade 705 è la qualità al niobio, dal 2.0 al 3.0 percento secondo la tabella di composizione chimica della B551. I loro minimi nella Tabella 3 della ASTM B551 differiscono di conseguenza: 380 MPa di resistenza alla trazione e 205 MPa di carico di snervamento per il 702, contro 550 e 380 MPa per il 705, entrambi con allungamento del 16 percento su 50 mm. La stessa tabella fissa il raggio di piegatura a 5T per il 702 e 3T per il 705, e in nota precisa che le prove di piegatura non si applicano al materiale di spessore superiore a 4.8 mm, che copre la maggior parte della gamma delle lamiere. Quando un disegno non indica la qualità, specificare quale è il fluido e che cosa il pezzo deve sostenere, perché la scelta non resta aperta una volta che il pezzo ha un proprio requisito di resistenza meccanica.

Quanto pesa una lamiera di zirconio?

Il peso per metro quadrato è lo spessore in millimetri moltiplicato per la densità in g/cm³. I valori utilizzano 6.51 g/cm³ per il Grade 702 e 6.64 per il Grade 705, i valori di riferimento che Beiyu Titanium utilizza per le stime di peso e nelle proprie offerte. Non sono stampati nelle gamme di fornitura e sono riferimenti di stima anziché proprietà garantite.

Per un singolo pezzo anziché per un metro quadrato, il calcolatore del peso prevede le impostazioni per zirconio 702 e 705 alle stesse densità.

Non trattare un valore calcolato come peso di spedizione. La sezione 10.8 della ASTM B551 consente che il peso di spedizione effettivo di un singolo articolo di spessore e larghezza ordinati, con qualsiasi finitura, superi il peso stimato fino al 10 percento; un tonnellaggio ricavato da un calcolatore deve quindi tenere quel margine.

A che cosa vincola il materiale la ASTM B551?

Le gamme di fornitura sopra indicate dicono che cosa si può produrre. La ASTM B551 dice che cosa il pezzo deve soddisfare una volta ordinato secondo la norma, e quattro dei suoi requisiti decidono se una consegna supera il controllo in ingresso.

Stato. La sezione 6.3 prevede la fornitura di nastro, foglio e lamiera allo stato ricotto di ricristallizzazione salvo diversa indicazione dell’ordine di acquisto, quindi uno stato metallurgico diverso deve essere scritto nell’ordine (sezione 5.1.6). La sezione 9.1 limita poi la lamiera a due stati, laminata a caldo e laminata a caldo e ricotta; gli stati laminati a freddo di quella tabella appartengono a foglio e nastro, non alla lamiera. Il materiale laminato a caldo assume una di quattro condizioni di superficie previste dalla sezione 9.2, cioè non disossidata, disossidata meccanicamente, disossidata meccanicamente e decapata, oppure rettificata; e la sezione 9.6 prevede la fornitura di foglio e lamiera, sia laminati a caldo sia a freddo, con bordo cesoiato.

Composizione chimica. La Tabella 1 fissa per il Grade 702 un minimo di 99.2 percento di zirconio più afnio, con massimi di 4.5 percento di afnio, 0.2 percento di ferro più cromo, 0.16 percento di ossigeno, 0.05 percento di carbonio, 0.025 percento di azoto e 0.005 percento di idrogeno. Il Grade 705 prevede un minimo di 95.5 percento di zirconio più afnio con dal 2.0 al 3.0 percento di niobio e un massimo di ossigeno di 0.18 percento, restando invariati gli altri massimi. La sezione 7.2 ricava l’analisi dal lingotto e non dal pezzo finito, con l’eccezione di idrogeno e azoto, che sono determinati sul prodotto finito.

Tolleranza di spessore, ed è questa quella che sorprende. La Tabella 7 non è una fascia di tolleranza simmetrica. Indica di quanto la lamiera può risultare superiore allo spessore ordinato, per spessore e per larghezza, e la sua nota fissa la tolleranza inferiore a 0.25 mm per qualsiasi lamiera fino a 250 mm di spessore. Per larghezze fino a 2130 mm la tolleranza superiore è 1.14 mm da 3.2 a 9.5 mm di spessore, 1.40 mm da 9.5 a 19 mm, 1.78 mm da 25 a 50 mm e 3.18 mm da 50 a 75 mm. La nostra larghezza pubblicata arriva a 2500 mm, e l’intervallo da 2130 a 2500 mm ricade nella colonna successiva della stessa tabella, dove quei quattro valori diventano 1.27, 1.52, 1.90 e 3.81 mm: leggere quindi la colonna della larghezza prima della riga dello spessore. Lo spessore è misurato lungo il bordo longitudinale, ad almeno 10 mm e non più di 75 mm da esso. Un disegno che richiede una tolleranza simmetrica chiede qualcosa che la norma non prevede, e in che modo se ne discosti dipende da dove la fascia è fissata: una fascia simmetrica fissata sul valore superiore è più larga al di sotto, mentre una fissata a 0.25 mm è più stretta al di sopra. In ogni caso deve essere scritta nell’ordine.

Documenti e marcatura. La sezione 17.1 richiede che il produttore fornisca un certificato attestante che il materiale è stato fabbricato, campionato, provato e controllato secondo la norma, con un rapporto dei risultati delle prove. La sezione 18.1 prescrive di marcare ogni lamiera, foglio e nastro con il numero della norma, il numero di colata, l’identificazione del fabbricante e lo spessore nominale, in caratteri di altezza almeno 9,52 mm che una soluzione detergente alcalina a caldo rimuova senza sfregamento. Sul materiale di larghezza superiore a 150 mm quei caratteri corrono in file longitudinali, e il numero di colata deve comparire almeno tre volte lungo la larghezza e inoltre a intervalli non superiori a 0,6 m lungo la lunghezza: sono due requisiti distinti. La sezione 18.1.1 consente inoltre all’acquirente di ammettere la marcatura d’angolo in alternativa, quindi un disegno che voglia l’una o l’altra deve indicare quale. La sezione 13 richiede una prova di trazione longitudinale per lotto, una prova chimica di idrogeno e azoto per lotto di prodotto finito e due prove di piegatura, una longitudinale e una trasversale. Le prove di piegatura si applicano a nastro e foglio, e la Tabella 3 esenta il materiale di spessore superiore a 4,8 mm, quindi per la maggior parte della riga delle lamiere da 3 a 70 mm non ve ne sono da riportare.

Che cosa deve contenere una richiesta per lamiera di zirconio?

Dove sono indicate le altre forme di zirconio

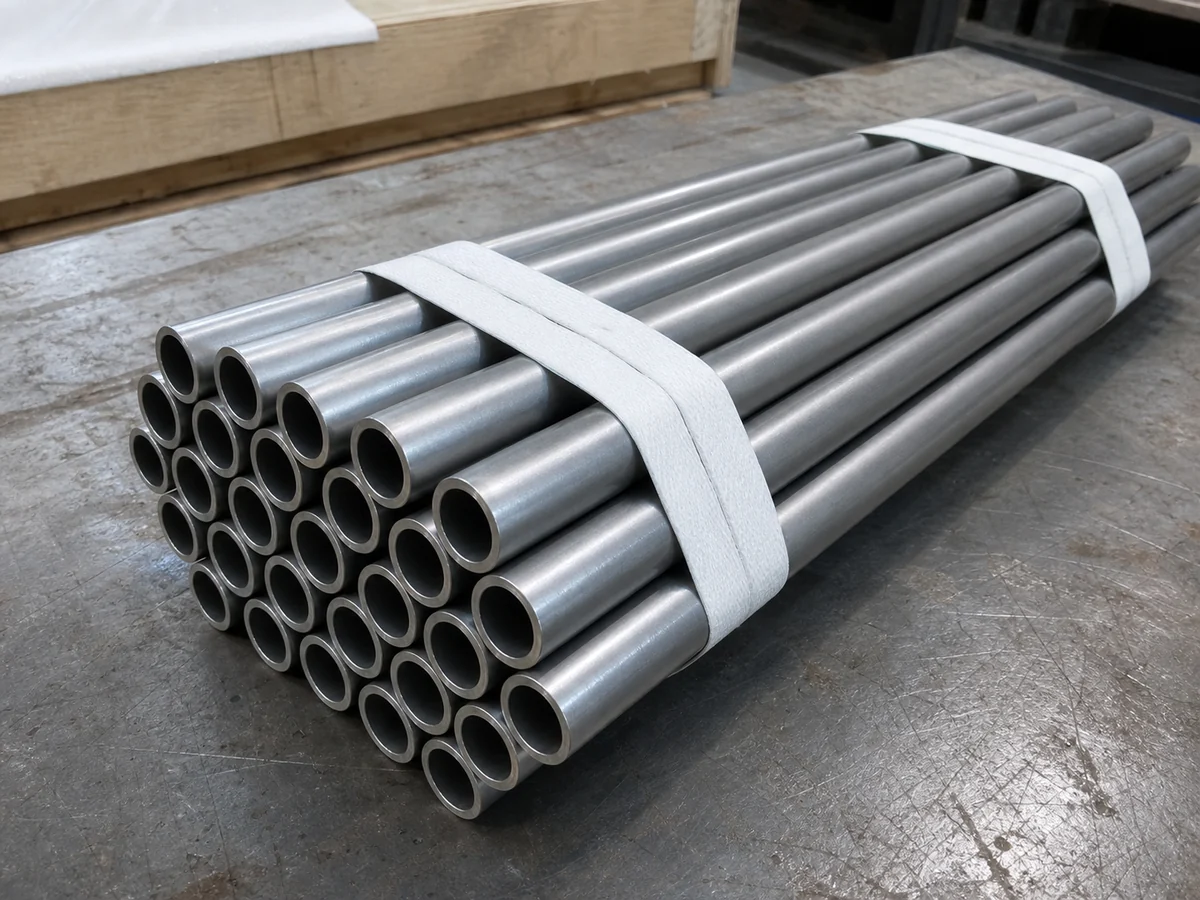

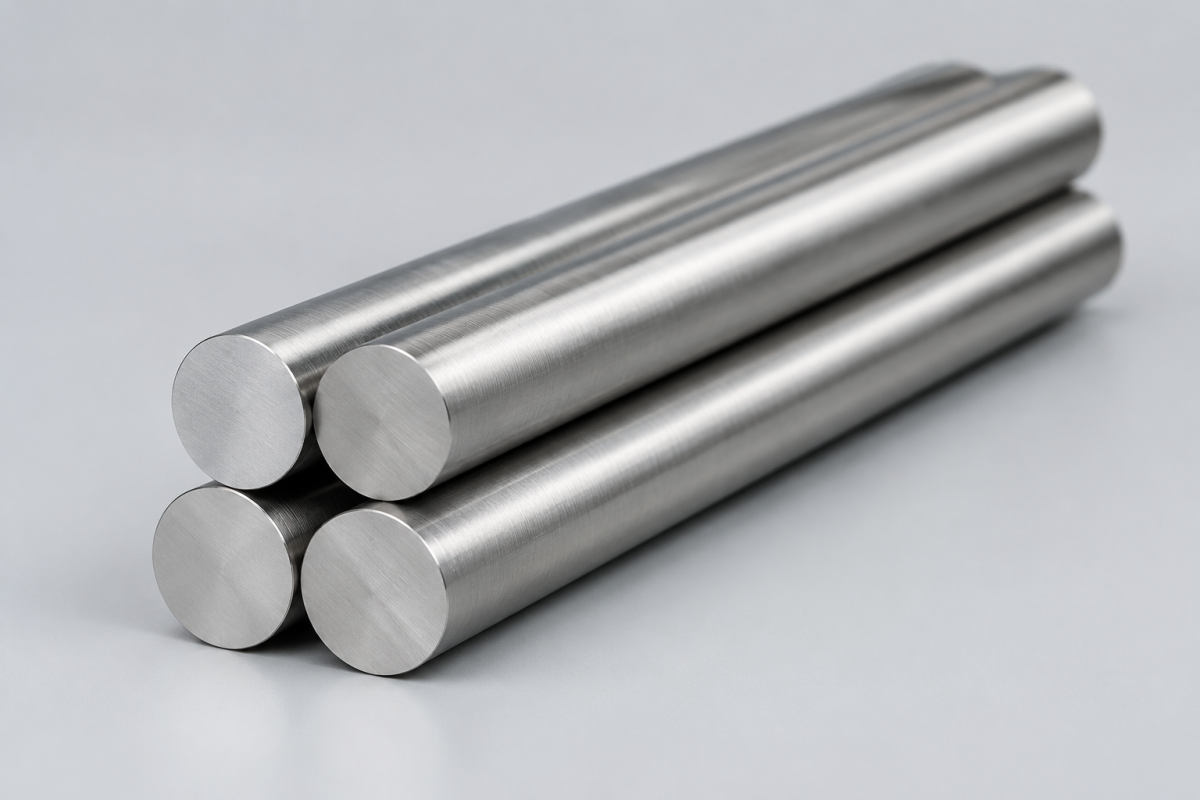

La barra tonda è indicata secondo ASTM B550 su barra e filo di zirconio, con la riga del filo su quella pagina indicata secondo AWS A5.24 e ASME SFA-5.24 per impiego in saldatura, e il tubo secondo ASTM B658 e B523 su tubi in zirconio. La gamma completa si trova sotto prodotti in zirconio.

Dettagli delle specifiche con fonti

Le gamme di fornitura Beiyu Titanium indicano il foglio di zirconio da 0.02 a 0.3 mm di spessore in larghezze fino a 300 mm, con la lunghezza per quella fascia fornita secondo la richiesta del cliente (dichiarazione di fornitura Beiyu, 19 settembre 2026) e da 0.5 a 3 mm di spessore in larghezze fino a 1200 mm e lunghezze fino a 6000 mm, e la lamiera di zirconio da 3 a 70 mm di spessore in larghezze fino a 2500 mm e lunghezze fino a 6000 mm, secondo ASTM B551. Lo zirconio è l’unico metallo, tra le voci dei metalli refrattari di quelle gamme, in cui le norme sono abbinate a ciascuna forma di prodotto anziché indicate una sola volta per l’elemento: così la B551 è associata a lamiera e foglio, la B550 alla barra tonda, e AWS A5.24 con ASME SFA-5.24 al filo. Queste ultime due sono le specifiche per bacchette ed elettrodi di saldatura nudi, mentre la ASTM B550/B550M copre barra e filo di zirconio nel proprio campo di applicazione alla sezione 1.1 e fissa alla sezione 8.1 uno stato adatto all’avanzamento uniforme per il filo di saldatura, quindi la riga del filo e la B550 non sono alternative tra loro. Due qualità sono presenti in tutte le forme, Grade 702 (UNS R60702) e Grade 705 (UNS R60705).

Le densità di 6.51 e 6.64 g/cm³ sono i valori che Beiyu Titanium utilizza per le stime di peso e nelle proprie offerte. Non sono stampate nelle gamme di fornitura, che non pubblicano alcun valore di densità per lo zirconio, quindi qui sono riportate come riferimenti di stima e non come valori delle gamme di fornitura.
