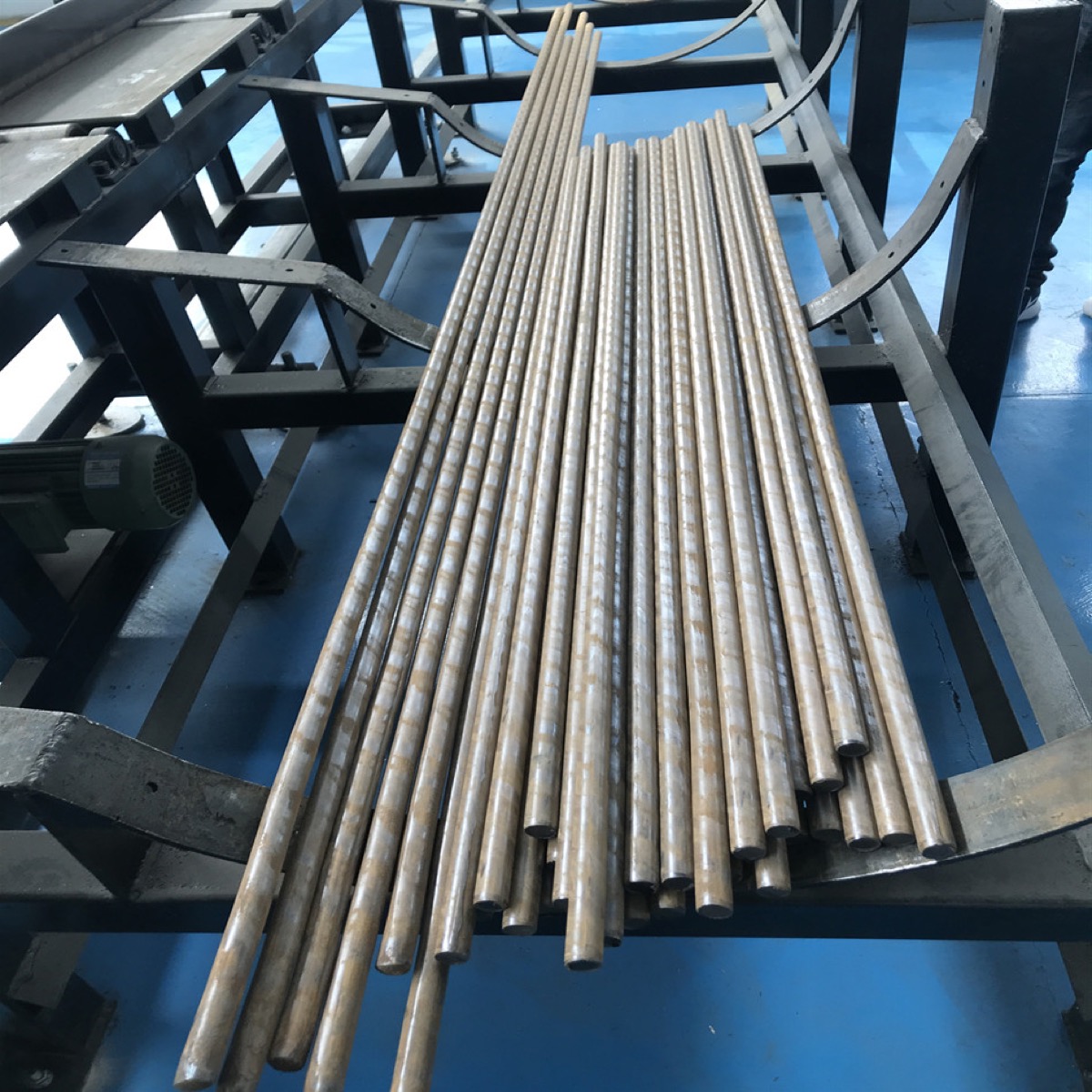

Barra e filo di zirconio
Barra e filo di zirconio in Grade 702 / 705 (UNS R60702 / R60705) secondo ASTM B550, resistenza eccellente ad acidi e alcali per apparecchiature di processo chimico.
- DocumentiMTC ed EN 10204 3.1 su richiesta
- TracciabilitàNumero di colata e ambito del controllo confermati
- Dettagli della richiesta di offertaGrado, norma, dimensioni, tolleranza, quantità
- ImballaggioProtezione per l'esportazione secondo la forma e la lunghezza del prodotto
Presentazione del prodotto
Zr702 / Zr705Gradi comuni di zirconio
ASTM B550Riferimento per barre e filo
AWS A5.24Riferimento per filo di saldatura
6,51 g/cm3Densità tipica dello zirconio
L'accettazione avviene secondo la specifica ordinata. I valori sono solo riferimenti per la richiesta di offerta. Grado finale, composizione chimica, dimensioni, controlli e documentazione sono confermati dalla specifica d'acquisto e dal certificato del materiale.
Zirconio (Zr) resiste agli acidi cloridrico, nitrico e solforico e agli alcali, il che rende barra e filo di zirconio un materiale chiave per condizioni severe chimico-di processo in cui gli acciai inossidabili e persino alcune leghe di nichel non resistono.
Gradi e norme
| Grado | UNS | Composizione | Norma |
|---|---|---|---|
| Zr Grade 702 | R60702 | Zirconio non legato | ASTM B550; AWS A5.24 per il filo di saldatura |
| Zr Grade 705 | R60705 | Zr-2.5Nb | ASTM B550; AWS A5.24 per il filo di saldatura |
Grade 702 è il grado per la corrosione generale; Grade 705 (Zr-2.5Nb) aumenta la resistenza per le parti in pressione. L'ambito della documentazione e della tracciabilità, inclusi MTC ed EN 10204 3.1 quando richiesti, viene confermato nell'offerta e nell'ordine d'acquisto.
Intervallo dimensionale tipico
- Barra: da 5 mm a 150 mm di diametro, lunghezza fino a 6000 mm
- Filo: diametro da 0.5 mm a 6 mm, lunghezza fino a 6000 mm
- Lamiera e foglio: illustrati su lamiera e foglio di zirconio
- Stato: ricotto; superficie decapata
Applicazioni
Reattori di processo chimico, scambiatori di calore e valvole
Impieghi con acido acetico / formico e acido cloridrico
Apparecchiature per metalli reattivi e per l'industria farmaceutica
Note sulla corrosione
Lo zirconio resiste alla maggior parte degli acidi e degli alcali, compreso HCl caldo dove il titanio incontra difficoltà. È attaccato dall'acido fluoridrico, dall'acido solforico concentrato oltre ~70% e dal cloro umido. verificare fluido e temperatura rispetto a una tabella di corrosione prima della selezione.
Informazioni necessarie per la richiesta di offerta
Inviare qualità (702 / 705), forma (barra tonda o filo), dimensioni, stato, quantità e documenti tramite Richiesta di offerta.
FAQ
Zirconio o titanio per gli acidi?
Lo zirconio resiste agli acidi riducenti caldi (ad es. HCl bollente, acido solforico) meglio del titanio e viene spesso scelto quando il titanio raggiunge il proprio limite. Tantalio copre i casi più aggressivi.
Si tratta di zirconio per reattori nucleari?
No. Grade 702/705 sono i gradi industriali (chimici). Lo zirconio per reattori nucleari (a basso contenuto di afnio) segue una specifica diversa; richiederlo se necessario.
Controllo, documentazione e imballaggio
La fornitura disponibile comprende barra e filo di zirconio Grade 702 o 705 allo stato ricotto con superficie decapata. La marcatura del numero di colata richiesta e l’imballo per l’esportazione sono confermati nell’offerta e nell’ordine di acquisto.
Prodotti correlati e alternative
Lo zirconio si colloca spesso tra il titanio e il tantalio per gli acidi caldi: quando il titanio raggiunge il proprio limite ma il tantalio supera le necessità, lo zirconio è adatto - vedere perché il titanio resiste alla corrosione e lamiera spessa in tantalio per il livello successivo.
Quale grado di zirconio si intende nell'ordine
Lo zirconio per impieghi chimici non è un unico materiale. I gradi industriali comunemente forniti comprendono un grado non legato e uno contenente niobio per una maggiore resistenza; vengono acquistati per ragioni diverse e non come sostituti. Una richiesta che indica soltanto zirconio lascia aperta questa scelta, che un fornitore non può compiere sulla base di un disegno.
Esiste una seconda distinzione che sorprende gli acquirenti che hanno consultato la letteratura sui reattori. Lo zirconio industriale viene fornito mantenendo il suo contenuto naturale di afnio, poiché l'afnio è presente insieme allo zirconio nel minerale e viene rimosso per ragioni di assorbimento neutronico, non di corrosione. I gradi nucleari sono quelli in cui l'afnio è limitato, hanno un costo conseguente e un impianto chimico non ne ha quasi mai bisogno. Indicare il grado anziché l'elemento elimina l'equivoco più costoso relativo a questo materiale. Inoltre, la richiesta deve riportare la specifica applicabile, la forma del prodotto con dimensioni e tolleranza, lo stato di fornitura, lo stato superficiale e l'ambito dei controlli, tutti aspetti che Beiyu Titanium esamina prima di formulare un'offerta.
Confrontare i prodotti in metalli refrattari
Categoria metalli refrattariProdotto
Materiale
Riferimento
Ideale per
Tubi in niobio
Nb1 / Nb1Zr
ASTM B394
Richieste di offerta per tubi
>
Barra e lamiera sottile in niobio
Nb1 / Nb1Zr
ASTM B392 / B393
Barra, lamiera sottile e grezzi lavorati meccanicamente
>
Tubi in tantalio
Ta / lega di Ta
ASTM B521
Tubi resistenti agli acidi
>
Lamiera spessa e lamiera sottile in tantalio
Ta / lega di Ta
ASTM B708
Lamiera spessa, lamiera sottile e componenti di rivestimento
>
Barra e barra tonda in molibdeno
Mo / TZM
ASTM B387
Tondi e componenti per alte temperature
>
Barra e barra tonda in tungsteno
W / lega pesante
Da disegno / ASTM B777
Componenti ad alta densità e per alte temperature
>
Barra e filo di zirconio
Zr702 / Zr705
ASTM B550 / AWS A5.24
Barra e filo per componenti di processo chimico
Lamiera e foglio di zirconio
Zr702 / Zr705
ASTM B551
Lamiera spessa, lamiera sottile e componenti di rivestimento
>
Prodotti correlati in metalli refrattari
Categoria zirconio
Dettagli delle specifiche con fonti
Le gamme di fornitura Beiyu Titanium pubblicano la barra tonda di zirconio da Ø5 mm a 150 mm con lunghezza fino a 6000 mm secondo ASTM B550, e il filo di zirconio da Ø0,5 mm a 6 mm con lo stesso limite di lunghezza. Lamiera e foglio sono indicati separatamente secondo ASTM B551 e sono illustrati su lamiera e foglio di zirconio. Due qualità attraversano tutta la gamma, le designazioni UNS R60702 come ZR702 e R60705 come ZR705.
Lo zirconio è l’unico metallo della gamma dei refrattari in cui una norma è abbinata a ciascuna forma di prodotto invece di essere indicata una sola volta per l’elemento: quindi la B550 per la barra tonda, la B551 per foglio e lamiera, e AWS A5.24 / A5.24M con ASME SFA-5.24 / SFA-5.24M per il filo sono ciò che la voce pubblicata riporta, e non qualcosa di dedotto da essa. Quei due documenti sul filo sono le specifiche per bacchette ed elettrodi di saldatura nudi. Il fatto di citarli non colloca il filo di zirconio fuori dalla serie ASTM B: la ASTM B550/B550M è intitolata separatamente a barra e filo di zirconio e copre entrambe le forme nel proprio campo di applicazione alla sezione 1.1, e la sua sezione 8.1 richiede che il filo fornito per applicazioni di saldatura sia consegnato in uno stato adatto all’avanzamento uniforme. Tre aspetti vanno riportati nella richiesta. Dichiarare se il filo è un consumabile di saldatura o un prodotto di fabbrica. Tenere presente che la tabella dei valori di trazione della B550 è annotata come valida solo per la barra, quindi una voce di filo non può essere accettata o respinta rispetto a quei valori se l’ordine non aggiunge un requisito supplementare. E tenere presente che la riga pubblicata della barra parte da 5 mm mentre quella del filo arriva a 6 mm, quindi qualsiasi diametro da 5 a 6 mm ricade in entrambe le righe; la Tabella 1 della B550 chiama filo le misure finite a freddo di 13 mm e inferiori quando sono in bobina, e filo tagliato quando sono in barre diritte, ed è questa la distinzione che l’ordine deve fare.
Per vedere chi altro pubblica questo materiale e cosa dichiara ciascuno, consultare Fornitori di barre in zirconio: cinque pagine aziendali a confronto.
Richiedi un’offerta per barra e filo di zirconio
Inviare grado del materiale, norma, dimensioni, stato, quantità e requisiti dei certificati. Beiyu risponde con offerta, tempi di consegna e ambito della documentazione.
