Lo stato superficiale è un campo dell'ordine, non una preferenza di finitura
Pelata, tornita e rettificata senza centri descrivono come la barra lascia lo stabilimento produttore; ciascuna presenta una diversa tolleranza sul diametro, una diversa superficie e un diverso sovrametallo di lavorazione già previsto. Scegliere tra queste opzioni è una decisione di acquisto, non estetica.
| Che cosa determina lo stato superficiale |
|---|
| La tolleranza sul diametro che la barra può rispettare |
| Quanto materiale deve asportare l'operatore |
| Se un valore di rugosità può essere trattato come criterio di accettazione |
Da quale fase del ciclo produttivo deriva ciascuno stato
Il ciclo delle barre di Beiyu segue una sequenza fissa e lo stato superficiale indica semplicemente il punto in cui la barra esce dalla linea.
| Fase | Risultato |
|---|---|
| Forno di ricottura | Lo stato di fornitura del metallo |
| Linea di pelatura e tornitura | Barra pelata o tornita |
| Raddrizzatura | Curvatura riportata entro il valore ordinato |

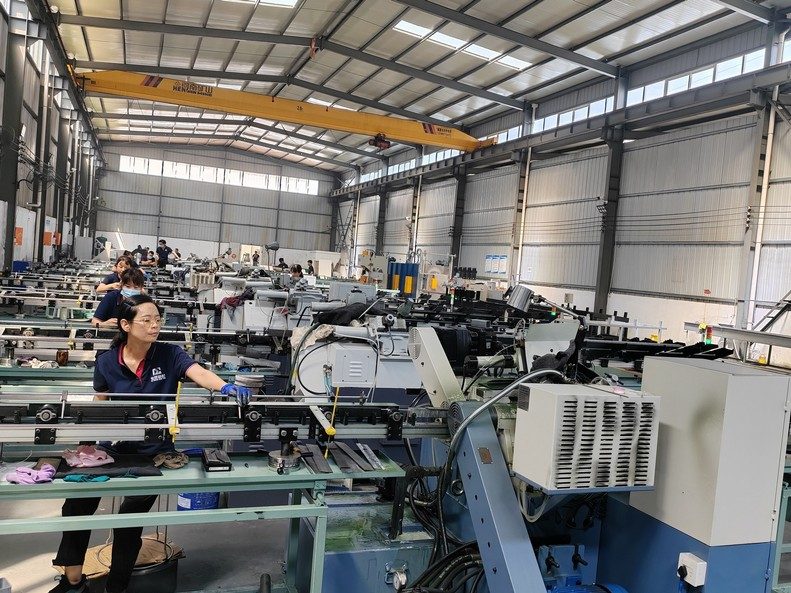

| Linea di rettifica senza centri | Barra rettificata di precisione |
| Lucidatura | Superficie lucidata su barra rettificata |
| Segatrice automatica e spianatura delle estremità | Lunghezza a misura e stato delle estremità |
La tolleranza associata a ciascuno stato
I valori seguenti sono quelli che Beiyu rispetta nel processo di rettifica di precisione. Le barre pelate e tornite sono ordinate secondo le tolleranze dimensionali della norma di prodotto applicabile anziché secondo un valore riferito alle barre rettificate.
| Stato | Tolleranza sul diametro |
|---|---|
| Rettificata senza centri di precisione | Più o meno 0,0127 mm come valore standard |
| Rettificata di precisione, con tolleranza ristretta | Più o meno 0,0076 mm quando il disegno lo richiede |
| Pelato o tornito | Secondo la tabella delle tolleranze della norma ordinata, indicata nell'ordine |
Per quali esigenze si acquista normalmente ciascuno stato
| Stato | Quale esigenza risolve normalmente l'acquirente |
|---|---|
| Pelata | Rimuovere la superficie di produzione prima delle lavorazioni successive |
| Tornita | Un diametro definito con sovrametallo per la passata di finitura |
| Rettificato di precisione | Alimentazione diretta della lavorazione automatica o a fantina mobile senza passata di sgrossatura |
| Lucidato | Una superficie per la quale la rugosità stessa è un criterio di accettazione |
Stato superficiale e stato di fornitura sono due campi diversi
Ricotto, lavorato a freddo e disteso descrivono lo stato metallurgico. Pelato, tornito e rettificato descrivono la superficie. Un ordine che specifica uno e non l'altro è incompleto, perché la stessa superficie può essere fornita in più stati di fornitura.
| Campo | A che cosa risponde |
|---|---|
| Stato di fornitura | Come è stato trattato il metallo, da cui dipendono le proprietà meccaniche |
| Stato superficiale | Come è stata finita la superficie esterna della barra, da cui dipendono tolleranza e sovrametallo |
Secondo quali criteri viene controllato il prodotto rettificato di precisione
Il processo di rettifica di precisione comprende cinque controlli pezzo per pezzo. Le barre pelate e tornite sono controllate secondo l'estensione concordata nell'ordine, non secondo questo insieme di controlli.
| Controllo al 100 per cento nel processo di rettifica di precisione |
|---|
| Rilevamento dei difetti a ultrasuoni |
| Rilevamento dei difetti a correnti indotte |
| Controllo ottico superficiale |
| Misurazione del diametro con laser a infrarossi |
| Rilevamento della rettilineità |
Come indicarlo nell'ordine d'acquisto
Stato superficiale: ______ (pelato, tornito, rettificato senza centri o lucidato) Stato di fornitura: ______ (indicare separatamente lo stato metallurgico) Tolleranza sul diametro: ______ Rugosità superficiale: ______ (indicare un valore solo quando costituisce un criterio di accettazione) Sovrametallo di lavorazione: ______ (indicare se occorre lasciare materiale per una passata di finitura) rettilineità: ______ mm per metro
Nome l'operazione alla quale la barra è destinata successivamente. Non tutte le combinazioni di superficie, diametro e tolleranza sono realizzabili con lo stesso processo, quindi Beiyu verifica prima la combinazione rispetto alla norma ordinata.
Dettagli delle specifiche con fonti
Lo stato superficiale e lo stato di consegna sono due campi diversi dell'ordine, e ASTM B348 li distingue. La norma copre barre e billette ricotte (ASTM B348, campo di applicazione), mentre la finitura è elencata come voce autonoma nella clausola delle informazioni per l'ordine insieme a numero del grado, classificazione del prodotto, composizione chimica, proprietà meccaniche, marcatura, imballaggio, rapporti richiesti e gestione del materiale respinto (ASTM B348, informazioni per l'ordine). Un ordine che indica soltanto ricotto non ha quindi ancora precisato se la barra arriva pelata, tornita o rettificata.
| Campo | Cosa definisce |
|---|---|
| Numero del grado | Composizione chimica e valori meccanici minimi |
| Stato di fornitura | Lo stato metallurgico, ricotto secondo questa norma |
| Finitura | La superficie della barra alla consegna, indicata separatamente |
La composizione chimica non dipende dalla superficie scelta: ASTM B348 stabilisce per Grade 2 un massimo di 0,25 per cento di ossigeno e 0,30 per cento di ferro, e per Grade 23 ELI un massimo di 0,13 per cento di ossigeno con un massimo di 0,0125 per cento di idrogeno (ASTM B348, requisiti chimici). Sono limiti dell'analisi di colata, e la norma precisa che le tolleranze dell'analisi di prodotto non li ampliano (ASTM B348, analisi di prodotto). Nella prassi di fornitura di Beiyu, i valori di tolleranza e controllo citati in questa pagina si riferiscono al processo di rettifica senza centri di precisione; le barre pelate e tornite vengono invece ordinate secondo le tolleranze dimensionali della norma di prodotto applicabile.
Inviare una richiesta di offerta tecnica
Per le richieste di offerta di barre di titanio, includere il grado, la norma ASTM o AMS, il diametro, lo stato di consegna, la finitura superficiale, la tolleranza, la successiva operazione di lavorazione meccanica, la quantità e il certificato del materiale richiesto.
