Beiyu Titanium fornisce barra quadra in titanio da 3 x 3 mm fino a 500 x 500 mm, in lunghezze fino a 6000 mm, più comunemente in Grade 2 e Grade 5 secondo ASTM B348, con certificato di collaudo 3.1 secondo EN 10204 in base allo scopo dell'ordine.
In quale intervallo dimensionale è disponibile la barra quadrata di titanio?
| Voce | Intervallo di fornitura Beiyu |
|---|---|
| Sezione | Da 3 x 3 mm a 500 x 500 mm |
| Lunghezza | Fino a 6000 mm, tagliata a misura su ordine |
| Gradi comuni | Grade 2 (UNS R50400), Grade 5 (UNS R56400) secondo ASTM B348 |
| Certificato | EN 10204 tipo 3.1 con numeri di fusione e colata, in base all'ambito dell'ordine |
Le sezioni sono prodotte secondo l'ordine, pertanto la RFQ dovrebbe indicare insieme sezione, lunghezza, grado e norma. Le piccole sezioni nella fascia da 3 a 12 mm si comportano come materiale di precisione e vengono solitamente acquistate per strumentazione ed elementi di fissaggio; la fascia da 100 mm in su viene acquistata come grezzi di lavorazione e quotata per pezzo tagliato.
Quanto pesa una barra quadra in titanio per metro?
Il peso determina il trasporto e spesso determina se una sezione viene spedita come barra o come grezzi tagliati. Calcolato a 4,51 g/cm3 per Grade 2, la stessa densità utilizzata dal calcolatore del peso del titanio Beiyu; Grade 5 è circa 2 per cento più leggero a 4,43 g/cm3.
| Sezione (mm) | Peso Grade 2 (kg/m) |
|---|---|
| 10 x 10 | 0.45 |
| 20 x 20 | 1.80 |
| 50 x 50 | 11.3 |
| 100 x 100 | 45.1 |
| 200 x 200 | 180 |
| 500 x 500 | 1128 |
Una singola lunghezza di 6000 mm di 200 x 200 pesa già oltre una tonnellata, motivo per cui le sezioni pesanti sono normalmente ordinate come grezzi tagliati con il peso del pezzo concordato nell'ordine anziché come barra a lunghezza intera.

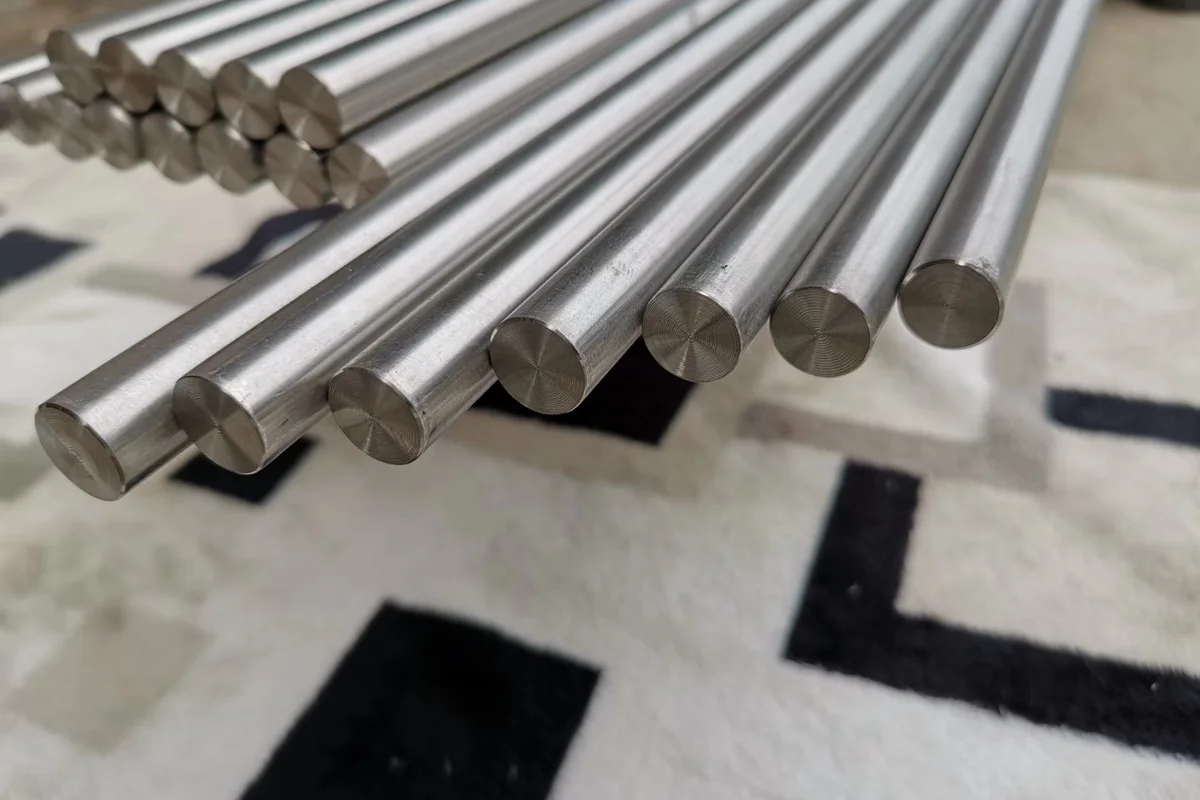

Quando la barra quadrata è preferibile alla barra tonda?
| Materiale di partenza | Ha senso quando | Motivo |
|---|---|---|
| Barra quadrata | Il pezzo finito è rettangolare, con chiavetta o flangiato sulle facce piane | Meno materiale asportato, tempo di lavorazione più breve, meno scarto da rivendere ai prezzi del titanio |
| Barra tonda | Il pezzo è tornito | La lavorazione al tornio parte da materiale tondo |
| Barra piatta o lamiera spessa | Una dimensione è sottile | Una sezione piana da 3 x 12.7 a 30 x 500 mm spreca meno materiale che tagliare una sezione quadra |
L'argomento del costo del materiale è più forte nel titanio che nell'acciaio: ogni chilogrammo lavorato via è stato acquistato ai prezzi del titanio, quindi adattare la sezione di partenza alla forma del pezzo si ripaga rapidamente. Il confronto tra tutte e quattro le sezioni di barra è riportato in scegliere la sezione di una barra di titanio.
Quale grado conviene indicare nell'ordine?
| Grado | UNS | Sceglierlo per |
|---|---|---|
| Grade 2 | R50400 | Pezzi per servizio chimico, telai, fabbricazione generale |
| Grade 5 | R56400 | Componenti lavorati meccanicamente ad alta resistenza |
Limiti di composizione chimica per Grade 2 secondo ASTM B348: ossigeno 0.25, ferro 0.30, carbonio 0.08, azoto 0.03 e idrogeno 0.015 per cento massimi in peso, con resistenza a trazione minima di 345 MPa allo stato ricotto. I valori del certificato sono ottenuti con i metodi citati dalla norma, come E8 per le prove di trazione ed E1409 per ossigeno e azoto.
Quale tolleranza di sezione consente la norma?
Due percorsi, due tabelle, entrambi in ASTM B348. Righe selezionate in millimetri:
| Dimensione quadrata (mm) | Lavorato a caldo, Tabella 4 B348 | Finito a freddo, Tabella 8 B348 |
|---|---|---|
| 15.88 a 22.22 | +/-0.20 | 12.70 a 25.40: +0 / -0.10 |
| 22.22 a 25.40 | +/-0.23 | |
| 25.40 a 28.58 | +/-0.25 | 25.40 a 50.80: +0 / -0.16 |
| 38.10 a 50.80 | +/-0.40 | |
| 50.80 a 63.50 | +0.79 / -0 | 50.80 a 76.20: +0 / -0.20 |
| 63.50 a 88.90 | +1.19 / -0 | Oltre 76.20: +0 / -0.25 |
La Tabella 4 limita inoltre il fuori squadra, la differenza tra le due dimensioni della sezione trasversale, per ciascuna fascia di dimensioni; è il valore da verificare se l'attrezzatura serra su facce opposte.
Cosa dice la norma stessa che deve contenere un ordine?
La clausola 4.1 di ASTM B348 elenca le informazioni d'ordine, e corrispondono uno a uno a una RFQ chiara. Nove elementi:
| # | Voce d'ordine secondo la clausola 4.1 di ASTM B348 |
|---|---|
| 1 | Numero del grado |
| 2 | Classificazione del prodotto, barra o billetta |
| 3 | Composizione chimica secondo Tabella 1 |
| 4 | Proprietà meccaniche secondo Tabella 2 |
| 5 | Marcatura |
| 6 | Finitura superficiale |
| 7 | Imballaggio |
| 8 | Rapporti richiesti |
| 9 | Destinazione del materiale respinto |
L'elemento 2 è più importante per la barra quadra di quanto gli acquirenti si aspettino: ASTM B348 classifica una sezione piena superiore a 16 square inches, 10323 square millimetres, come billetta (clausola 3.1.2). Per un quadrato tale confine si trova a circa 102 x 102 mm, quindi la metà superiore della gamma quadrata da 3 a 500 mm è tecnicamente billetta secondo la norma, quotata e certificata nello stesso modo. Per lavori su recipienti a pressione esistono i gradi H secondo ASTM B348: stessa chimica del grado numerico con resistenza a trazione minima specificata più alta, Grade 2H a 400 MPa (58 ksi) minimo.
Cosa si dovrebbe verificare in accettazione?
| Verifica | Rispetto a cosa |
|---|---|
| Marcatura sul fascio | Il numero di colata deve corrispondere a una colata indicata sul certificato 3.1 |
| Sezione in più punti | La dimensione ordinata e la tolleranza concordata, non solo a un'estremità |
| Estremità tagliate | Perpendicolari all'asse e prive di strappi se i grezzi passano direttamente alla lavorazione meccanica |
| Tipo di certificato | Il documento deve indicare EN 10204 type 3.1, non una dichiarazione 2.2 |
Cosa indicare nella richiesta di offerta?
| Campo | Esempio di dicitura |
|---|---|
| Sezione e lunghezza | 50 x 50 mm, lunghezze tagliate 1000 mm |
| Grado e norma | Grade 5, ASTM B348 |
| Quantità | Pezzi o kg |
| Certificato | EN 10204 3.1, tracciabilità tramite il numero di colata |
| Extra se il disegno li richiede | Classe di accettazione a ultrasuoni, tolleranza di sezione più stretta |
Dettagli delle specifiche con fonti
La gamma di sezioni da 3 x 3 a 500 x 500 mm e il limite di lunghezza di 6000 mm sono l'intervallo di fornitura pubblicato da Beiyu. I valori lato norma: ASTM B348 stabilisce per Grade 2 ossigeno 0.25, ferro 0.30 per cento massimo con resistenza a trazione 345 MPa e snervamento 275 MPa minimo in condizione ricotta secondo UNS R50400, e per Grade 5 895 MPa a trazione, 828 MPa a snervamento minimo secondo UNS R56400; la tolleranza quadrata lavorata a caldo è +/-0.20 mm a 15.88 a 22.22 mm secondo Tabella 4. Ogni ordine viene spedito con un certificato di collaudo 3.1 secondo EN 10204 che elenca numeri di colata e di getto affinché i fasci possano essere tracciati riga per riga.
Nota sullo scopo dei metodi di prova: ASTM B348 cita E8 per la prova di trazione ed E1409 per ossigeno e azoto; le citazioni definiscono come sono prodotti i valori del certificato e non aggiungono controlli oltre lo scopo dell'ordine.
Domande frequenti
La barra quadrata di titanio è un articolo a magazzino? Le sezioni sono prodotte secondo l'ordine; indicare sezione e lunghezza nella RFQ e la risposta specificherà il percorso produttivo. Non viene pubblicata alcuna disponibilità fissa.
È possibile ordinare barre quadrate con un requisito di controllo a ultrasuoni? Sì, inserire nell'ordine la classe di accettazione e la norma del metodo; l'ambito del controllo viene quotato insieme al materiale.
Quale tolleranza si applica alla sezione? Si applicano le variazioni ammissibili di ASTM B348, vedere la tabella delle tolleranze sopra; per lavorare vicino alla dimensione finale, inserire nella RFQ il percorso finito a freddo e la riga esatta.
Con quale superficie arriva la barra quadra? La clausola 8.1 di ASTM B348 elenca le superfici in cui il materiale ricotto può essere fornito: disincrostata, sabbiata, rettificata o sgrossata al tornio. Indicare nell'ordine quella necessaria al processo.
Chi fornisce materiale B348 con certificati 3.1? L'aspetto relativo ai certificati è trattato in chi fornisce barre di titanio ASTM B348 con certificati 3.1 secondo EN 10204.
Richiedere un'offerta per barre quadrate
Inviare sezione, lunghezza, grado, norma, quantità e requisito del certificato a la pagina RFQ di Beiyu. Revisionato da Penn Ma, 15 anni nell'esportazione di prodotti di stabilimento in titanio. Ultima revisione: 2026-08-27.
