Il colore della saldatura sul titanio indica direttamente la qualità della protezione. Argento brillante o paglierino chiaro indicano una buona copertura del gas; blu, grigio o bianco gessoso significano che la saldatura ha assorbito ossigeno e azoto dall'aria e può essersi infragilita. Il titanio è fortemente reattivo con entrambi oltre circa 500 °C, e lo spessore dell'ossido determina il colore di interferenza.
Allontanando una saldatura finita in titanio dalla torcia, il colore fornisce un'indicazione immediata sulla qualità della protezione. Un cordone argento brillante o paglierino chiaro indica solitamente una buona protezione. Una saldatura blu, grigia o bianca gessosa ha assorbito ossigeno e azoto dall'aria e può essere infragilita. La lettura delle colorazioni termiche è uno dei controlli sul campo più rapidi nella saldatura del titanio, soprattutto quando specifiche aerospaziali o altre specifiche critiche definiscono limiti di accettazione basati sul colore.
Perché il titanio cambia colore nella zona saldata
Il titanio è fortemente reattivo con l'ossigeno e l'azoto oltre circa 500 °C. Se il bagno fuso, la saldatura in raffreddamento e la zona termicamente alterata non sono completamente protetti da gas inerte, questi elementi diffondono nella superficie e formano una pellicola di ossido. Lo spessore della pellicola determina il colore di interferenza visibile, e lo stesso assorbimento di ossigeno che la colora irrigidisce e infragilisce il metallo, la versione superficiale della alpha case che si forma ogni volta che il titanio viene riscaldato all'aria.
| Parametro | Cosa afferma la guida |
|---|---|
| Inizio di un'intensa reattività con ossigeno e azoto | Oltre circa 500 C |
| Cosa determina il colore visibile | Lo spessore del film di ossido formato sulla superficie |
| Mantenere la protezione finché la saldatura e la zona termicamente alterata non si raffreddano al di sotto di | Circa 300 C |
| Specifiche comunemente utilizzate per definire la colorazione ammissibile | AWS D17.1 e AMS 2685 |
La scala cromatica delle saldature in titanio
| Colore | Significato | Accettazione tipica |
|---|---|---|
| Argento brillante / lucido | Saldatura pulita, ben protetta | Accettare |
| Paglierino chiaro / oro | Ossidazione molto lieve | Solitamente accettare |
| Paglierino scuro / bronzo | Maggiore ossidazione | Al limite. Verificare la specifica |
| Blu (da chiaro a scuro) | Assorbimento significativo di ossigeno | Spesso da scartare |
| Grigio | Contaminazione intensa | Scartare |
| Bianco / polveroso | Contaminazione grave, fragile | Da scartare. Rimuovere |
La progressione argento → paglierino → blu → grigio → bianco segue generalmente un assorbimento crescente di ossigeno e azoto, e quindi un rischio crescente di infragilimento. Le specifiche aerospaziali e per saldature critiche come AWS D17.1 e AMS 2685 sono comunemente utilizzate per definire le colorazioni ammissibili delle saldature in titanio. In molti sistemi di accettazione, l'argento brillante e il paglierino chiaro sono accettabili, mentre il blu scuro, il grigio e il bianco richiedono lo scarto o una valutazione tecnica. La colorazione bianca, in particolare, segnala uno strato fragile ricco di ossigeno che deve essere rimosso e rilavorato secondo la specifica di progetto.
Cosa NON indica il colore
La colorazione è utile per un primo esame, non costituisce un controllo completo. Una saldatura può essere argentea in superficie ma contaminata alla radice se l’area posteriore non è stata protetta mediante flussaggio. Il colore, inoltre, non misura direttamente l’entità della perdita di proprietà meccaniche. Per lavori critici è affiancato da prove di piegamento, controlli di durezza e, dove richiesto, radiografia, ma un cordone blu o grigio è un motivo attendibile per fermarsi e correggere la copertura del gas prima di proseguire.
| Cosa non rivela il colore della saldatura | Cosa afferma la guida |
|---|---|
| La condizione della radice | Una saldatura può essere argentata in superficie ma contaminata alla radice se non è stata effettuata la protezione gassosa sul rovescio |
| Quanto si sono ridotte le proprietà meccaniche | Il colore non misura direttamente la perdita di proprietà meccaniche |
| Se la saldatura è accettabile di per sé | Per lavorazioni critiche, la valutazione della colorazione è integrata da prove di piega, controlli di durezza e, dove richiesto, radiografia |
Come mantenere argentate le saldature in titanio
- Proteggere abbondantemente con argon: gas della torcia più una protezione al seguito per proteggere la saldatura e la HAZ finché non si raffreddano sotto ~300 °C, e un flussaggio posteriore alla radice.
- Iniziare con superfici pulite. Sgrassare e spazzolare il giunto con una spazzola dedicata in acciaio inossidabile; olio, umidità e strato di ossido contribuiscono alla contaminazione.
- Utilizzare il materiale d'apporto corretto. Abbinare il filo per saldatura del titanio (grado ERTi) al metallo base e mantenere anche questo pulito e ben protetto dal gas.
- Controllare l'atmosfera. Le correnti d'aria asportano il gas di protezione; la saldatura in camera o con protezione al seguito offre la colorazione più uniforme.
| Controllo | Cosa fare |
|---|---|
| Proteggere abbondantemente con argon | Gas della torcia più una protezione supplementare a valle per proteggere saldatura e zona termicamente alterata fino al raffreddamento, e protezione gassosa della radice sul rovescio |
| Iniziare con superfici pulite | Sgrassare e spazzolare il giunto con una spazzola in acciaio inossidabile dedicata; olio, umidità e pellicola di ossido contribuiscono alla contaminazione |
| Utilizzare il materiale d'apporto corretto | Abbinare il grado ERTi del filo per saldatura in titanio al metallo base e mantenere anche il filo pulito e ben protetto |
| Controllare l'atmosfera | Le correnti d'aria rimuovono il gas di protezione; la saldatura in camera o con protezione supplementare a valle offre la colorazione più uniforme |
FAQ
Una saldatura in titanio color paglierino è accettabile?
Il paglierino chiaro è solitamente accettato; il paglierino scuro è al limite e conviene verificarlo rispetto alla specifica. Blu, grigio e bianco sono normalmente scartati.
Che cosa indica una saldatura in titanio bianca?
Forte contaminazione da ossigeno/azoto, una superficie fragile e ricca di ossidi. Viene scartata e deve essere rimossa; migliorare la protezione e saldare nuovamente.
È sufficiente eliminare il colore mediante lucidatura?
Rimuovere la colorazione migliora l'aspetto ma non elimina l'infragilimento sottostante se l'assorbimento è stato elevato. Una colorazione leggera può essere rimossa; blu/grigio/bianco indicano che è la saldatura stessa a essere sospetta, non soltanto la superficie.
Perché l'ossigeno infragilisce il titanio così facilmente?
L'ossigeno è un elemento interstiziale che aumenta la resistenza ma riduce nettamente la duttilità. Vedere gli elementi interstiziali nel titanio. Una saldatura contaminata presenta localmente un elevato tenore di ossigeno, da cui la fragilità.
Inserire il requisito del colore nell'ordine
Il colore viene valutato al ricevimento, ma viene deciso al momento dell'ordine. Quando il documento d'acquisto non specifica nulla sulla copertura della protezione gassosa, sui criteri di accettazione o sulla gestione di uno spezzone respinto, il fabbricante colma ogni lacuna con una propria impostazione predefinita, e la discussione al controllo in accettazione riguarda quindi quale impostazione fosse applicabile anziché il metallo.
| Voce dell'ordine | Cosa definisce | Cosa accade se viene lasciata in bianco |
|---|---|---|
| Criteri di accettazione dell'aspetto della saldatura | Rispetto a quale scala scritta o nota del disegno viene valutato un colore | Due parti confrontano la stessa saldatura con due riferimenti diversi |
| Copertura del controllo | Se viene esaminata ogni saldatura oppure un campione | Un risultato del campione viene interpretato come risultato del lotto |
| Rapporti richiesti | Quali registrazioni accompagnano la merce oltre a quelle già imposte dalla specifica | Un certificato pienamente conforme risponde a meno di quanto previsto dal controllo in accettazione |
| Marcatura | Cosa viene punzonato o etichettato sul pezzo e cosa no | La dicitura dell'etichetta e quella del certificato divergono |
| Destinazione del materiale respinto | Cosa accade a uno spezzone respinto prima che la questione diventi una controversia | La decisione commerciale viene presa a posteriori, sotto pressione di tempo |
Tre di queste cinque voci compaiono già tra le informazioni previste per l'ordine nella specifica per barre e billette ASTM B348, ossia marcatura, rapporti richiesti e gestione del materiale respinto (ASTM B348, informazioni per l'ordine). Questa specifica disciplina barre e billette anziché la fabbricazione saldata, quindi non definisce un ordine di saldatura. Dimostra però che anche un semplice prodotto di stabilimento non viene considerato completamente ordinato finché queste tre voci non sono definite, e un assieme saldato ne ha altrettanto bisogno.
Dettagli delle specifiche con fonti
ASTM B265 definisce i limiti degli interstiziali che il colore della saldatura serve in definitiva a sorvegliare: il metallo base Grade 2 è limitato a 0,25 per cento di ossigeno, 0,03 per cento di azoto e 0,015 per cento di idrogeno in peso, e una saldatura diventata blu o grigia ha localmente superato limiti così stretti. La stessa logica chimica spiega perché AWS D17.1 e AMS 2685, i due documenti di accettazione citati da questa pagina, valutano le saldature in titanio in base al colore anziché al profilo del cordone, poiché l'assorbimento avviene ovunque il metallo si trovi oltre circa 500 degrees C senza copertura completa di argon.

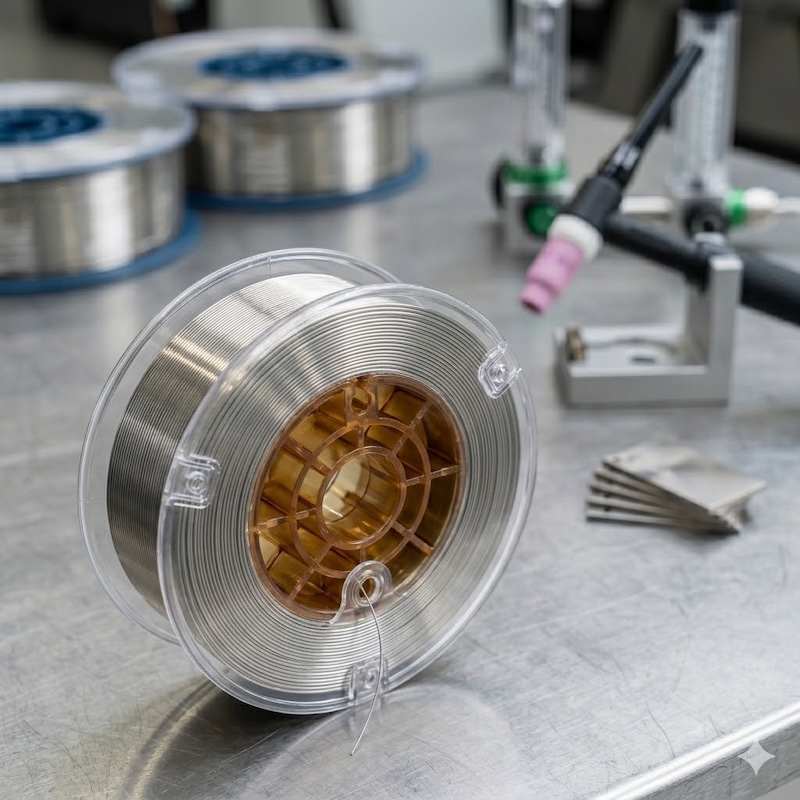

Beiyu Titanium fornisce il proprio filo d'apporto in titanio trafilato a freddo con superficie brillante o decapata in acido, così che il filo stesso non introduca uno strato di ossido nel bagno, in spezzoni diritti da 0.8 a 6.0 mm di diametro e fino a 6000 mm di lunghezza. Il certificato di collaudo 3.1 secondo EN 10204 fornito con l'ordine riporta la composizione chimica della colata, inclusi ossigeno, azoto e idrogeno, e nei 15 anni di attività di esportazione del titanio di Beiyu queste tre righe dei gas sono i campi del certificato che un fabbricante legge per primi quando una saldatura colorata richiede una verifica del materiale d'apporto.
Inviare una richiesta di offerta tecnica
Per le richieste di offerta di filo per saldatura in titanio, includere AWS A5.16 / grado ERTi, diametro, formato in bobina o bacchetta diritta, quantità, requisito di protezione gassosa ed eventuali criteri di accettazione del colore della saldatura.
