Compruebe cuatro aspectos en un certificado de materiales de titanio: que el número de colada coincida con el marcado del metal, que la composición química esté dentro de la especificación pedida, que los resultados mecánicos cumplan los mínimos de la especificación y que el tipo de documento sea el solicitado, normalmente EN 10204 tipo 3.1 para equipos de proceso.
La forma de verificar la calidad del titanio es primero sobre el papel y después sobre el metal. El documento es el certificado de materiales (MTC): un documento que vincula una colada de titanio con su composición química y sus propiedades mecánicas medidas conforme a la norma del pedido. Un EN 10204 Type 3.1 certificado informa de resultados de inspección específicos y está validado por el representante de inspección autorizado del fabricante, independiente del departamento de fabricación. El tipo 3.2 añade la validación del representante de inspección autorizado del comprador o de un inspector designado por la normativa oficial. Un folleto o una carta genérica de conformidad no sustituye al documento de inspección exigido por el pedido.
Los cuatro tipos de certificado EN 10204 y por qué 3.1 es la referencia básica del comprador
EN 10204 define qué es un documento de inspección y qué nivel de garantía ofrece. La distinción importante es entre no específico (datos de producción rutinaria) y específico (resultados de su colada o lote real).
| Tipo | Qué es | Los resultados son | Validados por |
|---|---|---|---|
| 2.1 | Declaración de conformidad con el pedido | Sin resultados de ensayo | Fabricante |
| 2.2 | Informe de ensayo | No específico (producción rutinaria, no su lote) | Fabricante |
| 3.1 | Certificado de inspección | Específico de su colada o lote | Inspector del fabricante, independiente de producción |
| 3.2 | Certificado de inspección | Específico de su colada o lote | Fabricante más un inspector independiente o por tercera parte |
Para la mayoría de las compras de titanio, solicite que el MTC sea EN 10204 3.1 como opción predeterminada. Pase a 3.2 cuando una tercera parte o su propio representante deba presenciar o refrendar los ensayos, lo que es habitual para trabajos aeroespaciales, médicos y críticos a presión. Un documento 2.1 o 2.2 no es un sustituto: no informa de los valores del metal que tiene en sus manos.
Qué comprobar en el certificado
Un certificado solo resulta útil si sus campos están vinculados entre sí y coinciden con la norma conforme a la cual se realizó el pedido. Léalo junto con el pedido, no por separado.
| Campo del certificado | Qué comprobar |
|---|---|

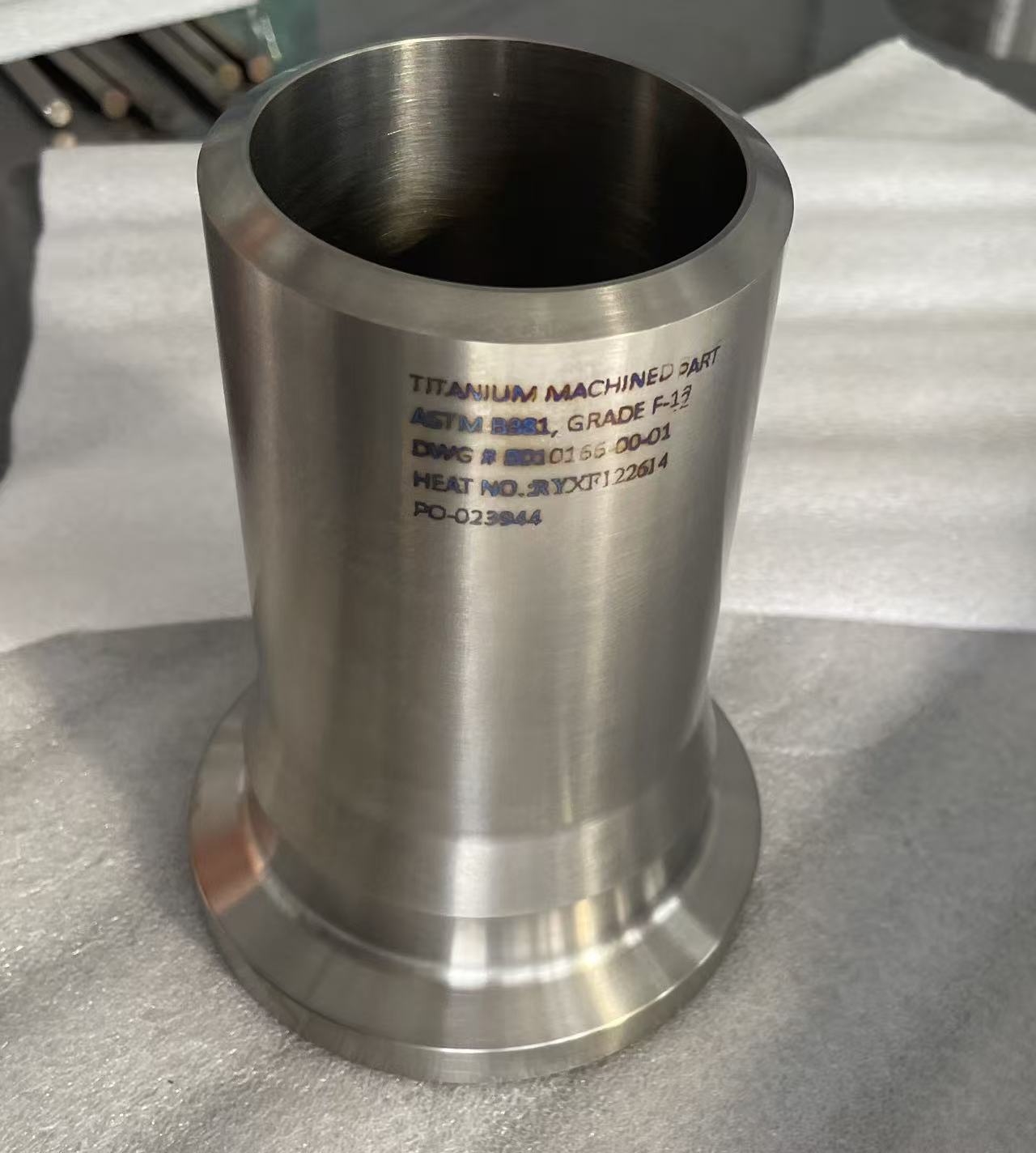

| Número de colada o lote | presente en el certificado y coincidente con el marcado o la etiqueta del material. Una colada, una composición química, un certificado. |
| Calidad, UNS y norma | por ejemplo Ti-6Al-4V, UNS R56400, según ASTM B348, con el año de revisión. Confirme que la calidad y la norma coinciden con lo solicitado. |
| Composición química | cada elemento indicado y dentro de los límites de la norma. Para el titanio, compruebe los intersticiales, oxígeno, nitrógeno, carbono, hidrógeno y hierro, porque determinan la resistencia y la ductilidad. |
| Propiedades mecánicas | resistencia a la tracción, límite elástico y alargamiento indicados y conformes con los mínimos de la norma para la calidad y condición. |
| Condición | recocido, o tratado en solución y envejecido, indicado y coherente con el pedido. |
| Dimensiones y cantidad | tamaño, tolerancia y cantidad coherentes con el envío. |
| Emisor y firma | el inspector y el tipo de certificado (3.1 o 3.2). Un certificado específico está firmado por una persona independiente del departamento de producción. |
Si un valor del certificado se sitúa exactamente en un límite, o falta un elemento requerido, indíquelo antes de la aceptación. Para ver un ejemplo práctico de cómo interpretar los valores, consulte cómo leer un informe de ensayo de lingote de titanio.
Confirmación de que el metal coincide con el documento
Un certificado demuestra qué se ensayó, no qué llegó en la caja. Para cerrar esa brecha, los compradores utilizan algunas comprobaciones independientes, que pueden especificarse en el pedido:
| Comprobación independiente | Qué hace |
|---|---|
| Identificación positiva de materiales (PMI) | una lectura XRF portátil u óptica del material entrante para confirmar la aleación. XRF lee los elementos metálicos como el aluminio y el vanadio; no lee los intersticiales ligeros, por lo que confirma la familia de calidad, no el contenido de oxígeno. |
| Inspección por tercera parte | un inspector independiente presencia el muestreo y los ensayos y firma conjuntamente, que es lo que registra un certificado EN 10204 3.2. |
| Muestras conservadas y repetición del ensayo | conservar una muestra de la colada para que un laboratorio independiente pueda repetir la composición química o las propiedades mecánicas si alguna vez surge una disputa. |
| Cadena de trazabilidad | número de colada en el certificado, en la etiqueta del material y en la lista de embalaje, para que el lote pueda seguirse de principio a fin. |
Indique cuáles de estos requiere el pedido. Cuanto más crítica sea la aplicación, más abajo en esta lista deberá especificar.
Cuándo especificar el ensayo por líquidos penetrantes (PT)
El ensayo por líquidos penetrantes puede especificarse para bridas, piezas forjadas y piezas mecanizadas de titanio cuando el plano, el pedido, el código aplicable o el plan de inspección acordado exige examinar discontinuidades abiertas a la superficie, como grietas, solapes o porosidad conectada a la superficie, que la inspección visual puede no detectar. Indique el método, los criterios de aceptación, el alcance por pieza o lote, los puntos de presencia y el requisito de informe antes de la producción. Especifique el método de penetrantes y el nivel de sensibilidad conforme a ASTM E165/E1417 o ASME BPVC Section V Article 6, los criterios de aceptación indicados en el plano o código, y materiales penetrantes con límites certificados de contenido de cloro y flúor, que ASME BPVC Section V, Article 6 exige para titanio; añada un límite de azufre únicamente cuando lo requieran el plano, el código o la especificación del cliente. PT no es automático para cada producto o pedido.
El método tiene dos etapas, ambas se muestran a continuación:
- Se aplica un penetrante rojo que entra por capilaridad en cualquier defecto abierto a la superficie; después se limpia el exceso.
- Se aplica un revelador blanco y extrae el penetrante atrapado, de modo que un defecto se muestra como una indicación roja sobre el fondo blanco.
PT es no destructivo, por lo que la pieza inspeccionada se envía tal cual. Para bridas y piezas forjadas de titanio conforme a ASTM B381, los resultados de PT se registran con el número de colada y pueden incluirse con el certificado de inspección 3.1 según EN 10204 previa solicitud.
Por qué esto es importante al comprar en el extranjero
La preocupación con cualquier proveedor lejano es que el metal y la documentación no coincidan. La respuesta no es confiar en una marca; es especificar documentación verificable y dejar que los documentos y las comprobaciones independientes fundamenten la confianza. Un proveedor que emite un certificado EN 10204 3.1 trazable por número de colada, marca el material con el número de colada y acepta inspección por tercera parte o PMI previa solicitud le proporciona algo que puede auditar. Esa es la diferencia entre una afirmación y un registro.
Beiyu revisa los pedidos de barra, chapa gruesa, tubo y piezas forjadas de titanio con documentación EN 10204 3.1 y trazabilidad por número de colada cuando se especifica y acuerda. Indique cualquier requisito de inspección por tercera parte o de identificación positiva de materiales antes de autorizar el pedido. Para las calidades y los límites, consulte el guía comparativa de calidades de titanio, para normas la guía de normas de titanio y guía de barras ASTM B348, y los centros de productos para barra de titanio, chapa fina y chapa gruesa, tubo y piezas forjadas. Revise los servicios de inspección y documentación, después envíe sus requisitos de calidad, norma y certificado para recibir una oferta.
Preguntas frecuentes
¿Qué es un certificado de inspección 3.1 según EN 10204?
Un certificado de inspección que informa de los resultados reales de los ensayos para la colada o lote específico que recibe, validado por un inspector del fabricante independiente del departamento de producción. Es la base práctica para un suministro de titanio verificable.
¿Cuál es la diferencia entre 3.1 y 3.2?
Ambos informan de resultados para su lote específico. Un 3.1 está validado por el inspector independiente del fabricante; un 3.2 añade un inspector independiente o por tercera parte, o su propio representante, que también firma. Utilice 3.2 cuando se requiera un testigo de los ensayos.
¿Es suficiente un informe de ensayo 2.2?
No para la verificación. Un 2.2 informa de resultados no específicos de la producción rutinaria, no de la colada que recibe, por lo que no puede vincularse a su material. Solicite 3.1.
¿Puede PMI confirmar la calidad del titanio?
Confirma los elementos de aleación, por lo que distingue, por ejemplo, Grade 5 Ti-6Al-4V del titanio comercialmente puro. No puede leer el oxígeno ni los demás intersticiales, por lo que confirma la familia de aleación, pero no la composición química completa; para ello debe basarse en el análisis certificado.
¿Qué debería coincidir entre el certificado y el material?
El número de colada, la calidad, UNS, la norma y la condición del certificado deberían coincidir con el pedido y el marcado del metal, y cada valor informado de composición química y propiedades mecánicas debería situarse dentro de los límites de la norma para esa calidad.
Valores de aceptación con los que comprobar el certificado
Un certificado solo puede comprobarse frente a cifras, por lo que las dos calidades que concentran la mayoría de los pedidos industriales se presentan aquí tal como aparecen en ASTM B348. Grade 2 se acepta con una resistencia a la tracción mínima de 345 MPa, un límite elástico entre 275 y 450 MPa y un alargamiento mínimo del 20 por ciento, con oxígeno limitado a un máximo del 0.25 por ciento e hierro a un máximo del 0.30 por ciento. Grade 5 se acepta con una resistencia a la tracción mínima de 895 MPa y un límite elástico mínimo de 828 MPa, con aluminio entre el 5.50 y el 6.75 por ciento, vanadio entre el 3.50 y el 4.50 por ciento, oxígeno hasta un máximo del 0.20 por ciento e hierro hasta un máximo del 0.40 por ciento. Grade 1 queda por debajo de ambos, con una resistencia a la tracción mínima de 240 MPa, un límite elástico entre 170 y 310 MPa y oxígeno hasta un máximo del 0.18 por ciento.
| Comprobar en el MTC | Grade 1 | Grade 2 | Grade 5 |
|---|---|---|---|
| Resistencia a la tracción, mínima | 240 MPa | 345 MPa | 895 MPa |
| Límite elástico, desplazamiento del 0,2 por ciento | 170 a 310 MPa | 275 a 450 MPa | 828 MPa mínimo |
| Alargamiento, mínimo | 24 por ciento | 20 por ciento | 10 por ciento |
| Oxígeno, máximo | 0,18 por ciento | 0,25 por ciento | 0,20 por ciento |
| Hierro, máximo | 0,20 por ciento | 0,30 por ciento | 0,40 por ciento |
| Número UNS | R50250 | R50400 | R56400 |
Beiyu Titanium comunica estos campos en cada certificado de inspección 3.1 según EN 10204 suministrado con un pedido, con el número de colada que vincula el análisis al material marcado, y la composición química se analiza en un laboratorio externo de la fábrica o en el laboratorio interno de la propia fábrica antes de la liberación. Dos precauciones derivadas de la práctica de suministro de Beiyu: los límites de hidrógeno cambian con la forma del producto y la sección, por lo que conviene contrastar la cifra de hidrógeno con la forma realmente pedida y no con una única cifra para todo el sitio web, y un certificado Grade 23 emitido según ASTM B348 lleva UNS R56407, mientras que R56401 corresponde a la especificación para implantes quirúrgicos ASTM F136.
Detalles de especificación con fuentes
EN 10204:2004 define cuatro tipos de documentos de inspección (2.1, 2.2, 3.1 y 3.2). Para los productos de fábrica de titanio, el mínimo significativo es el tipo 3.1: resultados de inspección específica del lote entregado, validados por un representante de inspección independiente del departamento de fabricación.
| Punto | Qué indica la guía |
|---|---|
| Tipos de documentos que define EN 10204:2004 | 2.1, 2.2, 3.1 y 3.2 |
| El mínimo pertinente para productos de fábrica de titanio | Tipo 3.1: resultados de inspección específica del lote entregado, validados por un representante de inspección independiente del departamento de fabricación |
| Lo que una comprobación con XRF portátil no puede resolver | Un límite de intersticiales. El oxígeno y el nitrógeno en el titanio se miden mediante fusión en gas inerte según ASTM E1409, por lo que un certificado que declara el máximo de oxígeno de 0,13 wt% de ASTM F136 debería ser trazable a un resultado obtenido por fusión, no a una comprobación XRF |
Una comprobación con XRF portátil no permite dar por verificado un límite de intersticiales: el oxígeno y el nitrógeno del titanio se miden mediante fusión en gas inerte según ASTM E1409, por lo que un certificado que declare, por ejemplo, el máximo de oxígeno de 0,13 wt% de ASTM F136 debería ser trazable a un resultado del método de fusión, no a una comprobación XRF.
Fuentes de referencia
- EN 10204, Productos metálicos, tipos de documentos de inspección
- ASTM B348, ASTM B265 y ASTM B338, especificaciones de producto que incluyen requisitos de certificación y marcado
- ASTM E1417, práctica normalizada para ensayos por líquidos penetrantes
- ASTM E2371, método de ensayo normalizado para el análisis de titanio y aleaciones de titanio mediante espectrometría de emisión atómica con plasma
- ISO 9001, Sistemas de gestión de la calidad, requisitos
