Las piezas de equipos químicos de titanio y metales resistentes a la corrosión se utilizan en medios corrosivos, agua de mar, salmuera, servicio electroquímico, hidrometalurgia y manejo de fluidos industriales. Esta categoría incluye serpentines para intercambiadores de calor, componentes de intercambiadores de calor de carcasa y tubos, placas tubulares, ejes de agitador, soplantes, piezas de generadores de cloro y componentes de equipos según plano para sistemas de procesos químicos. La selección del material debe revisarse frente al medio, la concentración, el nivel de cloruros, la temperatura de funcionamiento, la presión y el método de fabricación. Las solicitudes de oferta deben incluir planos, calidad del material, norma aplicable, documentos de inspección, requisitos de soldadura o mecanizado y necesidades de embalaje. Para piezas relacionadas con presión o en contacto con fluidos, los compradores deben definir la responsabilidad del código de diseño y los informes de ensayo requeridos antes de la producción. Cuando una pieza se conecta a un equipo existente, también deben confirmarse el tamaño de la boquilla, la norma de brida, la cara de sellado y el espacio de instalación.
Productos para equipos químicos
Mostrando 1-4 de 4 productos
Generador de cloro para tratamiento de agua | Celda de ánodo de titanioGenerador de cloro para sistemas de tratamiento de agua que utiliza componentes de ánodo de titanio para la generación de hipoclorito de sodio, desinfección y equipos de tratamiento electroquímico de aguaVer & solicitud de oferta >Grade 2
Soplante de titanio para entornos corrosivos | Ventiladores industriales a medida Gr2/Gr7Componentes personalizados de sopladores de titanio y conjuntos de ventiladores para la manipulación de gases corrosivos en equipos químicos y ambientalesVer & solicitud de oferta >BOBINA

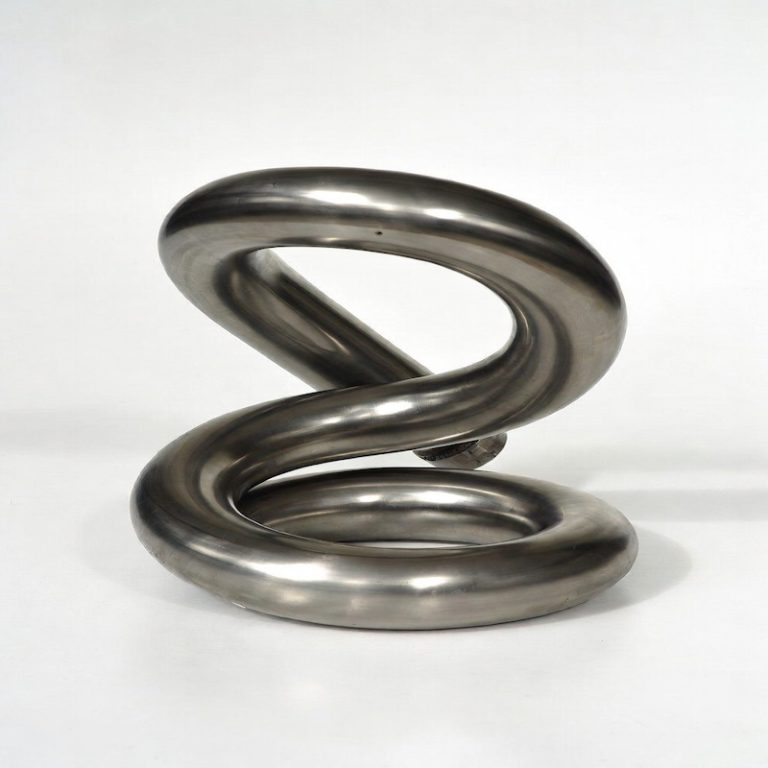

Serpentín para intercambiador de calor de titanio | Tubo de titanio enrollado para servicio corrosivoSerpentines de intercambiador de calor de titanio fabricados con tubo de titanio enrollado para refrigeración con agua de mar, tanques químicos, líneas de galvanoplastia y sistemas de anodizadoVer & solicitud de oferta >Grade 2

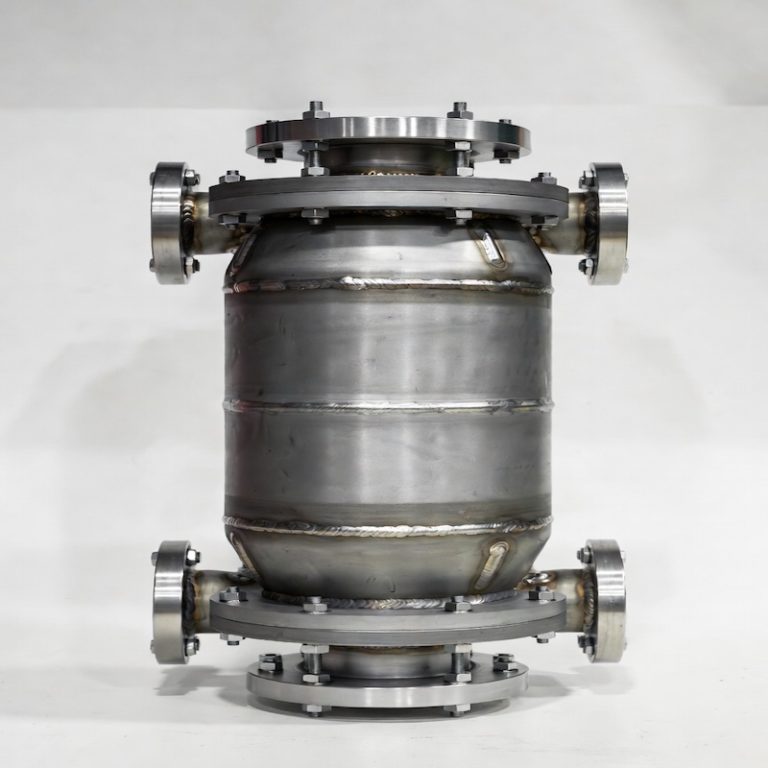

Intercambiador de calor de carcasa y tubos de titanio | Grade 2 / Grade 7 / Grade 12Intercambiador de calor de carcasa y tubos de titanio para refrigeración con agua de mar, procesamiento químico, desalinización, servicio con salmuera y transferencia de calor industrial resistente a la corrosiónVer & solicitud de oferta > Guías técnicas
Elija la ruta de equipos químicos según el servicio de proceso
Las cuatro tarjetas de producto anteriores son cuatro rutas de RFQ existentes. Una RFQ de equipos químicos de titanio debería comenzar con el servicio de proceso, no únicamente con el nombre de la calidad. Seleccione la ruta más cercana y, a continuación, envíe el medio, las condiciones de operación, la capacidad o servicio, el plano y el alcance de inspección que determinan la revisión técnica y la oferta.
| Ruta de equipos | Elija esta ruta cuando | Datos que se deben definir en la RFQ | Página de producto |
|---|---|---|---|
| Generación de cloro in situ / celda de ánodo de titanio | El sistema utiliza componentes de ánodo de titanio para la generación de hipoclorito de sodio, la desinfección o el tratamiento electroquímico de agua. | Aplicación, condición del agua o electrolito, producción o capacidad objetivo, plano de la celda, requisito del ánodo, conexión eléctrica, cantidad y documentos de inspección. | Generador de cloro |
| Serpentín de intercambiador de calor de inmersión o tanque abierto | La superficie de transferencia de calor es un serpentín conformado de tubo de titanio para un tanque, línea de galvanoplastia, sistema de anodizado, servicio con agua de mar o circuito de recuperación de calor. | Medio de proceso, temperatura y presión, servicio requerido, calidad de titanio, OD y espesor de pared del tubo, diámetro y altura del serpentín, conexiones, plano y alcance de ensayo. | Serpentín de titanio |
| Intercambiador de calor de carcasa y tubos | El proyecto requiere un intercambiador cerrado o un conjunto de componentes con condiciones de proceso definidas en el lado de carcasa y el lado de tubos. | Ambos medios, temperaturas de entrada y salida, presión, caudal o servicio térmico, tamaño del tubo, material de la placa tubular, plano, requisito de diseño y alcance de inspección. | Intercambiador de carcasa y tubos |
| Soplante o ventilador resistente a la corrosión | El servicio consiste en la manipulación de gases corrosivos para equipos químicos, de proceso o medioambientales, en lugar de transferencia de calor de líquidos. | Composición del gas y contaminantes, temperatura, caudal y presión requeridos, calidad del material, plano del impulsor o carcasa, conexiones, alcance del accionamiento y requisitos de inspección. | Soplante de titanio |
Envíe el medio y la concentración del proceso, contaminantes, temperatura, presión, caudal o servicio/producción, plano, conexiones, requisito de material, cantidad y alcance de inspección y documentos.
Enviar RFQ de equipos químicos por correo electrónicoPreguntas sobre solicitudes de oferta de equipos químicos
¿Qué calidad de equipo químico debería especificarse?
Seleccione la calidad según el medio de servicio, el requisito de resistencia, la ruta de conformado o mecanizado y cualquier plano del comprador. Las opciones habituales de esta categoría incluyen Gr 2, Gr 7, Gr 12, piezas según plano.
¿Qué normas se aplican a las solicitudes de oferta de equipos químicos?
El pedido debería indicar la norma de material o de proyecto aplicable. Las referencias típicas para esta categoría incluyen material ASTM, inspección de soldadura, prueba de presión/fugas, certificado de materiales / 3.1.
¿Qué información debería enviarse para la oferta?
Envíe la calidad, la norma, las dimensiones, la tolerancia, la cantidad, la condición superficial, la aplicación, el destino y los documentos requeridos, como MTC o EN 10204 3.1.
Más información sobre equipos químicos
Para puntos de control de fluidos corrosivos en un conjunto de equipos químicos, consulte las válvulas de titanio opciones y proporcione los detalles del medio, la presión y la conexión con la solicitud de oferta.
Las páginas de equipos relacionados incluyen soplante de titanio, intercambiador de calor de carcasa y tubos de titanio y placa tubular de titanio Grade 2 para conjuntos de equipos químicos resistentes a la corrosión.
Para la selección de calidad en servicio químico ácido, con cloruros y reductor, consulte la guía de selección de calidad de titanio para procesamiento químico.
¿Qué calidad de titanio corresponde a cada condición de servicio químico?
Seleccione la calidad según el medio de servicio y la temperatura, y después confírmela con la especificación del proyecto. Grade 2 cubre el servicio en agua de mar, salmuera y cloruros oxidantes a temperatura moderada. Grade 12 amplía el servicio en cloruros y salmuera caliente a temperaturas superiores, con menor coste que Grade 7. Grade 7 proporciona la mayor resistencia en ácidos reductores y condiciones severas de resquicio.
| Condición de servicio | Calidad | Nota de planificación |
|---|---|---|
| Agua de mar, salmuera, cloruros oxidantes a temperatura moderada | Grade 2 | Los datos de corrosión publicados sitúan el límite de corrosión por resquicio del titanio sin alear en servicio de cloruros calientes en aproximadamente 80 C |
| Salmuera de cloruros caliente y licor de proceso hasta alrededor de 200 C | Grade 12 (Ti-0.3Mo-0.8Ni) | Mejor resistencia a la corrosión por resquicio que Grade 2, con menor coste de aleación que Grade 7 |
| Ácidos reductores y las condiciones de resquicio más severas | Grade 7 (aleado con paladio) | La mejor resistencia a la corrosión por resquicio y a los ácidos reductores de las tres calidades |
Las temperaturas anteriores son referencias de planificación basadas en datos publicados sobre corrosión del titanio, no garantías de servicio. Revise el medio real, la concentración, la aireación y el perfil de temperatura con respecto a la especificación del proyecto antes de fijar la calidad, e indíquelos en la solicitud de oferta.
¿Qué normas ASTM cubren los componentes de equipos químicos?
Cada forma de producto de un conjunto de equipos de titanio se solicita conforme a su propia norma ASTM, y el pedido debería indicar la norma para cada partida en lugar de una sola norma para todo el conjunto.
| Forma del producto | Norma ASTM |
|---|---|
| Chapa fina, fleje y chapa gruesa (envolventes, revestimientos, placas tubulares) | B265 |
| Tubo para condensadores e intercambiadores de calor | B338 |
| Tubo sin soldadura | B861 |
| Tubo soldado | B862 |
| Accesorios de soldadura | B363 |
| Barra y tocho (ejes, piezas mecanizadas) | B348 |
| Piezas forjadas (tapas, anillos, piezas de boquillas) | B381 |
El material se suministra con MTC y EN 10204 3.1 según el alcance del pedido, con trazabilidad por número de colada en todo el conjunto.
Detalles de especificación con fuentes
ASME B16.5 y PED 2014/68/EU establecen el marco del equipo en un suministro de titanio antes de aplicar cualquier especificación de material: B16.5 clasifica las uniones embridadas desde NPS 1/2 hasta 24 en siete clases de presión de 150 a 2500, mientras que la Directiva de equipos a presión organiza estos equipos en cuatro categorías de conformidad, de I a IV, que determinan el grado de intervención del organismo notificado. Ambos datos, la clase de brida y la categoría PED, proceden del diseño del equipo y no del certificado de materiales, por lo que deben figurar en la solicitud de oferta del equipo junto con la calidad del material; son dos valores que ningún documento ASTM puede proporcionar.
La función de Beiyu en un conjunto de equipos químicos es aportar el material en contacto con el fluido para su fabricación: chapa gruesa de 3 a 70 mm de espesor y anchuras de hasta 2500 mm para placas tubulares y deflectores, barra de 1 a 500 mm de diámetro para ejes de agitadores y bombas, y tubo soldado de 6.35 a 1219 mm de diámetro exterior, con espesores de pared de hasta 25.4 mm y longitudes de hasta 22000 mm para colectores y virolas. Ese material se produce bajo un sistema de calidad ISO 9001, con análisis químicos realizados por una de dos vías de laboratorio, ensayos no destructivos en parte de los productos e inspección por tercera parte previo acuerdo, y Beiyu solo lo oferta tras revisar la calidad, la norma, las dimensiones, la tolerancia, el estado superficial y el alcance de la inspección frente a los datos de diseño anteriores.
Solicite una oferta para equipos químicos
Envíe la calidad, la norma, el tamaño, la tolerancia, la cantidad, la aplicación y los requisitos de certificado para revisión.
