Piezas forjadas de titanio Grade 7 | Piezas forjadas Ti-0.15Pd según ASTM B381
Piezas forjadas de titanio Grade 7 para procesamiento químico, servicio con cloruros, equipos de agua de mar y componentes resistentes a la corrosión que requieren material Ti-0.15Pd, documentación ASTM B381, trazabilidad por número de colada y sobremetal de mecanizado basado en plano.
- DocumentosMTC y EN 10204 3.1 a petición
- TrazabilidadNúmero de colada y alcance de la inspección confirmados
- Datos de la solicitud de ofertaCalidad, norma, dimensiones, tolerancia, cantidad
- EmbalajeProtección para la exportación según la forma y la longitud del producto
Introducción al producto
Grade 7Titanio CP con contenido de paladio
ASTM B381Referencia de norma de forja
UNS R52400Designación Grade 7
Servicio de corrosiónUso con ácidos reductores y cloruros
La aceptación se realiza conforme a la especificación solicitada. Los valores y las notas sobre revestimiento son únicamente referencias para la solicitud de oferta. La composición química final, el revestimiento, la inspección dimensional y la documentación se confirman mediante la especificación de compra y los registros de la fábrica o del revestimiento.

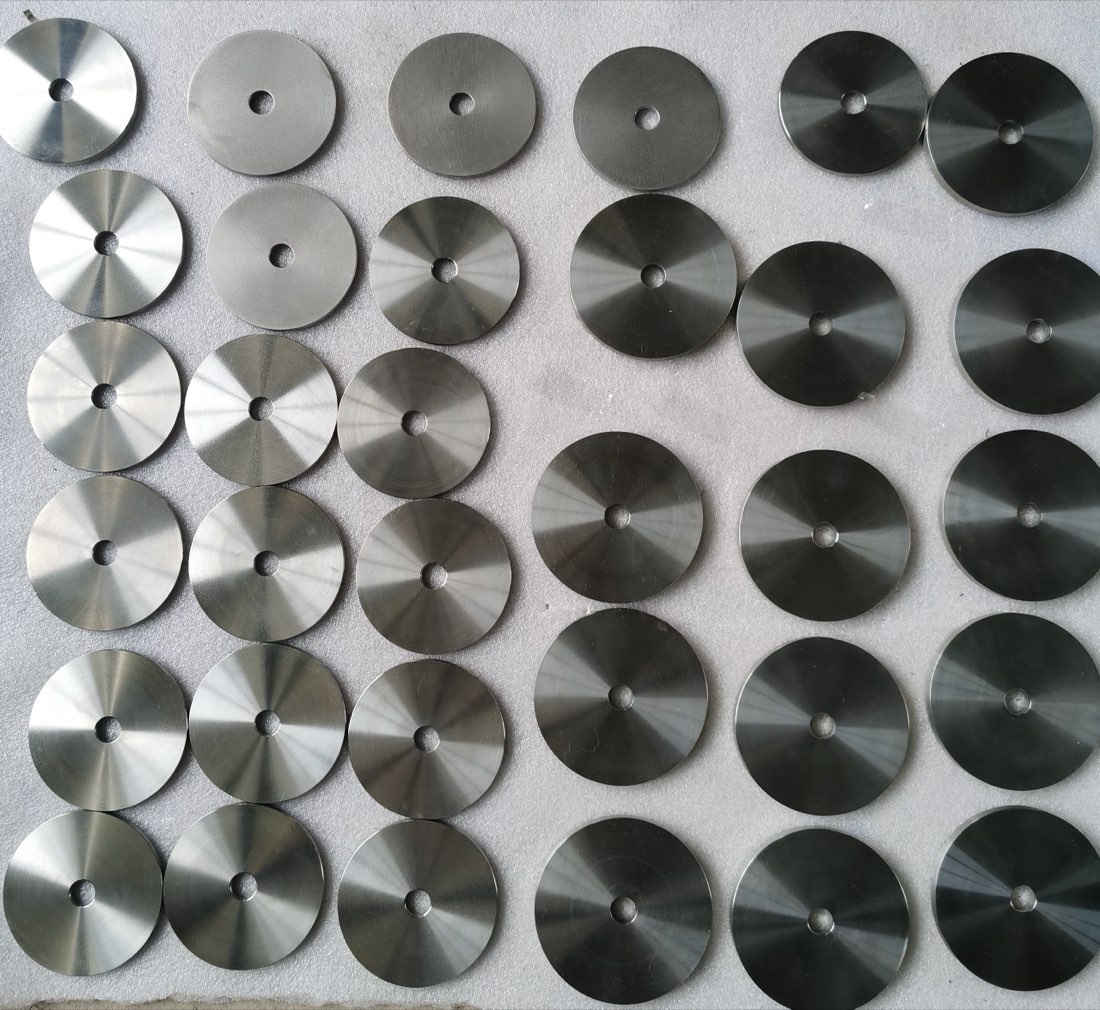

Piezas forjadas de titanio Grade 7 para servicio de corrosión severa
Las piezas forjadas de titanio Grade 7 se utilizan cuando un componente de titanio forjado necesita una mejor resistencia a la corrosión que el titanio Grade 2 estándar en determinados entornos reductores o que contienen cloruros. La adición de paladio en Grade 7, UNS R52400, lo convierte en una opción habitual para químicos procesamiento, equipos de agua de mar, sistemas de cloración y servicio electroquímico donde se requieren tanto resistencia de la pieza forjada como resistencia a la corrosión.
Beiyu suministra piezas forjadas de titanio Grade 7 según planos, listas de dimensiones y especificaciones de proyecto. Las consultas típicas incluyen anillos, discos, bloques, manguitos, piezas en bruto para bridas, componentes de válvulas, piezas de bombas y preformas mecanizadas forjadas. La ruta exacta de forja, el sobremetal de mecanizado y el paquete de inspección deberían definirse antes de la oferta.
Calidad y normas
| Material | UNS | Norma común | Uso típico |
|---|---|---|---|
| Titanio Grade 7 | UNS R52400 | ASTM B381 | Componentes forjados para servicio de corrosión severa |
| Titanio Grade 2 | UNS R50400 | ASTM B381 / ASTM B348 / ASTM B265 | Piezas generales de titanio resistentes a la corrosión cuando las condiciones de servicio lo permitan |
| Grade 12 titanio | UNS R53400 | ASTM B381 | Piezas químicas y de intercambiadores de calor que requieren Ti-0.3Mo-0.8Ni |
Formas de piezas forjadas y datos de tamaño

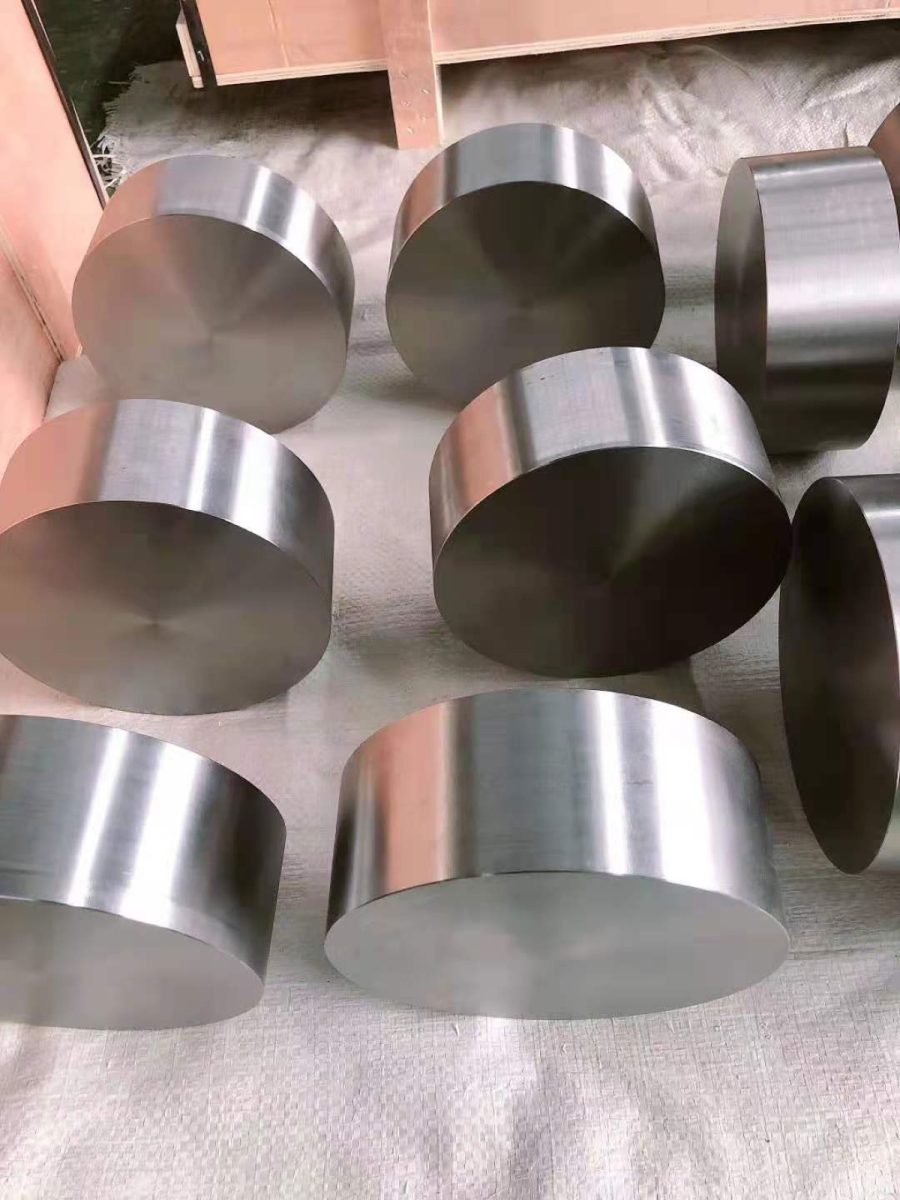

Las piezas forjadas de titanio Grade 7 pueden cotizarse como piezas forjadas en bruto, piezas en bruto premecanizadas o piezas mecanizadas acabadas, según el plano. Los compradores deberían definir el diámetro exterior, el diámetro interior, el espesor, la longitud, el peso, el sobrematerial de mecanizado, la tolerancia y si la dirección del flujo de grano o la estructura forjada están controladas por la especificación.
Aplicaciones
Componentes de válvulas y bombas para procesos químicos
Piezas en bruto para bridas, anillos, discos y conectores resistentes a la corrosión
Piezas de equipos para servicio con agua de mar y salmuera
Componentes de sistemas electroquímicos y de cloración
Piezas en bruto forjadas según plano para mecanizado en piezas personalizadas
Inspección y documentación
El alcance de los documentos de inspección para piezas forjadas Grade 7, incluidos MTC, composición química, resultados mecánicos y trazabilidad por número de colada, se confirma en la oferta y el pedido. Dependiendo del pedido, la inspección puede incluir controles dimensionales, inspección visual, PMI, ensayo ultrasónico, ensayo de dureza o documentación EN 10204 3.1. La aceptación sigue el plano y la especificación de compra del comprador.

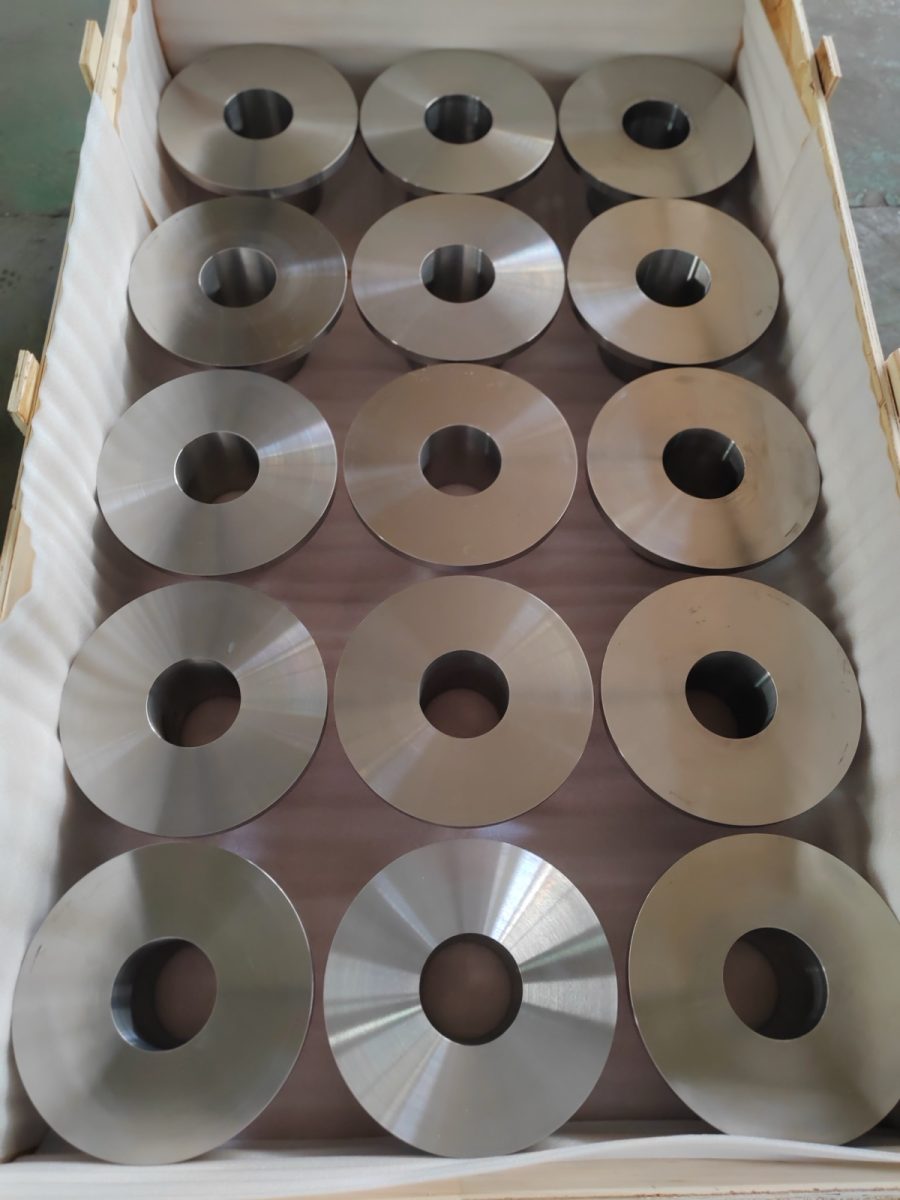

Información sobre embalaje y exportación
Las piezas forjadas deberían protegerse de daños por impacto, arañazos superficiales y mezcla de números de colada durante el embalaje. Las piezas forjadas pesadas pueden requerir cajas de madera, palés, protección para elevación y marcado individual. Las caras de sellado mecanizadas o las superficies de referencia deberían envolverse por separado.
Información necesaria para la solicitud de oferta
- Grade 7 / UNS R52400 y ASTM B381 o norma del proyecto
- Plano, dimensiones, peso, sobrematerial de mecanizado y cantidad
- Estado forjado en bruto, premecanizado o mecanizado acabado
- Requisitos de inspección, como UT, PMI, dureza o informe dimensional
- MTC, EN10204 3.1, marcado de colada y requisito de embalaje
Preguntas frecuentes
¿Por qué utilizar Grade 7 en lugar de Grade 2 para piezas forjadas?
Grade 7 contiene paladio y se selecciona para condiciones de corrosión más severas en las que Grade 2 puede no ser suficiente.
¿Qué norma se utiliza habitualmente para las piezas forjadas de titanio?
ASTM B381 se especifica habitualmente para las piezas forjadas de titanio, pero también deberían seguirse el plano y la especificación del proyecto.
¿Pueden suministrarse las piezas forjadas Grade 7 como piezas en bruto mecanizadas?
Sí. La solicitud de oferta debería indicar el sobrematerial de mecanizado, la tolerancia, las superficies de referencia y si se requiere el mecanizado final o solo el mecanizado en bruto.
Lista de comprobación para ofertas de piezas forjadas Grade 7
Para el precio final, incluya el medio de servicio, la temperatura de funcionamiento si se conoce, el plano de la pieza forjada, las dimensiones mecanizadas en bruto, las dimensiones mecanizadas acabadas, el sobrematerial de mecanizado, la ubicación del marcado del número de colada y la etapa de inspección requerida. Si la pieza se soldará, atornillará o sellará contra otro componente, proporcione las dimensiones de acoplamiento y los requisitos de acabado superficial para que la pieza en bruto forjada pueda cotizarse con el sobrematerial y el paquete de documentación correctos.
Detalles de especificación con fuentes
ASTM B381 enumera Grade F-7 como titanio sin alear con 0.12 a 0.25 por ciento de paladio bajo UNS R52400 (ASTM B381, alcance). Ti-0.15Pd es la abreviatura comercial de la misma calidad, y la cifra de esa abreviatura es una etiqueta nominal en lugar del valor de la norma, por lo que el certificado se comprueba frente al intervalo. Cuando la especificación propia del comprador indica un intervalo de paladio más estrecho, ese intervalo debe figurar en el texto del pedido y se revisa antes de valorar la consulta.
Debe utilizarse material conforme a ASTM B348 cuando se producen piezas forjadas según ASTM B381 (ASTM B381, materiales y fabricación), y la norma define una pieza forjada como cualquier producto del trabajo sobre metal al que se da una forma deseada mediante impacto o presión en martillos, máquinas de forja, recalcadoras, prensas o equipos de conformado relacionados (ASTM B381, terminología).
| Línea que debe incluir el pedido | Con qué lo contrasta Beiyu |
|---|---|
| Calidad y norma | ASTM B381 Grade F-7, UNS R52400, paladio de 0.12 a 0.25 por ciento |
| Forma y dimensiones de la pieza forjada | Barra redonda de 50 mm a 500 mm de diámetro y hasta 3000 mm de longitud, anillo de diámetro exterior de 50 mm a 2000 mm con diámetro interior de 10 mm a 900 mm y altura de 20 mm a 400 mm, disco de diámetro exterior de 50 mm a 2000 mm y altura de 20 mm a 500 mm, bloque de 50 mm a 600 mm |
| Condición | R o M, tomado de la tabla de piezas forjadas de Beiyu e indicado en el pedido |
| Inspección y certificación | Ensayos indicados por el comprador, suministrados con MTC y EN 10204 3.1 según el alcance del pedido |
Las dimensiones anteriores son los límites dentro de los que Beiyu oferta, y no indican qué hay en fábrica en un día determinado. La combinación viable de calidad, forma, estado e inspección se determina al revisar el plano.
Citar ASTM E8 para el ensayo de tracción o ASTM E1409 para oxígeno y nitrógeno mediante fusión en gas inerte explica cómo se obtuvo un número declarado (ASTM B381, documentos de referencia). No incorpora una inspección al pedido. El examen por ultrasonidos, la identificación positiva del material, los informes dimensionales y la inspección presenciada se aplican cuando el pedido los exige, y cada uno necesita su método, alcance y criterios de aceptación por escrito.
Dimensiones máximas de forja con las que se contrasta, en ambas unidades
Los límites anteriores se expresan en milímetros porque así suele llegar el plano. Los compradores que trabajan con planos en pulgadas comparan la capacidad en pulgadas, por lo que los mismos límites se repiten a continuación en ambas unidades. Nada de esto es una capacidad nueva; son los mismos límites expresados de forma que puedan compararse con una lista de proveedores sin convertir nada previamente.
| Forma forjada | Dimensión máxima con la que se contrasta | Mismo límite en pulgadas | Dimensión determinante |
|---|---|---|---|
| Anillo | Diámetro exterior hasta 2000 mm | hasta 78,7 in | Diámetro exterior, con diámetro interior hasta 900 mm (35,4 in) y altura hasta 400 mm (15,7 in) |
| Disco | Diámetro exterior hasta 2000 mm | hasta 78,7 in | Diámetro exterior, con espesor hasta 500 mm (19,7 in) |
| Bloque | Hasta 600 mm en la sección determinante | hasta 23,6 in | La sección indicada en el plano |
| Barra redonda forjada | Diámetro hasta 500 mm, longitud hasta 3000 mm | hasta 19,7 in de diámetro, 118 in de longitud | Diámetro y, después, longitud |
Estos son los límites del rango de producción utilizados para la revisión, no una declaración de existencias, y no todas las combinaciones de calidad, tamaño, estado e inspección existen en todo el rango. La combinación solicitada se confirma al preparar la oferta. Cuando un plano supera alguno de los límites anteriores, indíquelo en la consulta en lugar de redondear las dimensiones de la pieza a la baja, porque la respuesta puede ser simplemente negativa, y saberlo pronto vale más que un plano redondeado.
Dos campos determinan la respuesta más rápido que el propio tamaño. La dimensión determinante es aquella a la que se aplica la tolerancia, y en un anillo no siempre es el diámetro exterior. El estado de suministro, indicado como R o M en el pedido, corresponde a la misma línea que el tamaño, ya que el mismo tamaño nominal en otro estado supone un trabajo distinto.
Comparar productos de piezas forjadas de titanio
Categoría de piezas forjadas de titanio| Producto | Material | Referencia | Más adecuado para | Enlace |
|---|---|---|---|---|
| Piezas forjadas de titanio Grade 7 | Grade 7 (Ti-0.15Pd) | ASTM B381 | Piezas forjadas para ácidos reductores | Página actual |
| Bloque forjado de titanio Grade 5 | Grade 5 (Ti-6Al-4V) | ASTM B381 | Bloques forjados de alta resistencia | Ver |
| Piezas forjadas de titanio Grade 12 | Grade 12 | ASTM B381 | Piezas forjadas resistentes a la corrosión por resquicio | Ver |
| Piezas forjadas de titanio para implantes HIP | Ti-6Al-4V ELI | ASTM F136 | Material para piezas forjadas de implantes | Ver |
Productos de titanio relacionados
Categoría de piezas forjadas de titanio
Solicite una oferta para piezas forjadas de titanio Grade 7 | piezas forjadas ASTM B381 Ti-0.15Pd
Envíe el plano, el requisito de calidad o recubrimiento, las dimensiones, los datos operativos, la cantidad y las necesidades de certificados. Beiyu responde con la oferta, el plazo de entrega y el alcance de la documentación.
Especificación de piezas forjadas Grade 7 Ti-0.15Pd
Estos son los campos que necesita una línea de pedido. El requisito mecánico aplicable es el de ASTM B381 para la forma, el rango dimensional y el estado pedidos, por lo que se confirma según la norma del pedido al emitir la oferta, en lugar de trasladarlo desde otra norma de producto.
| Campo | Valor |
|---|---|
| Calidad | Grade 7 Ti-0.15Pd |
| Designación UNS | R52400 según ASTM B381 |
| Número Werkstoff | 3.7235 |
| Norma aplicable | ASTM B381 |
| Límites de composición seleccionados, porcentaje en masa | Composición química de Grade 2 más Pd de 0.12 a 0.25. La composición química completa se ajusta a la especificación aplicable. |
| Condición de suministro | R / M, indicado en el pedido |
Rango de suministro
| Forma | Rango |
|---|---|
| Barra redonda forjada | De 50 mm a 500 mm de diámetro, longitud hasta 3000 mm |
| Anillo | diámetro exterior de 50 mm a 2000 mm, diámetro interior de 10 mm a 900 mm, altura de 20 mm a 400 mm |
| Disco | diámetro exterior de 50 mm a 2000 mm, espesor de 20 mm a 500 mm |
| Bloque | De 50 mm a 600 mm, con la dimensión determinante tomada del plano |
El rango anterior corresponde a la capacidad de producción. No significa que todas las combinaciones de calidad, estado, superficie, tolerancia e inspección estén disponibles en todo el rango, y no es una declaración de existencias. La combinación solicitada se confirma al emitir la oferta.
Inspección y documentación
El alcance de inspección se establece en el pedido, no se da por supuesto. Indique qué exámenes se requieren, según qué norma y clase de aceptación y en qué etapa se realizan, porque esos cuatro campos permiten verificar objetivamente una línea de inspección durante la inspección de recepción.
Criterios de aceptación que puede pegar en su pedido
Calidad y norma: Grade 7 Ti-0.15Pd, ASTM B381, UNS R52400 Forma y dimensiones: ______ Tolerancia: ______ Estado: ______ (R / M, indicado en el pedido) Superficie: ______ (indique un valor de rugosidad cuando sea un criterio de aceptación) Tolerancia de forma: ______ Alcance de inspección: ______ (examen, norma de aceptación, clase y etapa) Certificado: certificado de inspección 3.1 según EN 10204, composición química trazable al número de colada, resultados mecánicos e identificación del lote de inspección según la especificación aplicable
Envíe el plano o la especificación de compra con esos campos cumplimentados y la consulta se revisará según la norma aplicable antes de fijar el precio.
