Gruppo anodico in titanio per ipoclorito di sodio
Gruppi di anodi in titanio per generatori di ipoclorito di sodio e apparecchiature per il trattamento delle acque. Formulare l'offerta in base a disegno della cella, forma del substrato, tipo di rivestimento, area attiva, mezzo operativo, densità di corrente, collegamento di alimentazione e requisiti documentali.
- DocumentiMTC ed EN 10204 3.1 su richiesta
- TracciabilitàNumero di colata e ambito del controllo confermati
- Dettagli della richiesta di offertaGrado, norma, dimensioni, tolleranza, quantità
- ImballaggioProtezione per l'esportazione secondo la forma e la lunghezza del prodotto
Presentazione del prodotto
Cella NaClOGenerazione di ipoclorito di sodio
Area attivaDefinita dal disegno della cella
TerminaleCollegamento di alimentazione esaminato prima dell'offerta
RivestimentoTipo di MMO in base al mezzo operativo
L'accettazione avviene secondo la specifica ordinata. I valori e le note sul rivestimento sono solo riferimenti per la richiesta di offerta. La composizione chimica finale, il rivestimento, il controllo dimensionale e la documentazione sono confermati dalla specifica d'acquisto e dai registri dello stabilimento produttore o del rivestimento.

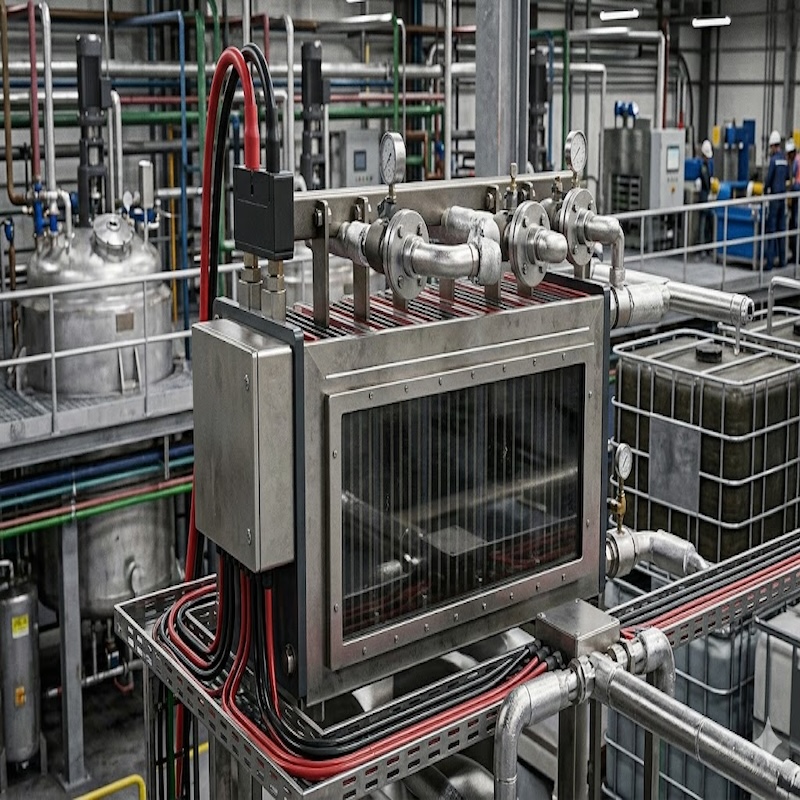

Gruppo di anodi in titanio per ipoclorito di sodio per celle di trattamento delle acque
Un gruppo di anodi in titanio per ipoclorito di sodio viene utilizzato nelle celle elettrolitiche che generano ipoclorito di sodio da una soluzione salina. Il substrato in titanio fornisce resistenza alla corrosione, mentre il rivestimento attivo viene scelto in funzione della reazione elettrochimica, della concentrazione di cloruri, della densità di corrente e delle condizioni operative previste. Beiyu fornisce gruppi di anodi in titanio su disegno per apparecchiature di trattamento delle acque, sistemi di disinfezione e celle elettrochimiche OEM.
Questo prodotto non è un articolo standard a catalogo. Il gruppo anodico finale dipende da struttura della cella, area attiva, distanza tra gli elettrodi, metodo di collegamento e mezzo operativo. Conviene inviare un disegno o una specifica del campione prima dell'offerta, in modo da poter verificare forma del substrato, requisiti del rivestimento ed estensione della documentazione.
Grado e norme
- Grado del substrato: il titanio commercialmente puro Grade 1 o Grade 2 è comunemente utilizzato per lamiere spesse anodiche, rete, tubo o telai fabbricati.
- Sistemi di rivestimento: rutenio-iridio, iridio-tantalio o altri sistemi di rivestimento MMO possono essere presi in considerazione in base all'elettrolita e ai requisiti della reazione.
- Forme: lamiera spessa, rete, tubo, barra, nastro, assemblaggio a telaio o gruppo di elettrodi su disegno.
- Preparazione superficiale: pulizia, decapaggio, sabbiatura o altri pretrattamenti possono essere discussi prima del rivestimento.
Dimensioni, tolleranza e superficie
Definire il gruppo anodico mediante il disegno della cella, includendo dimensioni degli elettrodi, distanza, area del rivestimento attivo, disposizione dei fori, collegamento del terminale, dimensioni del telaio, interfaccia della guarnizione e tolleranza. Conviene confermare preparazione superficiale e aree mascherate prima del rivestimento.
Ambito di applicazione
I gruppi di anodi per ipoclorito di sodio sono utilizzati in apparecchiature per la disinfezione dell'acqua, sistemi di clorazione per piscine, unità di elettrolisi della salamoia, apparecchiature per il trattamento ambientale e piccoli sistemi di generazione di ipoclorito in loco. Il progetto della cella deve considerare formazione di incrostazioni, concentrazione di cloruri, metodo di pulizia e ciclo operativo, poiché questi fattori influiscono sulla manutenzione degli elettrodi e sulle prestazioni in servizio.
Controllo e documentazione
La documentazione tipica può includere certificato del materiale del substrato, verbale di controllo dimensionale, riferimento della specifica del rivestimento, distinta di imballaggio e documenti di esportazione. Se il progetto richiede prove elettriche, informazioni sullo spessore del rivestimento, collaudo di terza parte o un formato specifico del rapporto, conviene indicarlo prima della conferma dell'ordine.
Imballaggio e informazioni per l'esportazione
Conviene imballare gli anodi in titanio rivestiti per evitare abrasione, piegatura e danni da contatto durante la spedizione. Le piccole lamiere spesse per elettrodi possono essere separate con materiale protettivo, mentre i gruppi di elettrodi più grandi possono richiedere supporti rigidi o imballaggio in casse di legno. Quando richiesto, la marcatura può riportare codice del pezzo, numero del disegno, tipo di rivestimento o numero di colata.
Informazioni necessarie per la richiesta di offerta
- Disegno della cella, disposizione degli elettrodi e dettagli di collegamento
- Grado, forma e dimensioni del substrato in titanio
- Tipo di rivestimento, area attiva e densità di corrente se specificata
- Mezzo operativo, concentrazione di cloruri, temperatura e metodo di pulizia
- Quantità, estensione dei controlli, documentazione e requisiti di imballaggio
FAQ
Beiyu può formulare un'offerta per un gruppo anodico completo a partire da un disegno?
Sì. Inviare disegno, area attiva, requisiti del rivestimento e dettagli di collegamento per consentire la verifica dell'offerta rispetto al progetto della cella.
Quale rivestimento conviene utilizzare per la generazione di ipoclorito di sodio?
Il rivestimento dipende dalle condizioni dell'elettrolita, dalla densità di corrente e dal progetto dell'apparecchiatura. I rivestimenti rutenio-iridio e altri rivestimenti MMO sono opzioni comuni per applicazioni di sviluppo di cloro.
Il gruppo anodico può essere imballato per l'esportazione?
Sì. È possibile predisporre l'imballaggio per proteggere superfici rivestite, zone di collegamento e bordi lavorati durante la spedizione internazionale.
Verifica dei requisiti d'acquisto prima della produzione
Prima dell'inizio della produzione, conviene verificare il disegno dell'anodo rispetto a involucro della cella, posizione della guarnizione, collegamento del cavo o della barra conduttrice, distanza tra gli elettrodi e accesso per la pulizia. Se l'apparecchiatura funzionerà con acqua dura o concentrazioni variabili di salamoia, conviene descrivere anche la tendenza alla formazione di incrostazioni e il metodo di manutenzione. Questi dettagli aiutano a confermare se sia opportuno fornire il gruppo anodico come lamiere spesse singole, telaio saldato, modulo sostituibile o assemblaggio completo di elettrodi.
Per ordini OEM ripetuti, codici dei pezzi, riferimenti dei rivestimenti ed etichette di imballaggio possono essere mantenuti coerenti con i disegni dell'apparecchiatura dell'acquirente. Per ordini di prototipi, Beiyu può formulare l'offerta secondo la prima revisione del disegno e aggiornare l'offerta commerciale dopo la conferma dell'area attiva finale, dei dettagli di collegamento e dell'estensione dei controlli.
Applicazioni comuni
Celle per generatori di ipoclorito di sodio
Apparecchiature per la disinfezione dell'acqua
Elettrolisi di acqua di mare e salamoia
Assemblaggi di gruppi anodici di ricambio
Dettagli delle specifiche con fonti
Un gruppo anodico è un assieme e le offerte per gli assiemi si formulano a partire da un disegno anziché da una riga relativa al materiale. Le parti da descrivere separatamente sono gli elementi anodici con il relativo substrato e rivestimento, gli elementi catodici, la distanza e il sistema di fissaggio che mantiene l'interstizio, il collegamento elettrico e la tenuta nei punti in cui i conduttori escono dalla zona a contatto con il fluido. Una richiesta che indica solo dimensioni complessive e corrente nominale lascia ognuno di questi aspetti alla configurazione standard del fornitore.
Il metallo alla base dell'assieme conserva comunque i propri criteri di accettazione e la sua tracciabilità risale più indietro di quanto si aspettino molti acquirenti. La composizione viene riportata a partire dal lingotto e la specifica per barre e billette ASTM B348 richiede il prelievo e la registrazione dei campioni sia dalla testa sia dal fondo del lingotto anziché da una sola posizione (ASTM B348, note alla tabella dei requisiti chimici). Tale specifica copre barre e billette anziché elettrodi assemblati, quindi non costituisce la base di accettazione di un gruppo, ma mostra cosa rappresenta il numero di colata sul certificato di un elemento: una colata documentata, campionata in più punti. Beiyu Titanium verifica disegno, specifica degli elementi, configurazione dei collegamenti e ambito del controllo prima dell'offerta ed emette un certificato di collaudo 3.1 secondo EN 10204 con tracciabilità tramite il numero di colata per le parti in titanio.
Che cosa determina la reazione della cella nell'ordine
Un generatore di ipoclorito produce il proprio disinfettante dalla salamoia, quindi l'anodo viene dimensionato in funzione della reazione anziché del volume del serbatoio. La reazione principale vede cloruro di sodio e acqua produrre ipoclorito di sodio e idrogeno. All'anodo il cloruro viene ossidato a cloro, al catodo l'acqua viene ridotta a idrogeno e idrossido, e il cloro reagisce poi con la soda caustica in soluzione formando l'ipoclorito che esce dalla cella.
| Che cosa produce la reazione | Che cosa significa per l'ordine |
|---|---|
| Cloro sviluppato all'anodo | La famiglia di rivestimento è definita: si tratta di un servizio con sviluppo di cloro, quindi un sistema a base di rutenio anziché uno per sviluppo di ossigeno |
| Idrogeno sviluppato al catodo | Il gas deve uscire dalla cella, quindi la distanza tra gli elettrodi e la disposizione del gruppo fanno parte della richiesta e non sono dettagli |
| Ipoclorito formato in soluzione | La concentrazione e la portata della salamoia determinano la concentrazione raggiunta, quindi occorre indicare l'elettrolita insieme alla corrente |
I sistemi di clorazione salina funzionano con alcune migliaia di parti per milione di sale, comunemente circa 3000 ppm, pari a circa 3 grams per litre e a circa un decimo della salinità dell'acqua di mare. Si tratta di una pratica del settore e non di una specifica Beiyu Titanium, e il valore di regolazione esatto proviene dal produttore della cella. Va comunque riportato nella richiesta, perché il punto operativo varia con la concentrazione, che determina il servizio della cella a cui l'anodo deve corrispondere.
Il rivestimento al rutenio per questo servizio viene quotato sotto 2000 A/m² con un carico di metallo prezioso da 5 a 20 g/m² e uno spessore del rivestimento da 5 a 20 µm. Questi sono gli intervalli di fornitura di Beiyu Titanium per questo servizio, confermati in fase di offerta per la combinazione ordinata. Il substrato è certificato secondo i propri requisiti, in conformità a EN 10204 3.1 con tracciabilità tramite il numero di colata.
Confrontare i prodotti anodici in titanio
Categoria anodi in titanio| Prodotto | Materiale | Riferimento | Ideale per | Collegamento |
|---|---|---|---|---|
| Anodi in titanio rivestiti MMO | Substrato in titanio Grade 1 / Grade 2 | Specifica del rivestimento | Requisiti generali degli anodi MMO | Visualizzare |
| Anodi in titanio Ru-Ir | Rivestimento MMO Ru-Ir | Specifica a disegno | Sviluppo di cloro e sistemi NaClO | Visualizzare |
| Anodo in titanio placcato platino | Titanio platinato Pt | Specifica a disegno | Celle elettrochimiche e per trattamento delle acque | Visualizzare |
| Gruppo anodico per ipoclorito di sodio | Assieme in titanio MMO | Disegno della cella | Gruppi di ricambio per generatori NaClO | Pagina attuale |
| Elettrodi di titanio | Rivestimento MMO / Pt | Specifica a disegno | Assiemi di elettrodi personalizzati | Visualizzare |
Prodotti in titanio correlati
Categoria anodi in titanio
Per vedere chi altro pubblica questo materiale e cosa dichiara ciascuno, consultare Fornitori di anodi di titanio per ipoclorito di sodio: confronto tra cinque pagine aziendali.
Richiedere un'offerta per gruppo di anodi in titanio per ipoclorito di sodio
Inviare disegno, grado o requisito di rivestimento, dimensioni, dati operativi, quantità e necessità relative ai certificati. Beiyu risponde con offerta, tempi di consegna e ambito della documentazione.
