Parti in titanio lavorate meccanicamente di precisione | Componenti CNC personalizzati

Componenti in titanio lavorati a CNC su misura da disegno

Beiyu fornisce componenti in titanio lavorati meccanicamente di precisione su misura per assiemi aerospaziali, componenti per applicazioni mediche, componenti marini, apparecchiature chimiche, elementi di fissaggio, alberi, staffe, blocchi e attrezzature industriali. Per i componenti in titanio lavorati meccanicamente conviene formulare l'offerta sulla base dei disegni, così da riesaminare grado, tolleranza, finitura superficiale e requisiti di controllo prima della produzione o dell'approvvigionamento.

I materiali comuni comprendono Grade 2 per parti resistenti alla corrosione, Grade 5 / Ti-6Al-4V per componenti con un rapporto resistenza/peso superiore e Grade 7 o Grade 12 per determinati ambienti chimici o marini. La scelta del materiale dovrebbe seguire i requisiti del disegno e le condizioni di servizio previste.

Opzioni di materiale e requisiti del disegno

Pianificazione di tolleranze, finitura superficiale e controlli

Le richieste di offerta dovrebbero indicare dimensioni critiche, classe di tolleranza, rugosità superficiale, norma della filettatura, stato di trattamento termico, controllo delle bave, requisito di pulizia e quantità. Se il pezzo è utilizzato in un assemblaggio critico, sarebbe opportuno definire i punti di controllo e i criteri di accettazione nel disegno o nella specifica d'acquisto.

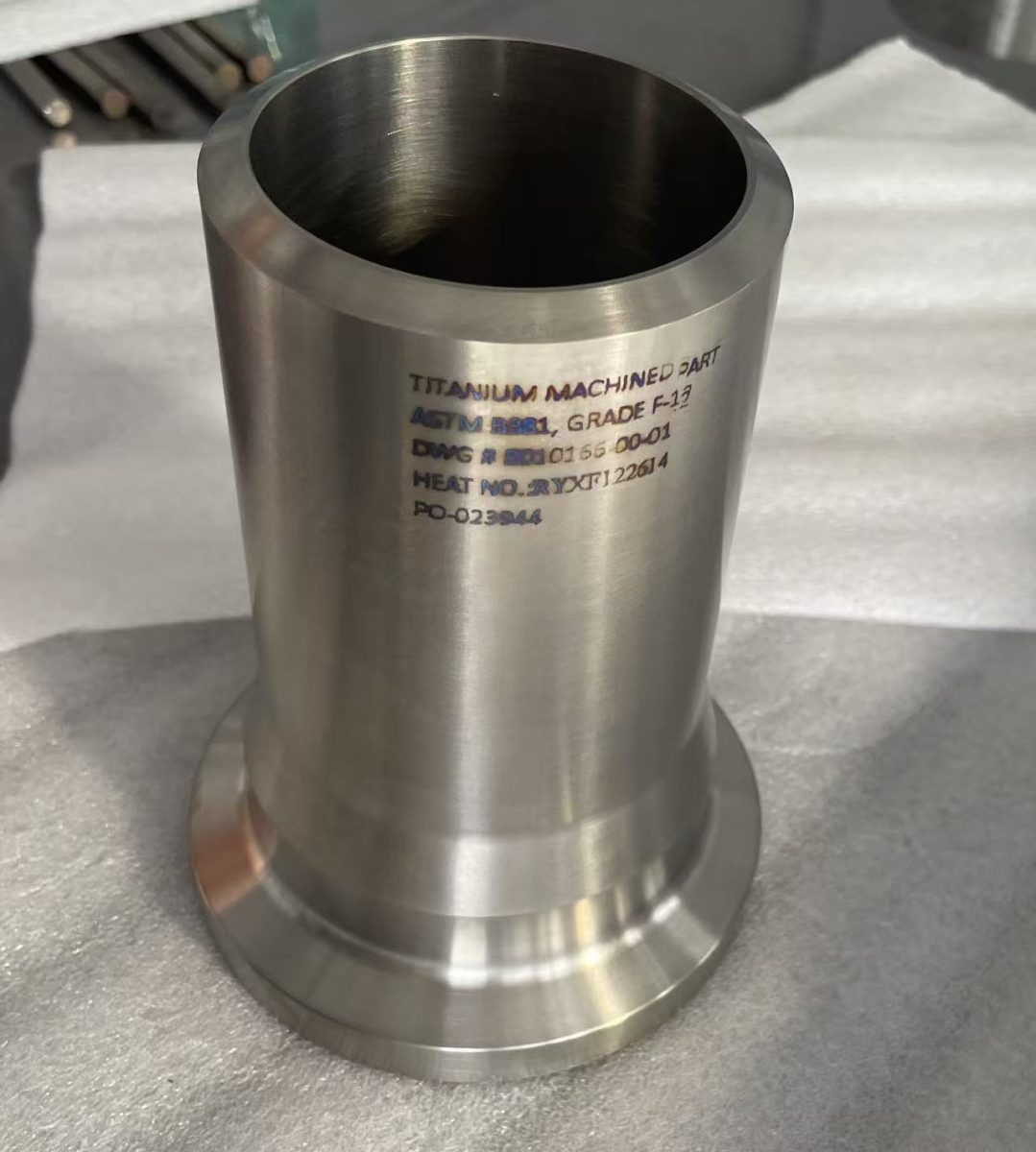

Per le parti lavorate meccanicamente ricavate da pezzi forgiati o barre, la richiesta di offerta dovrebbe indicare se per la materia prima sono necessari certificati del materiale, tracciabilità tramite il numero di colata, controllo a ultrasuoni o requisiti delle proprietà meccaniche.

Se richiesto, il controllo con liquidi penetranti (PT) e il relativo ambito di rendicontazione e tracciabilità devono essere indicati nel disegno, nell'offerta e nell'ordine d'acquisto.

Applicazioni comuni

• Staffe, blocchi e parti strutturali leggere per applicazioni aerospaziali
• Strumenti e componenti per applicazioni medicali quando il disegno specifica il titanio
• Alberi, distanziali, ugelli ed elementi di fissaggio per apparecchiature chimiche
• Accessori nautici e parti lavorate meccanicamente resistenti alla corrosione
• Attrezzature di fissaggio industriali, parti filettate e componenti in titanio su misura

Controllo e documentazione

Gli acquirenti possono richiedere certificato del materiale, documentazione EN10204 3.1, tracciabilità tramite il numero di colata, rapporto di controllo dimensionale, controllo superficiale e controllo con calibri per filettature. A seconda dell'applicazione, prima dell'offerta è possibile specificare prove PMI, controllo a ultrasuoni, prove di durezza, controllo CMM o collaudo di terza parte.

Per un esempio documentato di come requisiti del disegno, misure registrate ed evidenze di accettazione vengono mantenuti distinti, consultare questo caso di disegno e controllo specifico di progetto.

Imballaggio e informazioni per l'esportazione

Le parti in titanio lavorate meccanicamente di precisione dovrebbero essere imballate in modo da proteggere filettature, superfici di tenuta, spigoli vivi e superfici finite. Le parti piccole possono essere imballate per codice articolo e numero di disegno, mentre quelle più grandi possono richiedere protezioni in schiuma, scatole di cartone, casse di legno o pallet. Le etichette dovrebbero corrispondere a ordine d'acquisto, revisione del disegno, grado del materiale e quantità.

Informazioni necessarie per la richiesta di offerta

• File di disegno: PDF, STEP, DWG o informazioni sul campione
• Grado del materiale e norma
• Dimensioni critiche, tolleranza e finitura superficiale
• Quantità e applicazione prevista
• Requisiti di controllo, certificazione e tracciabilità
• Requisiti di imballaggio e destinazione

FAQ

Quali file sono necessari per un'offerta di parti in titanio lavorate meccanicamente?

Sono preferibili disegni PDF e file STEP. La richiesta di offerta dovrebbe includere anche grado del materiale, tolleranza, quantità, finitura superficiale e requisiti di controllo.

Quale grado di titanio si utilizza per le parti lavorate CNC?

La scelta del grado dipende dal disegno e dall'applicazione. Grade 2 è comune per parti resistenti alla corrosione, mentre Grade 5 / Ti-6Al-4V viene utilizzato quando è richiesto un rapporto resistenza/peso superiore.

È possibile fornire rapporti di controllo con le parti lavorate meccanicamente?

Nella richiesta di offerta è possibile specificare rapporti di controllo, inclusi controllo dimensionale, controllo con calibri per filettature, rapporto CMM, certificato del materiale o collaudo di terza parte ove richiesto.

Dettagli della richiesta di offerta per parti in titanio lavorate meccanicamente di precisione

Per le parti in titanio lavorate meccanicamente di precisione, le offerte dipendono dalla documentazione di disegno più che dal nome di catalogo. Gli acquirenti dovrebbero fornire disegni 2D, file 3D ove disponibili, grado, tolleranza, finitura superficiale, norma della filettatura, quantità, punti di controllo e indicare se il materiale deve essere fornito con documentazione ASTM, AMS o per uso medicale. Per le parti ricorrenti, includere la cronologia delle revisioni e le eventuali dimensioni critiche che richiedono un controllo CMM o con calibri speciali.
