Piastra di costruzione in titanio per stampa 3D di metalli | Grade 5 / Grade 23

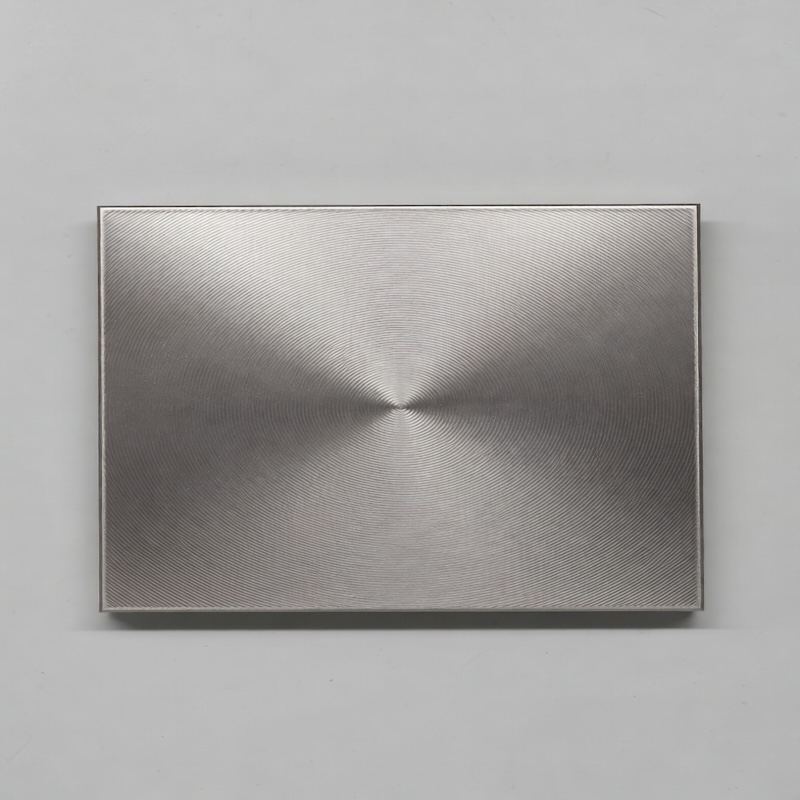

Piastra di costruzione in titanio per stampa 3D di metalli

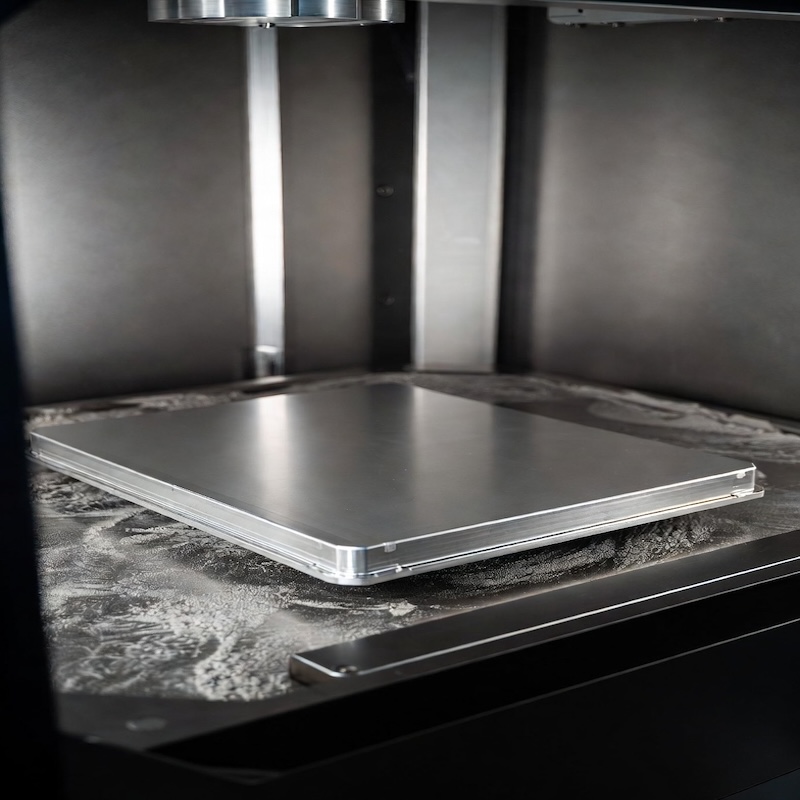

Le piastre di costruzione in titanio vengono utilizzate come piastre di fissaggio specifiche per macchina nei sistemi di produzione additiva di metalli. Beiyu formula offerte per piastre di costruzione in titanio in base a modello della macchina, disegno, grado della lega, dimensioni della piastra, planarità, disposizione dei fori, finitura superficiale e requisiti di controllo dell'acquirente. La pagina si rivolge a uffici acquisti, ingegneri di produzione additiva e gruppi di manutenzione delle macchine che necessitano di una richiesta di offerta tecnica anziché di un articolo generico da catalogo.

I requisiti delle piastre di costruzione variano in base al sistema di polveri, alla piattaforma della macchina e alle pratiche di ripristino superficiale. Una piastra utilizzata per polvere Ti-6Al-4V, materiale Grade 23, attività di sviluppo con titanio CP o costruzioni di qualifica dovrebbe essere quotata sulla base del disegno esatto e delle note di processo. Non considerare tutte le piastre di costruzione come grezzi intercambiabili.

Gradi e norme disponibili

Requisiti dimensionali, di lavorazione meccanica e di disegno

Le richieste di offerta dovrebbero includere spessore, larghezza e lunghezza della piastra, tolleranza di planarità, superfici di riferimento, disposizione dei fori per bulloni, svasatura, smusso, stato dei bordi e quantità. Se la superficie della piastra sarà ripristinata ripetutamente, indicare lo spessore residuo minimo e il sovrametallo per il ripristino superficiale. Se l'acquirente necessita di una piastra di ricambio per una macchina esistente, includere il modello della macchina e una foto o un disegno della piastra originale.

Note sulla selezione del materiale

Le piastre di costruzione in titanio vengono normalmente valutate quando la lega stampata, il controllo della contaminazione e i cicli termici richiedono una piastra compatibile con il titanio. Le piastre di fissaggio in alluminio o acciaio possono essere adatte ad altri sistemi di macchine, ma le costruzioni con polvere di titanio richiedono generalmente una scelta del materiale confermata dal responsabile tecnico del processo. Il grado corretto dipende dal materiale stampato, dalle regole di qualifica della macchina e dai criteri interni di accettazione dell'acquirente.

Controllo e documentazione

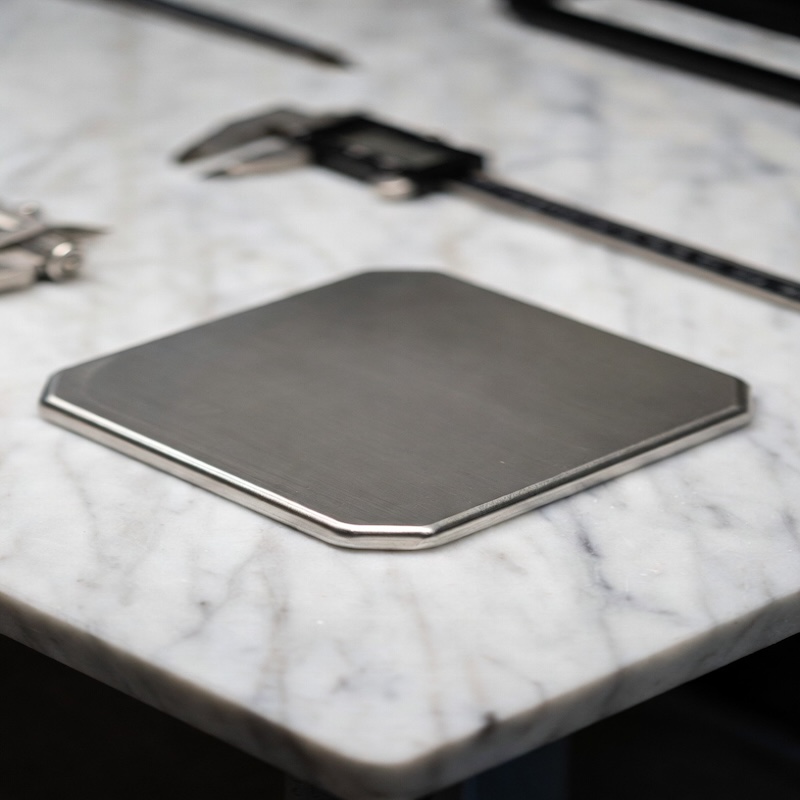

I requisiti di controllo possono includere rapporto dimensionale, controllo della planarità, controllo della rugosità superficiale, PMI, certificato del materiale, tracciabilità tramite il numero di colata e documentazione EN10204 3.1. Se la piastra viene utilizzata per costruzioni aerospaziali, medicali o di qualifica, sarebbe opportuno che l'acquirente indicasse la norma richiesta per il materiale e l'ambito del certificato prima dell'offerta.

Imballaggio e informazioni per l'esportazione

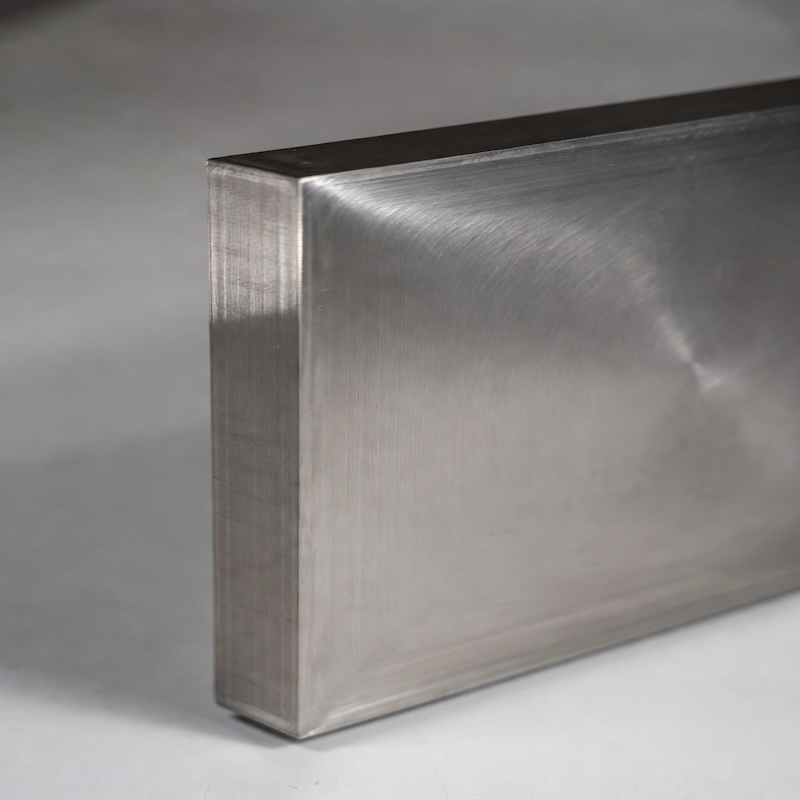

Le piastre di costruzione dovrebbero essere imballate per proteggere le facce lavorate, i bordi dei fori e le marcature identificative. L'imballaggio può prevedere pellicola protettiva superficiale, materiale di separazione, supporti in schiuma e casse di legno in base alle dimensioni e al peso della piastra. Le etichette dovrebbero identificare grado del materiale, numero di colata, dimensioni e quantità quando è richiesta la tracciabilità.

FAQ

Quali informazioni occorrono per un'offerta per una piastra di costruzione in titanio?

Inviare modello della macchina, disegno della piastra, dimensioni, grado, planarità, disposizione dei fori, finitura superficiale, quantità e documenti di controllo.

Beiyu può formulare offerte per piastre di costruzione Grade 5 e Grade 23?

Sì. È possibile formulare offerte per Grade 5 e Grade 23 quando l'acquirente fornisce norma del materiale, disegno e criteri di accettazione.

La superficie della piastra può essere lavorata con una finitura specifica?

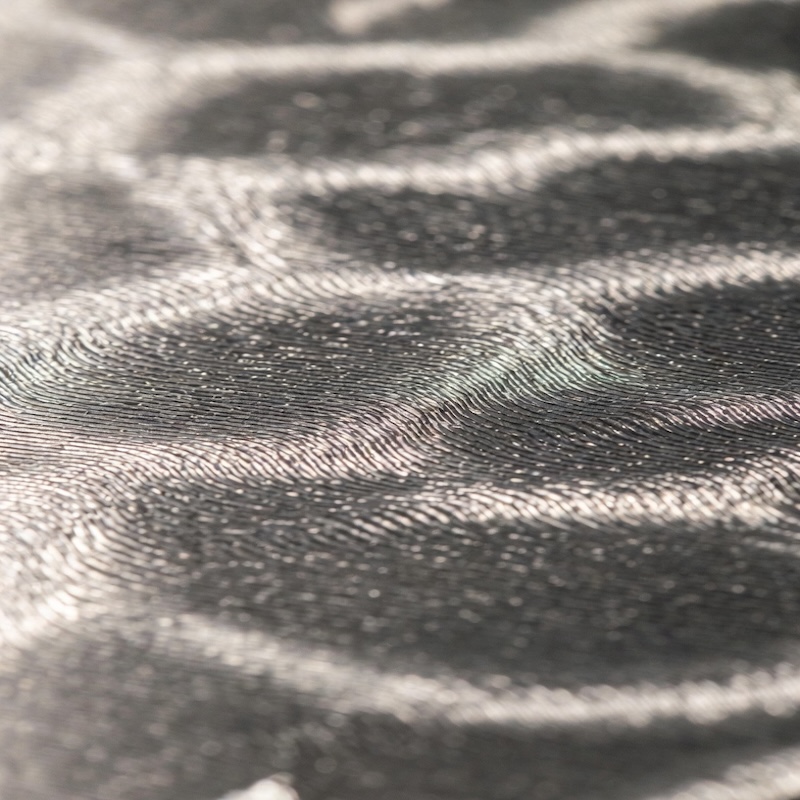

Sì. Indicare rugosità superficiale richiesta, stato di rettifica o lavorazione meccanica e se la superficie della piastra sarà ripristinata dopo l'uso.

Note per ordini ripetuti

Per ordini ripetuti di piastre di costruzione, allegare alla nuova richiesta di offerta il precedente modello della macchina, la revisione del disegno, il grado, la tolleranza di planarità, la finitura superficiale e il rapporto di controllo. Se la superficie della piastra è stata ripristinata dopo l'uso, includere il sovrametallo per il ripristino superficiale e lo spessore minimo utilizzabile, affinché la piastra di ricambio possa essere quotata rispetto alla stessa base operativa.
