Quando si acquista titanio industriale, l'ordine dipende dalla corrispondenza tra grado, forma, dimensioni e condizioni di corrosione, non dalla parola titanio. Questa pagina tratta elettrodi in titanio (anche rivestiti di platino), tubi e lamiere spesse in titanio nei gradi comuni (Grade 2, 5, 7), campi metrici per la richiesta di offerta, corrispondenze UNS/ASTM e certificato di collaudo 3.1 secondo EN 10204. Si rivolge a tecnici e acquirenti, non ai beni di consumo.
Elettrodi in titanio e anodi in titanio rivestiti di platino
Il titanio è un substrato comune per elettrodi nei processi elettrochimici, nella galvanostegia e nella protezione catodica, perché può mantenere un film protettivo di ossido in molti ambienti contenenti cloruri. Il rivestimento determina la funzione: un anodo in titanio rivestito di platino è usato per rivestimenti galvanici ed elettrolisi, mentre un anodo MMO (ossidi metallici misti, ad esempio Ru-Ir) è usato nella produzione cloro-alcali e nella protezione catodica.
| Forma | Norma indicata dalla guida |
|---|---|
| Lamiera spessa | ASTM B265 |
| Tubo | ASTM B338 |
| Barra | ASTM B348 |
- Anodo in titanio rivestito di platino per galvanostegia ed elettrolisi, vedere anodo in titanio platinato.
- Anodo MMO Ru-Ir per cloro-alcali e protezione catodica, vedere anodo in titanio Ru-Ir.
Il substrato dell'elettrodo è generalmente una lamiera spessa o una barra in titanio Grade 1 o Grade 2; il rivestimento viene specificato separatamente per l'ambiente elettrochimico.
Gradi comuni per tubi e lamiere spesse
Il titanio industriale comprende soprattutto titanio commercialmente puro e alcune leghe, scelti in base alle esigenze di resistenza alla corrosione e resistenza meccanica, non scegliendo il grado più alto.
| Grado | UNS | Caratteristiche e impiego |
|---|---|---|
| Grade 2 (CP) | R50400 | Grado di riferimento per impieghi chimici, acqua di mare e scambiatori di calore; buona resistenza alla corrosione, facile da saldare e formare |
| Grade 5 (Ti-6Al-4V) | R56400 | Alta resistenza per componenti strutturali; resistenza alla corrosione inferiore al CP |
| Grade 7 (Ti-Pd) | R52400 | Titanio CP con palladio; valutato quando serve una resistenza alla corrosione superiore al Grade 2 in acidi riducenti come HCl o H2SO4 |
Norme per forma: lamiera spessa ASTM B265, tubo ASTM B338, barra ASTM B348; il certificato di collaudo 3.1 secondo EN 10204 è utilizzato nei mercati internazionali. Per gli scambiatori, i due articoli solitamente oggetto di offerta congiunta sono il piastra tubiera in titanio Grade 2 e la scambiatore di calore a fascio tubiero in titanio assieme.
Come indicare le dimensioni metriche nella richiesta di offerta
Gli acquirenti vietnamiti cercano e richiedono offerte prevalentemente secondo dimensioni metriche (diametro, spessore). Per consentire al fornitore di verificare norma, tolleranza e processo produttivo, indicare i seguenti campi anziché soltanto "tubo in titanio" o "lamiera spessa in titanio":
| Forma | Campi da fornire nella richiesta di offerta | Norma |
|---|---|---|

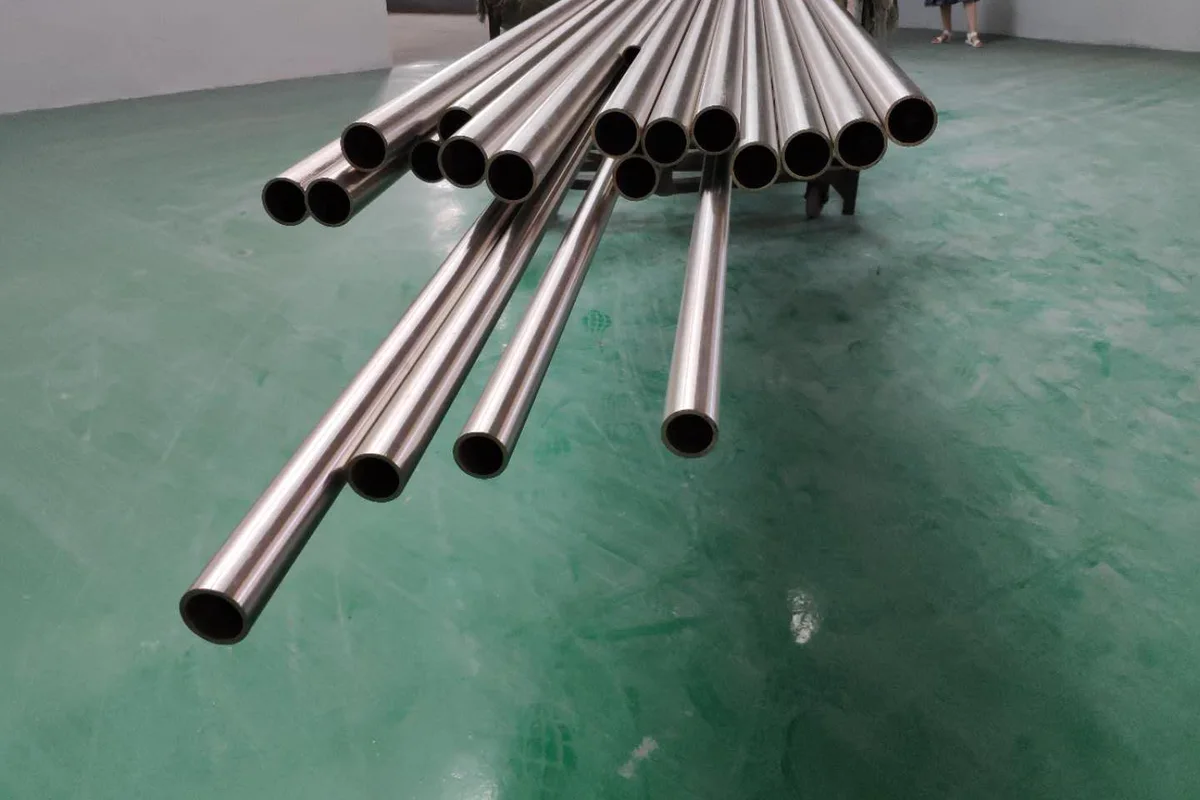

| Tubo in titanio | diametro esterno (OD/phi), spessore di parete, lunghezza, senza saldatura o saldato, tolleranza | ASTM B338 |
| Lamiera spessa in titanio | spessore, larghezza x lunghezza, tolleranza, stato superficiale e quantità | ASTM B265 |
| Barra di titanio | diametro, lunghezza, stato del materiale, tolleranza e stato superficiale | ASTM B348 |
Per impieghi in acqua di mare e chimici, la logica di scelta del grado è nella nostra guida alla resistenza alla corrosione in acqua di mare.
Certificato del materiale: cosa verificare all'importazione
Per le consegne di elettrodi, tubi e lamiere spesse di titanio, leggere il documento di controllo confrontandolo con l'ordine d'acquisto, la norma di prodotto ordinata e il tipo di documento effettivamente specificato. Un certificato EN 10204 3.1 riporta i risultati del controllo specifico sul materiale fornito ed è convalidato dal rappresentante autorizzato del produttore per il controllo, indipendente dal reparto di produzione. L'identificativo di tracciabilità deve collegare il documento al materiale fornito. Se è richiesto 3.2 o un altro controllo indipendente, definire nella richiesta di offerta i soggetti responsabili, i punti di presenziamento, i rapporti e il programma. L'elenco completo dei campi per le richieste di offerta è nella nostra lista di controllo per la richiesta di offerta di barre di titanio.
Domande frequenti
A cosa serve un anodo in titanio rivestito di platino?
Il substrato in titanio rimane stabile in un ambiente elettrochimico contenente cloruri, mentre il rivestimento di platino fornisce la superficie anodica per galvanostegia ed elettrolisi. Per la produzione cloro-alcali e la protezione catodica si usa generalmente un anodo MMO Ru-Ir anziché il platino.
Qual è la differenza tra titanio Grade 2 e Grade 5?
Grade 2 è titanio commercialmente puro, con buona resistenza alla corrosione e resistenza meccanica moderata, ed è il grado di riferimento per acqua di mare e impieghi chimici; Grade 5 (Ti-6Al-4V) aggiunge alluminio e vanadio per ottenere alta resistenza meccanica, ma minore resistenza alla corrosione. Scegliere Grade 2 per la resistenza alla corrosione, Grade 5 per la resistenza strutturale.
Che cos'è il certificato del materiale EN 10204 3.1?
EN 10204 definisce i tipi di documenti di controllo; non stabilisce i requisiti di prodotto. Un certificato di tipo 3.1 fornisce i risultati del controllo specifico sui prodotti consegnati sotto la responsabilità del rappresentante indipendente del produttore per il controllo e affianca la specifica di prodotto applicabile senza sostituirla. Indicare il tipo di documento nella richiesta di offerta e nell'ordine d'acquisto, quindi verificare che il certificato emesso riporti i risultati e la tracciabilità richiesti dal materiale, dalla forma e dalle dimensioni ordinati.
Substrato e rivestimento sono due righe separate nell'ordine
Un anodo in titanio rivestito presenta due questioni di accettazione risolte da documenti diversi. Il titanio sottostante è un semilavorato con un grado, una specifica di prodotto e un certificato. Il rivestimento sovrastante è un processo con una propria descrizione e nessuna specifica di prodotto per il titanio lo copre. Un ordine che indica solo il rivestimento lascia il substrato a una scelta predefinita, mentre un ordine che indica solo il grado lascia indefinita la superficie di lavoro.
| Voce dell'ordine | A quale strato appartiene | Cosa definisce |
|---|---|---|
| Grado con il relativo numero UNS | Substrato | I limiti di composizione rispetto ai quali il certificato riporta i risultati |
| Specifica e forma del prodotto | Substrato | Se si applicano i requisiti per tubo, lamiera spessa o barra |
| Dimensioni con tolleranza | Substrato | L'accettazione dimensionale al ricevimento |
| Stato superficiale prima del rivestimento | Substrato | Lo stato su cui viene applicato il rivestimento, indicato separatamente dallo stato metallurgico |
| Descrizione del rivestimento | Rivestimento | Cosa viene applicato e su quali facce |
| Rapporti richiesti | Entrambi | Se arrivano sia il certificato del substrato sia la documentazione del rivestimento |
La specifica per barre e billette ASTM B348 elenca i rapporti richiesti e la gestione del materiale respinto tra le voci previste per l'ordine (ASTM B348, informazioni per l'ordine). Disciplina barre e billette anziché assiemi rivestiti, ma il principio resta valido al cambiare della forma: su un articolo a due strati occorre rispondere a queste due voci due volte, una per il metallo e una per la superficie di lavoro.
Dettagli delle specifiche con fonti
Le norme ASTM per le forme di prodotto riportano i numeri che una richiesta di offerta metrica dovrebbe ripetere: lamiere spesse secondo B265, tubi secondo B338 e barre secondo B348, con i gradi tabulati sopra corrispondenti a UNS R50400 per Grade 2, R56400 per Grade 5 e R52400 per Grade 7, la cui aggiunta di palladio da 0.12 a 0.25 per cento fornisce il margine negli acidi riducenti. La stessa EN 10204 definisce il documento 3.1 descritto in questa pagina, un certificato i cui risultati di controllo specifico sono validati dal rappresentante autorizzato del fabbricante per il controllo, indipendente dal reparto di produzione.
Beiyu Titanium offre le tre forme di questa pagina da un'unica gamma dello stabilimento produttore: tubo saldato in titanio da 6.35 a 1219 mm di diametro esterno con spessori di parete da 0.5 a 25.4 mm e lunghezze fino a 22000 mm, tubo senza saldatura da 5 a 325 mm di diametro esterno e lamiera spessa da 0.5 a 70 mm di spessore. Per gli elettrodi Beiyu fornisce il substrato Grade 1 o Grade 2 della stessa gamma, con rivestimento in platino o MMO specificato separatamente per il servizio elettrochimico come indicato in questa pagina, e ogni consegna Beiyu viene rilasciata con un certificato di collaudo 3.1 secondo EN 10204 e tracciabilità tramite il numero di colata.
Richiedere un'offerta per elettrodi, tubi o lamiere spesse in titanio
Per formulare un'offerta di titanio industriale, Beiyu necessita di: grado (Grade 2/5/7, o codice UNS/ASTM), forma e norma, dimensioni metriche (diametro esterno del tubo x spessore di parete / spessore della lamiera spessa / diametro della barra), quantità, servizio o fluido, tipo di rivestimento se si tratta di un elettrodo e tipo di documento di controllo richiesto. Indicare nella richiesta di offerta l'eventuale ambito relativo a documenti EN 10204 3.1 o 3.2, prove, convalida e tracciabilità tramite il numero di colata, affinché Beiyu possa confermarlo prima del rilascio dell'ordine. Contattare Beiyu Titanium per una richiesta di offerta.
| Campo da indicare | Dettaglio |
|---|---|
| Grado | Grade 2, 5 o 7, oppure il codice UNS o ASTM |
| Forma e norma | Entrambi |
| Dimensioni metriche | Diametro esterno del tubo x spessore di parete, oppure spessore della lamiera spessa |
