Tubos de bicicleta de titanio Grade 9 en Ti-3Al-2.5V para proyectos de cuadros, horquillas, manillares y componentes tubulares ligeros. Los compradores deberían confirmar el OD del tubo, el espesor de pared, la longitud, la rectitud, el estado superficial, la trazabilidad por número de colada y si el pedido sigue especificaciones de cuadros de bicicleta basadas en planos.
- Material: tubos de titanio Grade 9 / Ti-3Al-2.5V
- Uso habitual: tubos para cuadros de bicicleta y piezas tubulares ligeras basadas en planos
- Detalles de la solicitud de oferta: OD, espesor de pared, longitud, tolerancia, acabado, cantidad y paquete de certificados
- DocumentosMTC y EN 10204 3.1 a petición
- TrazabilidadNúmero de colada y alcance de la inspección confirmados
- Datos de la solicitud de ofertaCalidad, norma, dimensiones, tolerancia, cantidad
- EmbalajeProtección para la exportación según la forma y la longitud del producto
Introducción al producto
Requisito de tubo Grade 9 Ti-3Al-2.5VNorma aplicable o referencia de la RFQ
Tamaño del tubo Grade 9, pared, ubicación en el cuadro, tolerancia y acabadoInformación básica necesaria para la oferta
OD, espesor de pared, longitud recta, ovalidad y condición superficialRevisión dimensional antes de la producción
MTC / EN 10204 3.1Documentos de trazabilidad cuando se requieran
La aceptación se realiza conforme a la especificación solicitada. La calidad final, la composición química, las dimensiones, la inspección y la documentación se confirman mediante la especificación de compra y el certificado de materiales.

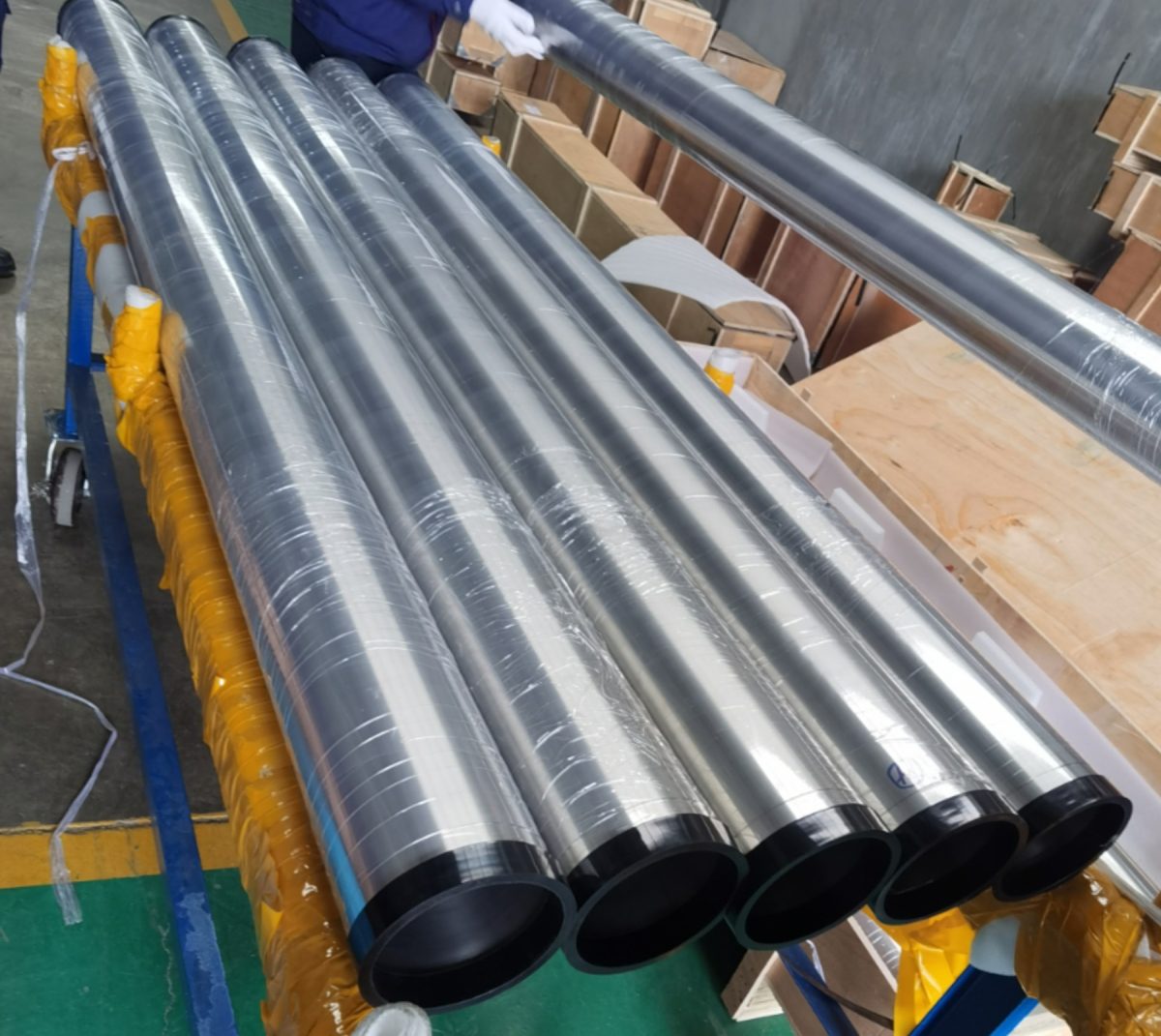

Tubos de titanio para bicicletas destinados a cuadros y montajes de alto rendimiento
Beiyu suministra tubos de titanio para bicicletas destinados a la fabricación de cuadros y componentes de ciclismo de alto rendimiento. El titanio se elige para los cuadros de bicicleta porque combina bajo peso, buena resistencia a la fatiga, resistencia a la corrosión y una sensación de conducción confortable. Los tubos para cuadros se suministran normalmente en Grade 9 (Ti-3Al-2.5V), que ofrece mayor resistencia que el titanio comercialmente puro y sigue siendo soldable y conformable.
Los tubos para bicicletas deberían cotizarse por calidad, OD, espesor de pared, longitud y si se requiere un tubo de espesor uniforme o de espesor variable, porque el diseño del cuadro y la resistencia de las uniones dependen de estos parámetros.
Calidad y normas
| Calidad común | Titanio Grade 9 / Ti-3Al-2.5V / UNS R56320; Grade 2 para algunos componentes |
|---|---|
| Referencia de norma | ASTM B338 / B861 para tubo de titanio, o especificación del cliente |
| Condición | Recocido o trabajado en frío / con alivio de tensiones |
| Tipo de tubo | Tubo de titanio sin soldadura, de espesor uniforme o de espesor variable |
Tamaño, pared y perfil del tubo
Las solicitudes de oferta deberían especificar OD, espesor de pared, longitud, tolerancia y si se requiere un tubo de espesor uniforme, de espesor variable simple o de espesor variable doble. Los fabricantes también deberían confirmar cualquier requisito de tubo cónico, ovalizado o conformado, así como el método de unión (soldadura TIG), para poder confirmar el estado y la pared.
Aplicaciones habituales
- Tubos principales, tirantes y tubos de sillín de cuadros de bicicleta
- Fabricación de cuadros de alto rendimiento y a medida
- Componentes de ciclismo ligeros y resistentes a la corrosión
- Otras estructuras de tubos de alto rendimiento
Inspección y documentación
Los compradores pueden solicitar certificado de materiales, documentación EN10204 3.1, trazabilidad por número de colada, composición química y propiedades mecánicas. Se pueden acordar ensayos por corrientes inducidas, ensayos hidrostáticos o inspección dimensional cuando se definan en la especificación de compra.
Información sobre embalaje y exportación
Los tubos para bicicletas se protegen contra la flexión, los daños en los extremos y los arañazos superficiales, con tapas de extremo y embalaje rígido para longitudes rectas. Las etiquetas indican calidad, tamaño, número de colada y cantidad cuando se requiere trazabilidad.
Información necesaria para la solicitud de oferta
- Calidad y norma: Grade 9 / Ti-3Al-2.5V, ASTM B338 / B861
- OD, espesor de pared y longitud
- Requisito de tubo de espesor uniforme o de espesor variable
- Tolerancia, rectitud y cualquier requisito de conformado
- Cantidad, destino y embalaje
- Requisitos de certificado e inspección
Preguntas frecuentes
¿Qué calidad de titanio se utiliza para los cuadros de bicicleta?
Grade 9 (Ti-3Al-2.5V) es la aleación común para tubos de cuadros y ofrece mayor resistencia que el titanio comercialmente puro, a la vez que sigue siendo soldable y conformable.
¿Se pueden suministrar tubos de titanio de espesor variable?
Los requisitos para tubos de espesor variable pueden revisarse cuando la solicitud de oferta incluya OD, perfil de pared, longitudes de las secciones de espesor variable, tolerancia y cantidad.
¿Qué se necesita para cotizar tubos para bicicletas?
Envíe la calidad, OD, espesor de pared, longitud, requisito de espesor uniforme o variable, cantidad y requisitos de certificado o ensayo.
Notas de compra para tubos de titanio para bicicletas
Las solicitudes de oferta de tubos de titanio para bicicletas deberían definir si el tubo es para tubos principales del cuadro, tirantes, tijas de sillín, manillares o componentes de cuadros a medida. Los compradores deberían proporcionar la calidad, OD, espesor de pared, requisito de espesor variable o uniforme, longitud, tolerancia, condición superficial y si se realizarán operaciones de flexión, ovalizado, soldadura o ingleteado después de la recepción.
Grade 9 Ti-3Al-2.5V se solicita habitualmente para aplicaciones de tubos de bicicleta porque combina una resistencia útil, menor densidad y conformabilidad. Las solicitudes de oferta deberían seguir definiendo la norma requerida, la trazabilidad por número de colada, la rectitud, la uniformidad de pared y los criterios de inspección. El embalaje debería prevenir abolladuras y arañazos porque las superficies visibles de los tubos pueden permanecer expuestas después del acabado, cepillado o pulido del cuadro.
Aplicaciones habituales
Revise el soporte para exportación y fabricación22
Ti
Titanio
Tubos para cuadros de bicicleta de titanioConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Tirantes superiores y tirantes inferioresConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Conjuntos de tubos estructurales ligerosConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Solicitudes de oferta para fabricación de cuadros a medidaConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.
Compare productos relacionados de tubos de titanio
Categoría de tubos de titanioProducto
Referencia
Enfoque de la solicitud de oferta
Tubo sin soldadura Grade 2
ASTM B338
Tubo para intercambiador de calor
>
Tubo Grade 7
Ti-0.15Pd
Tubo para servicio de corrosión
>
Tubo Grade 12
Ti-0.3Mo-0.8Ni
Tubo para procesos químicos
>

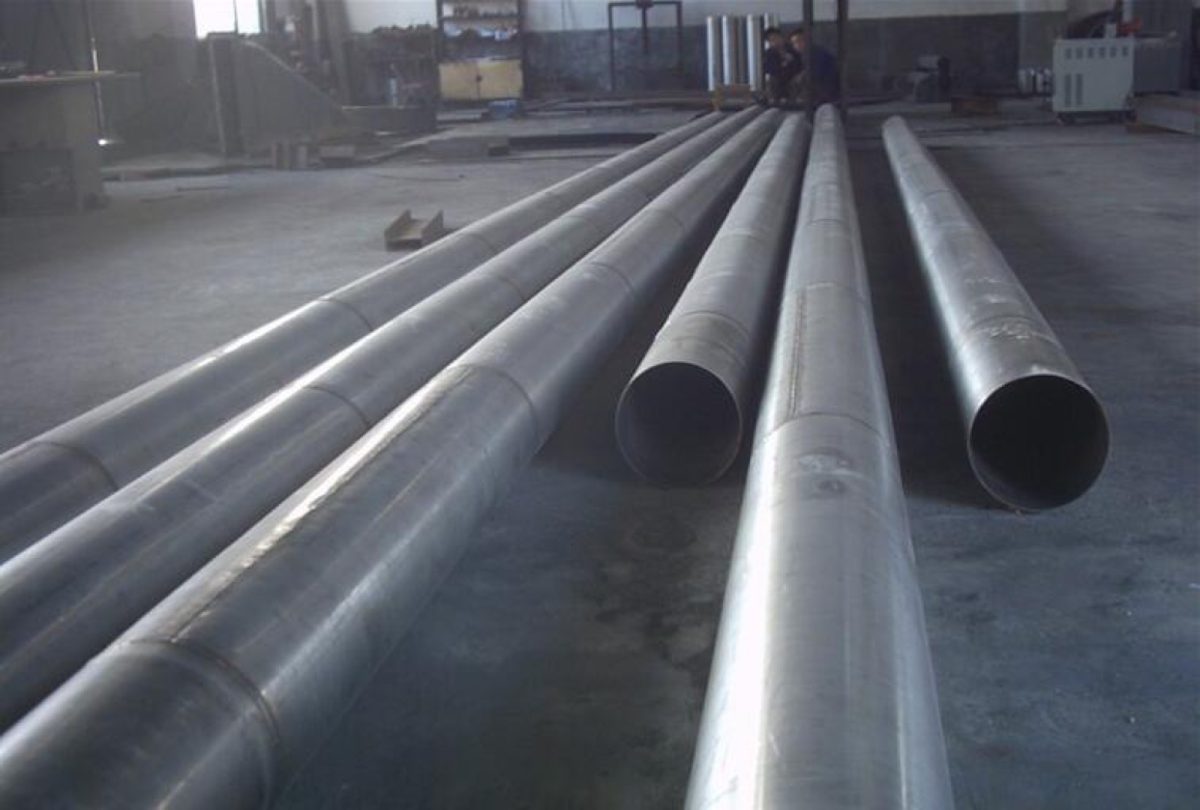

Tubo soldado de titanio
ASTM B862
Tuberías de gran diámetro
>
Tubo de titanio en bobina
ASTM B338 / B861
Tubo en bobina para transferencia de calor
>
Tubo capilar de titanio
Diámetro pequeño
Tubo para instrumentación
>
Tubos de titanio para bicicletas
Grade 9
Juegos de tubos para cuadros
Tubos 3Al-2.5V
Grade 9
Tubo estructural
>
Solicite una oferta para tubos de titanio para bicicletas | Tubo para cuadro de bicicleta Grade 9 Ti-3Al-2.5V
Envíe la calidad, la norma, el tamaño, el estado, la cantidad y los requisitos de certificado. Beiyu responde con la oferta, el plazo de entrega y el alcance de la documentación.
Detalles de especificación con fuentes
Los datos de propiedades de Ti-3Al-2.5V del ASM Handbook muestran por qué Grade 9 domina los tubos para bicicletas: la densidad es de 4,48 g/cm3, aproximadamente el 57 por ciento de la del acero, y un módulo elástico de alrededor de 100 GPa, la mitad de los 200 GPa del acero, es lo que confiere a un cuadro de titanio su respuesta elástica durante la marcha. Los cuadros se unen mediante soldadura TIG con material de aporte ERTi-9, la clasificación correspondiente en AWS A5.16, por lo que conviene que el conjunto de tubos y el alambre de aporte lleguen certificados para la misma familia de calidades; de lo contrario, las uniones se convierten en el punto débil de la estructura.
Beiyu Titanium suministra tubos Grade 9 para cuadros especificados por diámetro exterior, espesor de pared, longitud recta y perfil de espesor uniforme o variable, con acabado brillante, decapado o arenado entre sus opciones de superficie habituales, y puede combinar un conjunto de tubos con el alambre de aporte ERTi-9 que Beiyu también suministra en tramos rectos de 0.8 a 6.0 mm de diámetro. Conviene que los fabricantes indiquen cualquier ovalización, conificado o corte a inglete previsto después de la entrega, para elegir el espesor de pared y el estado en función del trabajo de conformado y no solo de la medida del catálogo.
