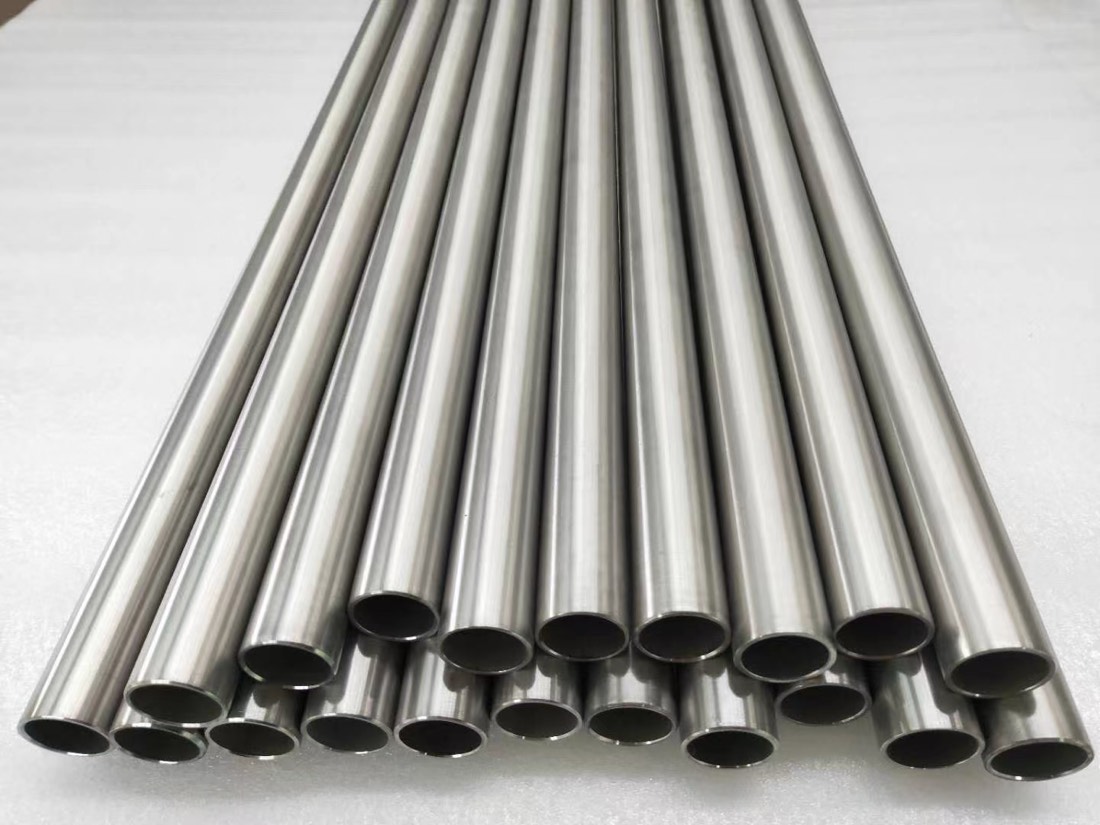

Tubo de titanio sin soldadura Grade 2 | Tubo para intercambiador de calor ASTM B338
Tubo de titanio sin soldadura Grade 2 | Tubo para intercambiador de calor ASTM B338
Tubo de titanio sin soldadura Grade 2 para intercambiadores de calor, condensadores, sistemas de agua de mar, equipos químicos y proyectos de tuberías industriales. Las solicitudes de oferta pueden especificar ASTM B338 Grade 2, OD, espesor de pared, longitud, tolerancia, condición de recocido, requisitos de ensayo y certificado.
- Material: titanio comercialmente puro Grade 2 / UNS R50400
- Norma habitual: ASTM B338 para tubo de condensador e intercambiador de calor
- Detalles de la solicitud de oferta: OD, espesor de pared, longitud, tolerancia, ensayos y documentación
- DocumentosMTC y EN 10204 3.1 a petición
- TrazabilidadNúmero de colada y alcance de la inspección confirmados
- Datos de la solicitud de ofertaCalidad, norma, dimensiones, tolerancia, cantidad
- EmbalajeProtección para la exportación según la forma y la longitud del producto
Introducción al producto
Tubo de titanio sin soldadura ASTM B338 Grade 2Norma aplicable o referencia de la RFQ
Grade 2, ASTM B338, OD, espesor de pared, longitud, cantidad y alcance de la inspecciónInformación básica necesaria para la oferta
OD, espesor de pared, longitud, tolerancia, rectitud y necesidad de longitud de corteRevisión dimensional antes de la producción
MTC / EN 10204 3.1Documentos de trazabilidad cuando se requieran
La aceptación se realiza conforme a la especificación solicitada. La calidad final, la composición química, las dimensiones, la inspección y la documentación se confirman mediante la especificación de compra y el certificado de materiales.
Tubo de titanio sin soldadura Grade 2 para intercambiadores de calor y equipos químicos
Beiyu suministra tubo de titanio sin soldadura Grade 2 para intercambiadores de calor, condensadores, sistemas de refrigeración por agua de mar, equipos químicos, evaporadores y haces de tubos industriales. Grade 2 se selecciona habitualmente para tuberías de titanio cuando la resistencia a la corrosión, la soldabilidad y el rendimiento de transferencia de calor son importantes.
Para proyectos de tubos, los detalles clave de la solicitud de oferta son diámetro exterior, espesor de pared, longitud, tolerancia, estado del tubo, acabado de los extremos y norma de inspección. Los compradores también deberían identificar si el tubo se utiliza como tubo recto, tubo en U, tubo de longitud de corte o parte de un haz de intercambiador de calor.
Calidad y norma
| Calidad del material | Titanio comercialmente puro Grade 2, UNS R50400. |
|---|---|
| Norma habitual | ASTM B338 para tubos de titanio sin soldadura y soldados para condensadores e intercambiadores de calor. |
| Normas relacionadas | ASTM B861 para tubo de titanio sin soldadura puede aplicarse cuando el proyecto especifica tubo en lugar de tubo para intercambiador de calor. |
| Condición habitual | Tubo recocido, decapado o con acabado mecánico según los requisitos del proyecto. |
Dimensiones del tubo, tolerancia y requisitos de los extremos
Las solicitudes de oferta deberían especificar OD, espesor de pared, longitud, tolerancia, rectitud, condición de los extremos y cantidad. Si el tubo se expandirá en una placa tubular, el comprador debería indicar el diseño de la placa tubular, los requisitos de expansión y si se necesita una limpieza superficial especial o protección de los extremos.
Para proyectos de intercambiadores de calor, los planos o las configuraciones de haces de tubos ayudan a confirmar la longitud del tubo, la cantidad, la disposición de deflectores, el radio de curvatura en U y el método de embalaje. Si el proyecto requiere ensayos ASTM B338, el alcance de ensayo requerido debería incluirse en la especificación de compra.
Aplicaciones habituales
| Equipo o sistema |
|---|
| Intercambiadores de calor de carcasa y tubos |
| Condensadores y evaporadores |
| Sistemas de refrigeración por agua de mar y desalinización |
| Equipos de procesamiento químico |
| Haces de tubos industriales y conjuntos de titanio |
Inspección y documentación
| Ensayo o documento | Base en el pedido |
|---|---|
| Certificado de materiales | Los compradores pueden solicitar |
| Documentación EN 10204 3.1 | Los compradores pueden solicitar |
| Composición química | Los compradores pueden solicitar |
| Propiedades mecánicas | Los compradores pueden solicitar |
| Inspección dimensional | Los compradores pueden solicitar |
| Trazabilidad por número de colada | Los compradores pueden solicitar |
| Ensayo hidrostático | Puede especificarse, según el proyecto |
| Ensayo por corrientes inducidas | Puede especificarse, según el proyecto |
| Ensayo ultrasónico | Puede especificarse, según el proyecto |
| Ensayo PMI | Puede especificarse, según el proyecto |
| Ensayo de aplastamiento | Puede especificarse, según el proyecto |
| Ensayo de abocardado | Puede especificarse, según el proyecto |
| Inspección por tercera parte | Puede especificarse, según el proyecto |
Información sobre embalaje y exportación
| Aspecto | Manipulación |
|---|---|
| De qué conviene proteger los tubos | Daños en los extremos, flexión y contaminación superficial |
| Opciones de embalaje | Tapones, tubos agrupados en haces, envoltura protectora, cajas de madera o embalaje marítimo, según el tamaño del tubo y el método de transporte |
| Conviene que las etiquetas identifiquen | Calidad, norma, diámetro exterior, espesor de pared, longitud, cantidad y número de colada cuando se requiera trazabilidad |
Información necesaria para la solicitud de oferta
| Línea | Detalle |
|---|---|
| Calidad y norma | Por ejemplo, ASTM B338 Grade 2 |
| Geometría | OD, espesor de pared, longitud y tolerancia |
| Forma del tubo | Requisito de tubo recto, tubo en U o tubo de longitud de corte |
| Extremos y superficie | Acabado de los extremos, condición superficial y requisito de limpieza |
| Aspectos comerciales | Cantidad, destino y requisito de embalaje |
| Verificación | Requisitos de ensayos, certificado e inspección por tercera parte |
Preguntas frecuentes
¿Se utiliza ASTM B338 para tubos de titanio de intercambiadores de calor?
Sí. ASTM B338 se especifica habitualmente para tubos de titanio sin soldadura y soldados utilizados en condensadores e intercambiadores de calor. Los compradores deberían confirmar calidad, OD, espesor de pared, longitud y requisitos de ensayo.
¿Cuál es la diferencia entre tubo de titanio y tubería de titanio?
Los proyectos de tubos suelen especificar OD y espesor de pared, especialmente para intercambiadores de calor. Los proyectos de tubería pueden especificar tamaño nominal de tubería y schedule. La solicitud de oferta debería utilizar la norma del proyecto y las dimensiones exactas.
¿Puede suministrarse tubo sin soldadura Grade 2 con documentos de ensayo?
Los requisitos de ensayo y documentación, como MTC, EN10204 3.1, ensayo hidrostático, ensayo por corrientes inducidas, ensayo ultrasónico o inspección por tercera parte, deberían indicarse antes de la confirmación del pedido.
Componentes relacionados de tubos e intercambiadores de calor
Para tamaños de tubo y calidades de tubería adyacentes, consulte nuestra productos de tubos de titanio. Si el tubo se utilizará en un condensador o intercambiador de calor, la correspondiente placa tubular de titanio para conjuntos de intercambiadores de calor debería especificarse mediante plano.
Páginas relacionadas de solicitud de oferta para tubos e intercambiadores de calor
El tubo sin soldadura Grade 2 se adquiere con frecuencia con placas tubulares, bridas, accesorios o componentes de intercambiadores de calor de carcasa y tubos.
Aplicaciones habituales
Revise el soporte para exportación y fabricación22
Ti
Titanio
Intercambiadores de calor de carcasa y tubosConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Sustitución de tubos de condensadorConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Tubos para procesos químicosConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Servicio de refrigeración con agua de marConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.
Compare productos relacionados de tubos de titanio
Categoría de tubos de titanioProducto
Referencia
Enfoque de la solicitud de oferta
Tubo sin soldadura Grade 2
ASTM B338
Tubo para intercambiador de calor
Tubo Grade 7
Ti-0.15Pd
Tubo para servicio de corrosión
>
Tubo Grade 12
Ti-0.3Mo-0.8Ni
Tubo para procesos químicos
>
Tubo soldado de titanio
ASTM B862
Tuberías de gran diámetro
>
Tubo de titanio en bobina
ASTM B338 / B861
Tubo en bobina para transferencia de calor
>
Tubo capilar de titanio
Diámetro pequeño
Tubo para instrumentación
>
Tubos de titanio para bicicletas
Grade 9
Juegos de tubos para cuadros
>
Tubos 3Al-2.5V
Grade 9
Tubo estructural
>
Para conocer quién más publica este material y qué declara cada uno, consulte Proveedores de tubos sin soldadura de titanio Grade 2: comparación de cinco páginas empresariales.
Solicite una oferta para tubo sin soldadura de titanio Grade 2 | Tubo para intercambiador de calor ASTM B338
Envíe la calidad, la norma, el tamaño, el estado, la cantidad y los requisitos de certificado. Beiyu responde con la oferta, el plazo de entrega y el alcance de la documentación.
Proveedores y fabricantes de tubos de titanio
Beiyu Titanium suministra tubo de titanio sin soldadura y soldado ASTM B338 y tubo de titanio soldado ASTM B862 en Grade 2, Grade 7, Grade 9 y Grade 12. Envíe OD, espesor de pared, longitud, ruta sin soldadura o soldada, condición de servicio y alcance requerido de MTC, EN 10204 3.1 o trazabilidad por número de colada para la oferta; el alcance final de documentos se confirma en el pedido.
Detalles de especificación con fuentes
ASTM B338 es la base de aceptación del tubo sin soldadura Grade 2 (UNS R50400) para condensadores e intercambiadores de calor, y cuatro líneas del certificado determinan si una colada cumple: resistencia a la tracción mínima de 345 MPa, intervalo de límite elástico de 275 a 450 MPa, oxígeno limitado al 0,25 por ciento e hierro al 0,30 por ciento. B338 también define los ensayos de aplastamiento y abocardado que importan para los extremos de tubo destinados a una unión mandrinada, por lo que conviene que una especificación de haz los indique expresamente en lugar de suponer que vienen implícitos con el número de norma.
Beiyu Titanium suministra tubo sin soldadura Grade 2 de 5 a 325 mm de diámetro exterior con espesores de pared de 0.5 a 12 mm y longitudes de hasta 12000 mm, recocido con superficie brillante o decapada. Para un pedido de intercambiador, Beiyu trabaja a partir del diámetro exterior, espesor de pared, longitud de corte y cantidad por longitud, además del detalle de expansión en la placa tubular, y confirma en la oferta el alcance del certificado EN 10204 3.1 con números de colada para que el informe de ensayo coincida con las líneas de aceptación anteriores.
Especificación para tubo sin soldadura de titanio comercialmente puro Grade 2
Estos son los campos que necesita una línea de pedido. El requisito mecánico aplicable es el de ASTM B338 para la forma, el rango dimensional y el estado pedidos, por lo que se confirma según la norma del pedido al emitir la oferta, en lugar de trasladarlo desde otra norma de producto.
| Campo | Valor |
|---|---|
| Calidad | Titanio comercialmente puro Grade 2 |
| Designación UNS | R50400 según ASTM B338 |
| Número Werkstoff | 3.7035 |
| Norma aplicable | ASTM B338 |
| Límites de composición seleccionados, porcentaje en masa | Ti sin alear, O 0.25 máx., Fe 0.30 máx. La composición química completa se rige por la especificación aplicable. |
| Condición de suministro | R / M / Y, indicado en el pedido |
Dimensiones
Indique el diámetro exterior, el espesor de pared y la longitud, y especifique si el artículo se pide como tubo de tipo tube o de tipo pipe, porque eso determina la norma aplicable y, con ella, los requisitos de aceptación.
Inspección y documentación
El alcance de inspección se establece en el pedido, no se da por supuesto. Indique qué exámenes se requieren, según qué norma y clase de aceptación y en qué etapa se realizan, porque esos cuatro campos permiten verificar objetivamente una línea de inspección durante la inspección de recepción.
Criterios de aceptación que puede pegar en su pedido
Calidad y norma: titanio comercialmente puro Grade 2, ASTM B338, UNS R50400 Forma y dimensiones: ______ Tolerancia: ______ Estado: ______ (R / M / Y, indicado en el pedido) Superficie: ______ (indique un valor de rugosidad cuando sea un criterio de aceptación) Rectitud y ovalidad: ______ Alcance de la inspección: ______ (examen, norma de aceptación, clase y etapa) Certificado: certificado de inspección 3.1 según EN 10204, composición química trazable al número de colada, resultados mecánicos e identificación del lote de inspección según la especificación aplicable
Envíe el plano o la especificación de compra con esos campos cumplimentados y la consulta se revisará según la norma aplicable antes de fijar el precio.
