El plaqueado por explosión une una capa de titanio a un soporte estructural para que una chapa gruesa cumpla dos funciones: el titanio está en contacto con el fluido de proceso y el soporte resiste la presión. Esa separación también es donde fallan la mayoría de las consultas sobre productos plaqueados, porque una sola cifra de espesor en un plano no indica a cuál de las dos capas corresponde.

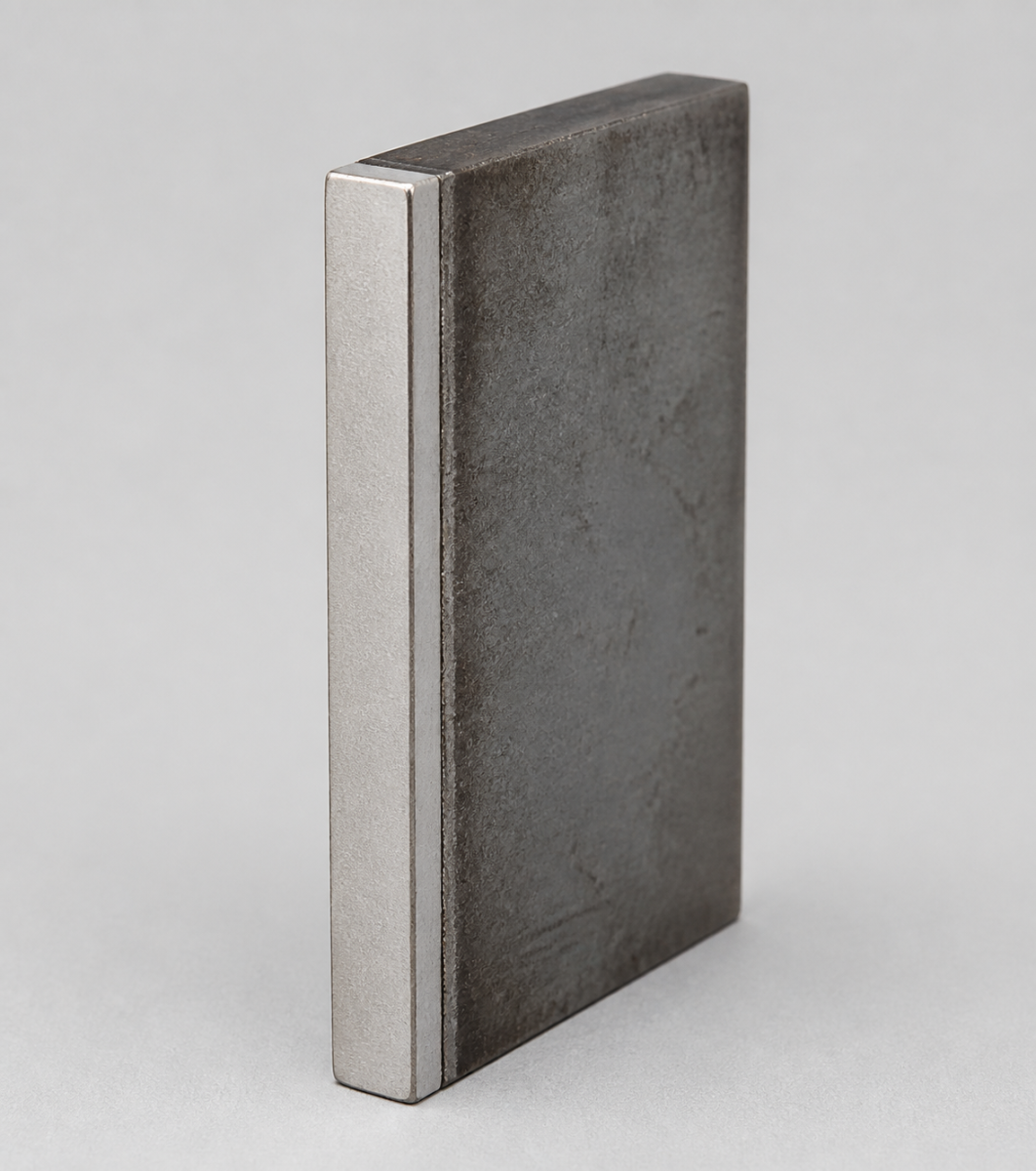

Qué es una chapa gruesa plaqueada y por qué una sola cifra de espesor nunca basta
Una chapa gruesa plaqueada no es una aleación ni un recubrimiento. Son dos metales unidos metalúrgicamente en toda su superficie, y cada uno se pide con su propio espesor, su propia especificación de material y sus propios criterios de aceptación. Beiyu Titanium suministra productos plaqueados fabricados mediante plaqueado por explosión y extrusión en caliente, con acabado mecanizado brillante, en acero plaqueado con titanio, acero plaqueado con inoxidable, acero plaqueado con níquel y aleaciones de níquel, acero plaqueado con cobre y plaqueados de circonio, tantalio y niobio.
Como las dos capas son líneas de pedido distintas, un único espesor dentro del intervalo donde se solapan las dos filas publicadas no identifica a cuál corresponde. Un plano que exige “chapa gruesa plaqueada de 20 mm” entra en ambas filas tal como están publicadas, y las dos interpretaciones corresponden a productos distintos con costes distintos. La solución no es una regla aproximada; es indicar la capa junto a la cifra.
Las dos filas de espesores, exactamente como aparecen en el rango de suministro
El rango de suministro de Beiyu Titanium presenta la chapa gruesa plaqueada en dos filas distintas en lugar de un espesor combinado, y aquí se reproducen sin fusionarlas ni reinterpretarlas:
| Fila tal como se publica | Espesor | Anchura y longitud |
|---|---|---|
| Metales base | 1 a 30 mm | Anchura inferior a 5000 mm, longitud inferior a 15000 mm |
| Metales de plaqueado | 7 a 300 mm | Anchura inferior a 5000 mm, longitud inferior a 15000 mm |
De esa tabla se desprenden dos aspectos, y ambos corresponden a la consulta. Primero, los límites de anchura y longitud son compartidos, por lo que las dimensiones en planta constituyen una restricción única, mientras que el espesor no. Segundo, el pedido debe indicar a qué fila se refiere la oferta, porque los dos rangos se solapan entre 7 y 30 mm y una cifra dentro de ese intervalo no identifica a cuál corresponde. Beiyu Titanium toma la combinación del plano en lugar de suponerla, porque esa suposición puede llevar a unir una chapa gruesa con un espesor incorrecto en la cara de plaqueado.

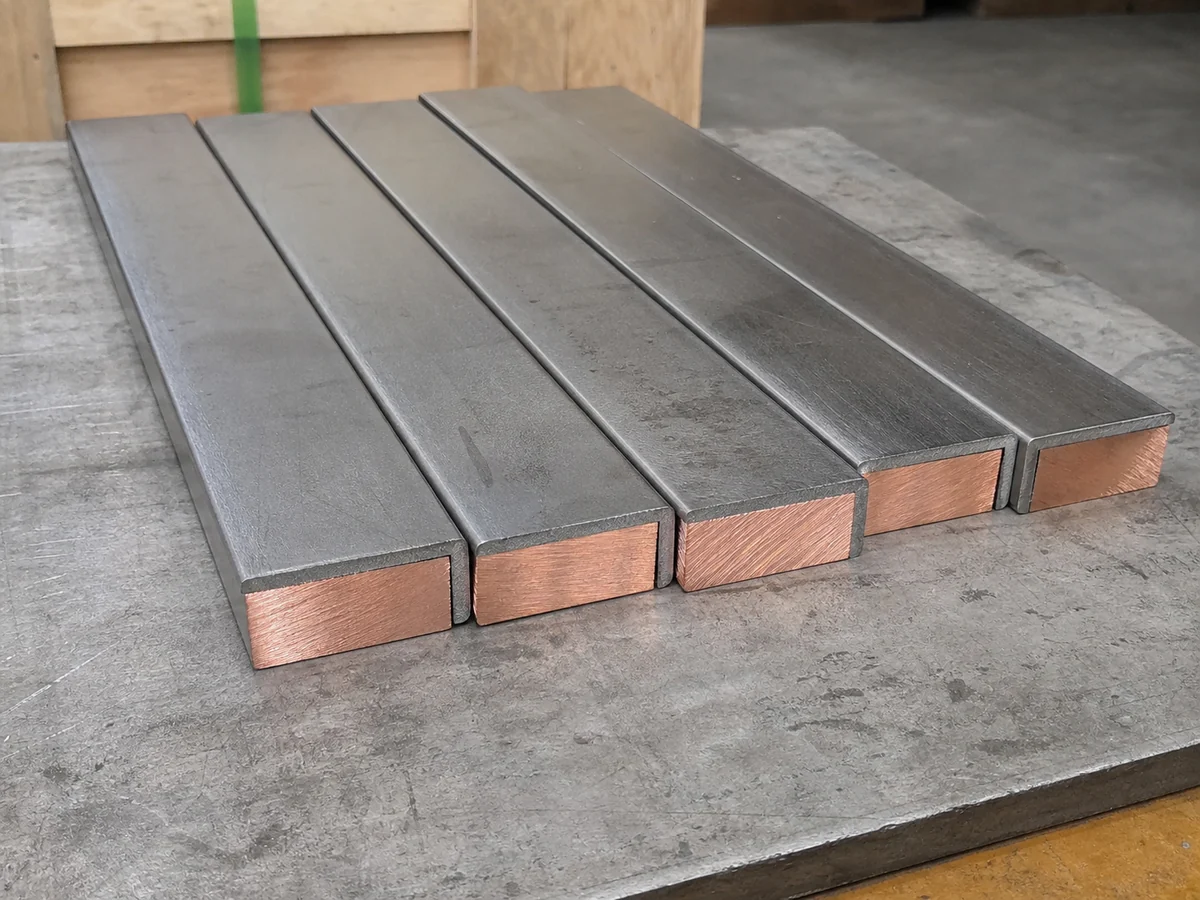

Barra, varilla y alambre plaqueados
El mismo proceso de unión se suministra en forma de barra, y la sección determina el rango. Beiyu Titanium suministra barras de cobre plaqueadas con titanio, barras de cobre con inoxidable y barras de cobre con níquel en las secciones siguientes, todas con longitud inferior a 6000 mm.
| Sección | Rango |
|---|---|
| Espesor del metal base | 1 a 3 mm |
| Rectángulo | Anchura de 20 a 150 mm por espesor de 6 a 30 mm |
| Cuadrado | 10 a 30 mm |
| Barra redonda | Diámetro de 8 a 50 mm |
| Alambre | 2.0 a 8.0 mm |
La barra plaqueada se compra por un motivo distinto al de la chapa gruesa plaqueada. La chapa gruesa se compra para separar un proceso corrosivo de una envolvente sometida a presión; la barra de cobre plaqueada con titanio se compra cuando un conductor debe resistir el electrolito que lo rodea, por lo que aparece en equipos de electrólisis y electrodeposición en lugar de en envolventes de equipos a presión.
Las normas según las cuales se redacta un pedido de productos plaqueados
Los productos plaqueados requieren un conjunto documental distinto al de los productos de fábrica, porque la unión tiene criterios de aceptación propios. Las especificaciones indicadas para el suministro de productos plaqueados de Beiyu Titanium son ASTM B898 y su adopción ASME SB-898, ASME SA-265, ASME SA-263 y SA-264, y GB/T 12769. El pedido indica cuál de ellas rige, y esa elección depende del código de equipos a presión que sigue el fabricante, no solo del material.
Qué debe indicar una consulta de chapa gruesa plaqueada
Estos son los campos que permiten preparar la oferta de un producto plaqueado en una sola ronda en lugar de tres:
| Campo | Por qué determina la oferta |
|---|---|
| A qué capa corresponde cada espesor | Las dos filas publicadas se solapan entre 7 y 30 mm |
| Material de soporte y su especificación | La calidad del acero es una línea de pedido propia, no está implícita en la calidad del titanio |
| Calidad del titanio con su número UNS | Determina la cara de la chapa gruesa expuesta a la corrosión |
| Dimensiones en planta de la chapa gruesa | La anchura y la longitud comparten unos límites dimensionales independientemente del espesor |
| Especificación aplicable al producto plaqueado | ASTM B898 / ASME SB-898, ASME SA-265, ASME SA-263 y SA-264, o GB/T 12769 |
| Aceptación de la unión y alcance de la inspección | La unión se examina por separado de cada metal base |
| Preparación de bordes y conformado previsto | Si la chapa gruesa se embute, se curva o se suelda, cambia el tratamiento de los bordes |
La chapa gruesa plaqueada y el lingote plaqueado se fabrican según los requisitos del comprador y no según una medida de existencias, por lo que los rangos anteriores son los límites de suministro habituales y no una afirmación de que se disponga de todas las combinaciones. La combinación exacta de capas se confirma con el plano al preparar la oferta.
Detalles de especificación con fuentes
Todas las dimensiones de esta página proceden del rango de suministro de productos plaqueados de Beiyu Titanium y se indican al nivel establecido en ese rango. La chapa gruesa figura en dos filas, metales base de 1 a 30 mm y metales de plaqueado de 7 a 300 mm, ambas con anchura inferior a 5000 mm y longitud inferior a 15000 mm; la barra figura con metal base de 1 a 3 mm, rectángulo de 20 a 150 mm por 6 a 30 mm, cuadrado de 10 a 30 mm, varilla de 8 a 50 mm de diámetro y alambre de 2.0 a 8.0 mm, con longitud inferior a 6000 mm. Las especificaciones indicadas junto a ellas son ASTM B898 y su adopción ASME SB-898, ASME SA-265, ASME SA-263 y SA-264, y GB/T 12769.
Conviene expresar claramente una limitación en lugar de disimularla. El rango de suministro publica las dos filas de chapa gruesa con las etiquetas reproducidas arriba y no indica qué capa debería asignar un pedido concreto a cada fila, por lo que esta página tampoco lo decide. Es una cuestión del plano, y una consulta que indique la capa junto a cada espesor elimina la única ambigüedad real de un pedido de chapa gruesa plaqueada. La certificación sigue la misma separación que el producto: la unión se registra por separado, junto con los documentos EN 10204 3.1 que cubren cada metal base.
