Plaque en titane Grade 23 | Plaque Ti-6Al-4V ELI

Plaque en titane Grade 23 pour les exigences industrielles de précision

Grade 23 plate runs in the Beiyu Titanium supply ranges at 0.5 mm to 3 mm thick in widths to 1500 mm for thin plate and sheet, and at 3 mm to 70 mm thick in widths to 2500 mm and lengths to 6000 mm for plate. What separates Grade 23 from Grade 5 on the order is the chemistry and the mechanical minimums rather than the dimensional rows: ASTM B265 carries the extra-low interstitial limits on the mill-product route, and the implant route is ordered as UNS R56401 to ASTM F136, with its own acceptance scope.

La plaque en titane Grade 23 est du Ti-6Al-4V ELI, une version à très faible teneur en interstitiels de Grade 5 l'alliage de titane. Les acheteurs spécifient Grade 23 lorsque le plan, la spécification client ou l'application exige un contrôle de la composition chimique plus strict que le Grade 5 standard. Elle est souvent demandée pour médical-composants liés à, aérospatiale-pièces liées à, plaques usinées de précision et composants industriels à forte valeur.

Le matériau doit faire l'objet d'une offre selon la norme, l'état et l'exigence d'acceptation exacts. Ne pas substituer Grade 5 et Grade 23 sans l'approbation de l'acheteur, car la composition chimique et la voie de qualification du projet peuvent différer.

Nuance et normes

• Matériau : titane Grade 23 / Ti-6Al-4V ELI / UNS R56407 conforme à ASTM B265, ou UNS R56401 lorsqu'ASTM F136 est spécifiée.
• Références possibles : ASTM B265 pour les plaques, ASTM F136 pour les matériaux liés aux implants lorsque spécifié, ou spécification AMS requise par l'acheteur.
• État : recuit ou état de traitement thermique spécifié par le projet.
• Surface : décapée, polie, usinée ou finition spécifiée par le projet.

Dimensions et transformation

Les demandes de prix doivent inclure l'épaisseur, la largeur, la longueur, la tolérance, la planéité, l'exigence de coupe à dimension et l'état de surface. Si la plaque doit être usinée, formée, polie ou utilisée pour une application réglementée, incluez les notes du plan et les exigences documentaires avant l'offre.

Applications

La plaque en titane Grade 23 peut être utilisée pour des composants liés au médical, des ébauches d'instruments chirurgicaux, des pièces liées à l'aérospatiale, des montages de précision, des structures légères et des composants usinés. La voie d'acceptation finale dépend de la spécification et du système qualité de l'acheteur.

Contrôle et documentation

Les acheteurs peuvent demander un certificat matière, une documentation EN10204 3.1, une traçabilité par numéro de coulée, chimique composition chimique, propriétés mécaniques, contrôle dimensionnel, contrôle par ultrasons, contrôle PMI ou contrôle par tierce partie. L'utilisation liée au médical devrait être contrôlée par la spécification de l'acheteur et le processus réglementaire.

Liste de contrôle pour l'emballage et la demande de prix

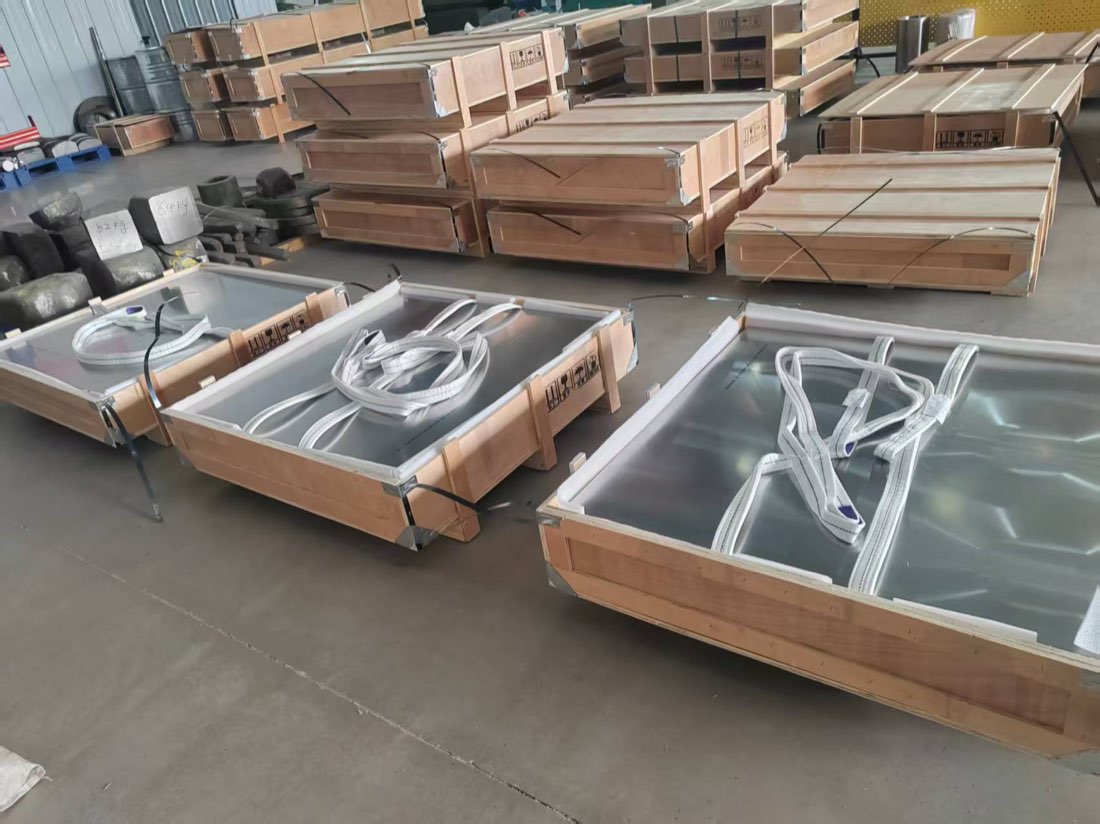

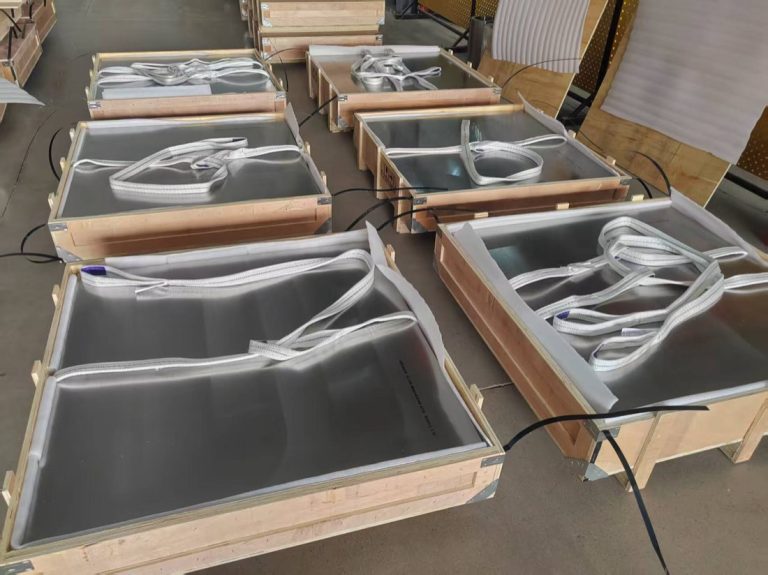

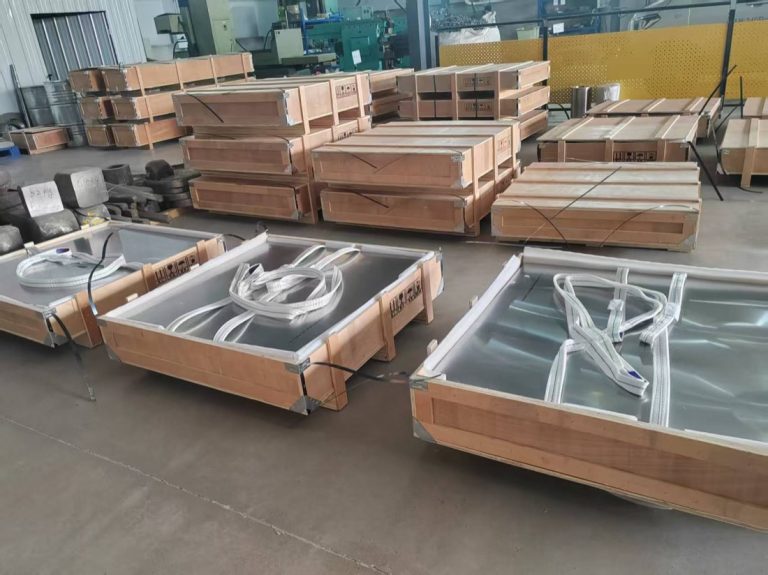

La plaque Grade 23 devrait être emballée afin de protéger les surfaces et de maintenir l'identification du numéro de coulée. Une séparation par papier, un film protecteur, un emballage sur palette ou des caisses en bois peuvent être utilisés selon la taille et la finition. Envoyez la nuance, la norme, l'état, les dimensions, la tolérance, la quantité, la finition de surface, les exigences de contrôle et de documents.

FAQ

Qu'est-ce qu'une plaque en titane Grade 23 ?

Grade 23 est Ti-6Al-4V ELI, un alliage de titane à très faible teneur en interstitiels utilisé lorsque la spécification de l'acheteur l'exige.

Grade 23 est-il identique à Grade 5 ?

Non. Les deux sont des alliages Ti-6Al-4V, mais Grade 23 présente des exigences de composition chimique ELI et ne devrait pas être substitué sans approbation.

Quels documents sont habituellement demandés ?

Les demandes courantes comprennent le MTC, la composition chimique, les propriétés mécaniques, la traçabilité par numéro de coulée et le contrôle dimensionnel. Les essais supplémentaires devraient être spécifiés dans la demande de prix.

Notes d'approvisionnement pour la plaque Grade 23

La plaque en titane Grade 23 est souvent achetée pour des pièces où la traçabilité matière et le contrôle de la composition chimique sont importants. Les acheteurs devraient indiquer si la plaque sera utilisée pour l'usinage de prototypes, une production validée, un outillage lié au médical ou du matériel destiné à l'aérospatiale. Ce contexte aide à définir les attentes en matière de documentation, d'emballage et de contrôle.

Si la plaque doit être découpée en ébauches, incluez les dimensions des ébauches, la tolérance de découpe, la protection de surface et précisez si toutes les ébauches doivent provenir de la même coulée. Pour les pièces finies usinées, envoyez les plans avec les surfaces de référence, les caractéristiques des trous et les notes de contrôle final.

Liste de contrôle de la demande de prix : Grade 23 / Ti-6Al-4V ELI, norme, état, épaisseur, dimensions de coupe, planéité, finition de surface, quantité, traçabilité par numéro de coulée, documents de contrôle et exigence d'emballage export.

Détails de la demande de prix pour la plaque Grade 23

Pour les demandes concernant la plaque en titane Grade 23, les détails d'achat utiles comprennent l'épaisseur, la largeur et la longueur de la plaque, l'état recuit, la norme requise telle qu'ASTM F136 ou AMS 4907 le cas échéant, et si un contrôle par ultrasons, un PMI ou une documentation EN10204 3.1 est requis. Si la plaque doit être usinée en implants ou composants aérospatiaux, indiquez la tolérance du plan et toute surépaisseur de surface nécessaire avant l'usinage final.
