Il Ti-6Al-4V è difficile da lavorare meccanicamente per tre ragioni fisiche. La conducibilità termica è circa 6,7 W/m·K, approssimativamente un settimo di quella dell'acciaio al carbonio, quindi il calore di taglio resta sul tagliente anziché essere asportato con il truciolo. Il metallo è chimicamente reattivo a tali temperature del tagliente, e la superficie tagliata si incrudisce.
In qualsiasi officina che abbia lavorato il titanio per la prima volta si sentono le stesse tre lamentele: l'utensile si è usurato rapidamente, i trucioli si sono saldati all'inserto e lo strato superficiale del pezzo si è indurito progressivamente durante il taglio. Nulla di tutto questo è sfortuna. Il Ti-6Al-4V presenta problemi nella lavorazione meccanica per ragioni intrinseche alla fisica del metallo e, una volta comprese, la soluzione consiste soprattutto nell'assecondarle.
Tre proprietà causano quasi tutti i problemi
1. Conduce pochissimo calore
Ti-6Al-4V ha una conducibilità termica di circa 6.7 W/m·K, approssimativamente un settimo di quella dell'acciaio al carbonio e ben al di sotto persino dell'inossidabile 304. Nell'acciaio, una quota utile del calore di taglio viene asportata dal truciolo. Nel titanio questo non avviene; il calore si accumula in una zona minuscola proprio sul tagliente. Le temperature del tagliente aumentano rapidamente, e questo singolo fatto determina i due problemi successivi.
| Proprietà | Cosa afferma la guida |
|---|---|
| Conducibilità termica del Ti-6Al-4V | Circa 6,7 W/m·K, approssimativamente un settimo di quella dell'acciaio al carbonio e ben al di sotto anche dell'inossidabile 304 |
2. Si salda chimicamente all'utensile
Oltre circa 500 °C il titanio diventa chimicamente reattivo e presenta una forte affinità per gli elementi della maggior parte degli utensili da taglio. Il truciolo caldo si microsalda di fatto alla faccia di spoglia, si strappa e asporta materiale dell'utensile. È l'origine del grippaggio, del tagliente di riporto e della craterizzazione osservabili, più un fenomeno di adesione e strappo che di abrasione. Per questo un tagliente affilato utilizzato a temperatura eccessiva può disintegrarsi in pochi minuti.
3. È elastico, quindi si incrudisce
Il modulo elastico di Ti-6Al-4V è di circa 114 GPa, poco più della metà di quello dell'acciaio. Il pezzo si flette allontanandosi dall'utensile, poi ritorna elasticamente sotto e dietro il tagliente. Se l'utensile è usurato o sfrega anziché tagliare, lo sfregamento deforma plasticamente la superficie e lascia uno strato indurito. La passata successiva incontra un metallo più duro, e inizia il circolo vizioso. La maggior parte dei racconti sul “titanio impossibile da lavorare” descrive in realtà un ciclo di utensile usurato, sfregamento e incrudimento.
Cosa funziona davvero
| Controllo della lavorazione meccanica | Cosa afferma la guida |
|---|---|
| Utilizzare una bassa velocità di taglio e un avanzamento adeguato | La velocità periferica genera calore sul tagliente; l'avanzamento porta il tagliente sotto lo strato indurito dalla passata precedente. La combinazione classica per il titanio è una SFM prudente con un carico di truciolo effettivo, non il contrario. |
| Utilizzare metallo duro rivestito ben affilato | Il metallo duro rivestito AlTiN / TiAlN resiste al calore e all'adesione. Mantenere i taglienti affilati e sostituirli secondo un programma, prima che inizino a sfregare. |
| Applicare abbondante refrigerante, idealmente ad alta pressione | In questo caso il refrigerante serve ad asportare il calore ed evacuare i trucioli tanto quanto a lubrificare. Il refrigerante ad alta pressione attraverso l'utensile solleva il truciolo dalla faccia di spoglia superiore e interrompe il ciclo di adesione. |
| Non lasciare mai l'utensile in sosta | Un tagliente fermo a contatto incrudisce la superficie e si surriscalda. Mantenerlo in movimento e in presa, ritirarlo completamente nei fori profondi (foratura a riprese con evacuazione completa dei trucioli). |
| Garantire la rigidità | Il basso modulo elastico provoca vibrazioni in presenza di lunghe sporgenze e fissaggi poco rigidi. Accorciare gli utensili, sostenere il pezzo, fresare in concordanza. |
Il pezzo di partenza determina il comportamento al taglio
I consigli sugli utensili sono ovunque; il materiale viene trascurato. Due barre entrambe marcate “Grade 5” possono comportarsi in modo molto diverso durante la lavorazione meccanica, e il certificato ne spiega il motivo prima ancora di caricare la prima.
| Campo dell'ordine | Cosa afferma la guida |
|---|---|
| Stato | Ordinare barre allo stato ricotto per la lavorazione meccanica, salvo che sia espressamente necessaria la resistenza dello stato solubilizzato e invecchiato. Il Ti-6Al-4V ricotto si lavora in modo più prevedibile; richiedere la durezza sul certificato del materiale. |
| Tenore di ossigeno | L'ossigeno è un rafforzante interstiziale; più ossigeno significa maggiore resistenza e un taglio più difficile. Un normale Grade 5 si colloca vicino a 0,18% di ossigeno; questo spiega in parte perché ELI (Grade 23), con ossigeno mantenuto a ≤0,13%, spesso si lavora un po' più facilmente. Il valore è riportato nel rapporto di prova, se lo si legge. |
| Rettilineità e superficie | Calamina, uno strato alfa duro o una barra piegata trasformano un taglio continuo in un taglio interrotto, ed è nei tagli interrotti che i taglienti si scheggiano sul titanio. Specificare lo stato superficiale e la tolleranza necessari. |
Forniamo barra Ti-6Al-4V (Grade 5) e barra AMS 4928 allo stato ricotto con certificati del materiale, così l'officina conosce durezza, ossigeno e numero di colata prima del primo truciolo, non dopo aver scartato un pezzo. Per semilavorati più grandi prossimi alla forma finale, vedere blocco forgiato Grade 5.
Poiché queste caratteristiche rendono Ti-6Al-4V impegnativo da lavorare meccanicamente, gli acquirenti che ordinano barre di titanio secondo specifica talvolta le fanno tornire e fresare per ottenere pezzi finiti da un partner specializzato nella lavorazione CNC come Daxin CNC.
FAQ
Il titanio è più difficile da lavorare dell'acciaio perché è più duro?
No. Ti-6Al-4V non è particolarmente duro. È difficile da lavorare perché trattiene calore sul tagliente, aderisce chimicamente agli utensili e si incrudisce quando viene sfregato. Il solo valore di durezza non consente di prevederlo.
Perché i trucioli prendono fuoco / diventano incandescenti?
I trucioli fini di titanio hanno un'elevata superficie specifica e la zona di taglio raggiunge temperature elevate. Mantenere i trucioli grossi con un avanzamento adeguato, evacuarli con il refrigerante ed evitare l'accumulo di particelle fini. È un rischio reale legato alla pulizia della postazione, non un mito.
Grade 2 si lavora come Grade 5?
No. Grade 2 commercialmente puro è più tenero e pastoso e presenta una diversa modalità di danneggiamento: tende a spalmarsi e ad accumularsi anziché produrre trucioli duri. Grade 5 è più resistente e più abrasivo sugli utensili. Adeguare velocità e avanzamenti al grado.
Potete fornire barre tagliate e preparate per la lavorazione meccanica?
Sì. Specificare grado, stato, tolleranza e superficie, oltre ai documenti necessari. Inviare una richiesta e formuleremo un'offerta sulla base di quanto indicato.
Dettagli delle specifiche con fonti
I dati di lavorazione meccanica dell'ASM Handbook collocano l'inizio dell'adesione chimica del titanio ai materiali degli utensili oltre circa 500 degrees C, il regime di temperatura del tagliente descritto in questa pagina. ASTM B348 limita l'ossigeno per il Grade 5 allo 0,20 per cento in peso contro lo 0,13 per cento per il Grade 23 e, poiché l'ossigeno è l'interstiziale che indurisce il materiale al taglio, queste due righe del certificato prevedono il comportamento in lavorazione prima che la barra venga caricata. AMS 4928 fissa per la barra coperta dalla norma lo stato ricotto con una resistenza a trazione minima di 130 ksi, lo stato che questa pagina consiglia di ordinare per la lavorazione meccanica.

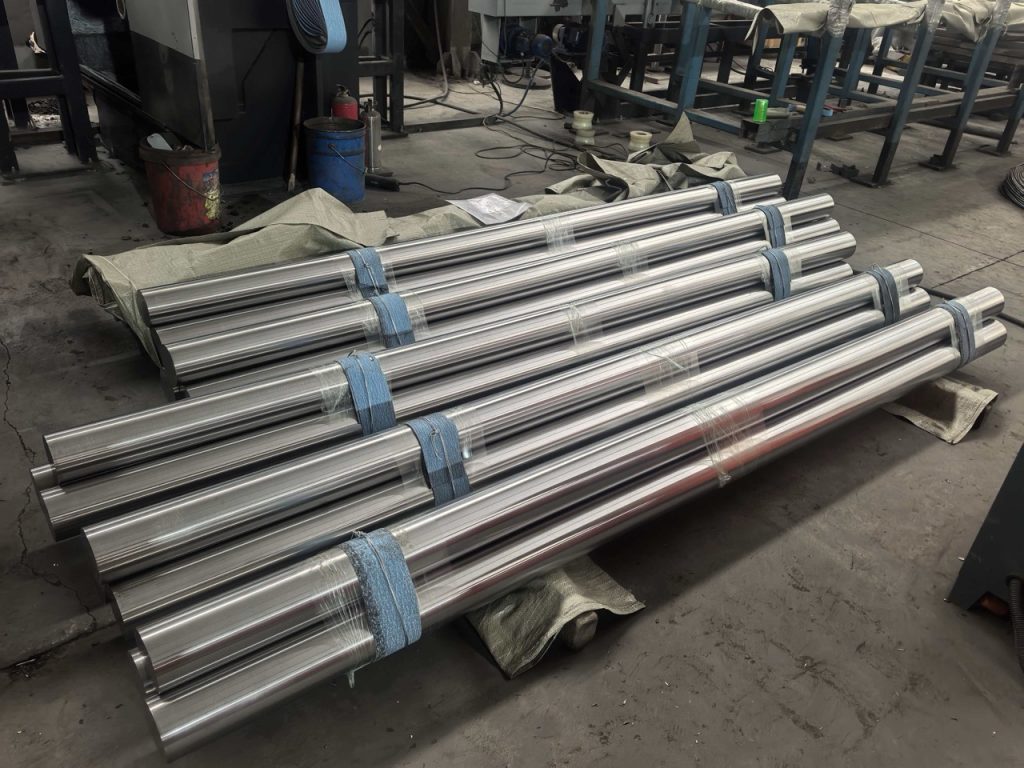

Beiyu Titanium fornisce semilavorati Ti-6Al-4V per lavorazione meccanica come barre tonde da 1 a 500 mm di diametro e lunghezze fino a 6000 mm, rilasciate in uno dei tre stati dello stabilimento produttore codificati R, M o Y, con lo stato e la composizione chimica della colata, ossigeno incluso, indicati nel certificato di collaudo 3.1 secondo EN 10204 fornito con l'ordine. Per semilavorati con tolleranze critiche, la capacità di lavorazione pubblicata da Beiyu mantiene le barre medicali rettificate a una tolleranza sul diametro di ±0.0127 mm con Ra 0.8 micron, e tale stato della barra, diritta e priva di calamina, è la risposta di Beiyu ai problemi di taglio interrotto e strato superficiale indurito descritti sopra.
Inviare una richiesta di offerta tecnica
Per le richieste di offerta di barre Ti-6Al-4V destinate alla lavorazione meccanica, indicare grado, diametro, stato, finitura superficiale, tolleranza, quantità e sovrametallo di lavorazione.
