Bridas de titanio | Grade 2 / Grade 5 / Grade 7 / Grade 12
Bridas de titanio para sistemas de tuberías químicos, marinos e industriales, incluidas bridas de cuello para soldar, deslizantes, ciegas, con junta solapada, roscadas y mecanizadas a medida. Las solicitudes de oferta pueden especificar material ASTM B381, dimensiones ASME B16.5 / ASME B16.47 / DIN / JIS, clase de presión, tipo de cara, diámetro interior, patrón de pernos y requisitos de inspección.
- Calidades habituales: Grade 2, Grade 5 / Ti-6Al-4V, Grade 7, Grade 12
- Tipos habituales: bridas de cuello para soldar, deslizantes, ciegas, con junta solapada, roscadas y de enchufe para soldadura
- Detalles de la solicitud de oferta: tamaño, clase de presión, tipo de cara, plano, cantidad y paquete de certificados
- DocumentosMTC y EN 10204 3.1 a petición
- TrazabilidadNúmero de colada y alcance de la inspección confirmados
- Datos de la solicitud de ofertaCalidad, norma, dimensiones, tolerancia, cantidad
- EmbalajeProtección para la exportación según la forma y la longitud del producto
Introducción al producto
ASTM B381Material de brida forjada
Gr2 / Gr5 / Gr7 / Gr12Calidad según el medio y la resistencia
ASME / planoDimensiones según pedido
PMI / MTCInspección bajo solicitud
La aceptación se realiza conforme a la especificación solicitada. Las dimensiones finales, tolerancias, calidad, inspección y documentación se confirman mediante el plano, el pedido y el certificado de materiales.

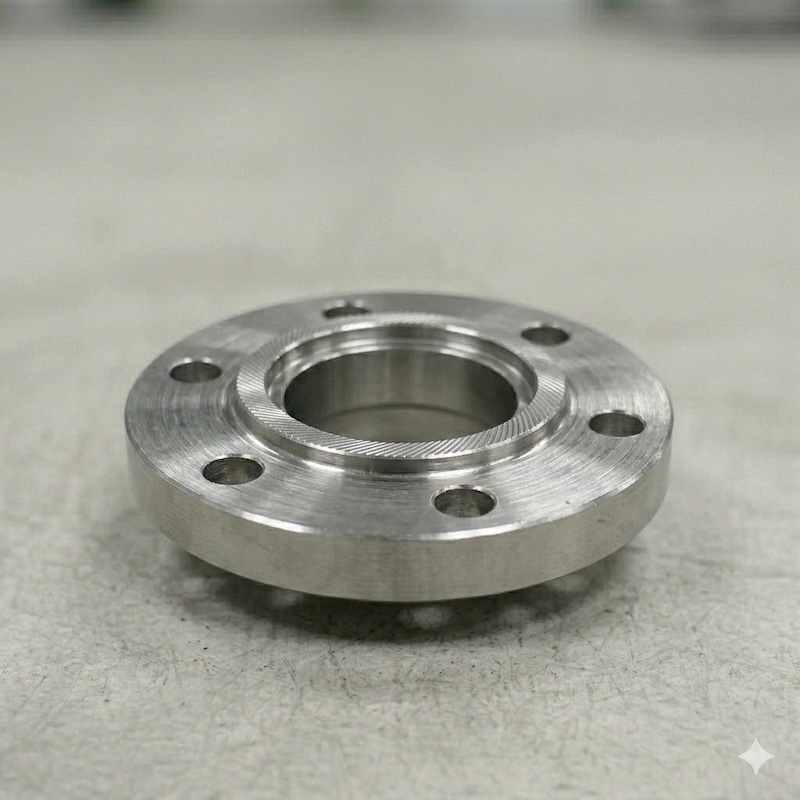

Bridas de titanio para tuberías químicas, marinas e industriales
Las dimensiones se ofertan a partir de las filas publicadas y no de un único rango convertido: tamaño nominal 1/2 in a 60 in NB NPS; clase de presión PN 0,25 MPa a 32 MPa, PN 6 a PN 250, y Class 150 a Class 2500.

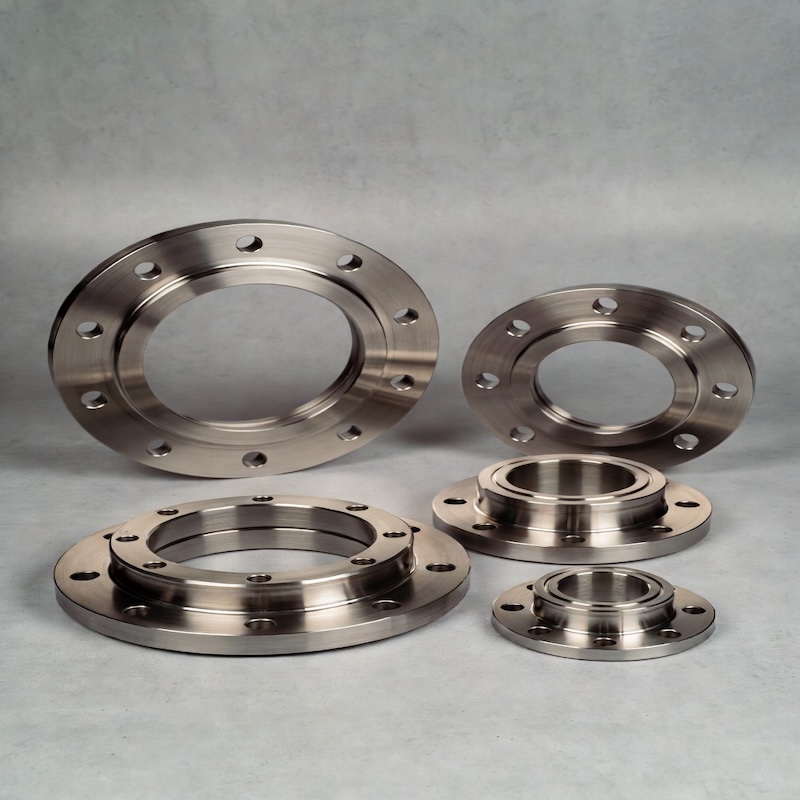

Beiyu suministra bridas de titanio para sistemas de tuberías resistentes a la corrosión, intercambiadores de calor, equipos a presión, equipos para agua de mar y conjuntos de titanio personalizados. Los tipos de brida habituales incluyen bridas con cuello para soldar, bridas deslizantes, bridas ciegas, bridas con junta solapada, bridas roscadas, bridas con soldadura por encastre y componentes de brida de titanio basados en plano.
Las bridas de titanio Grade 2 se utilizan habitualmente para conexiones generales de tuberías y equipos resistentes a la corrosión. Grade 7 puede seleccionarse para medios químicos más agresivos, mientras que Grade 5 / Ti-6Al-4V se utiliza cuando se requiere mayor resistencia. Grade 12 puede considerarse para aplicaciones que requieren una resistencia y una resistencia a la corrosión mejoradas en comparación con el titanio comercialmente puro.
Calidades, normas y tipos de brida

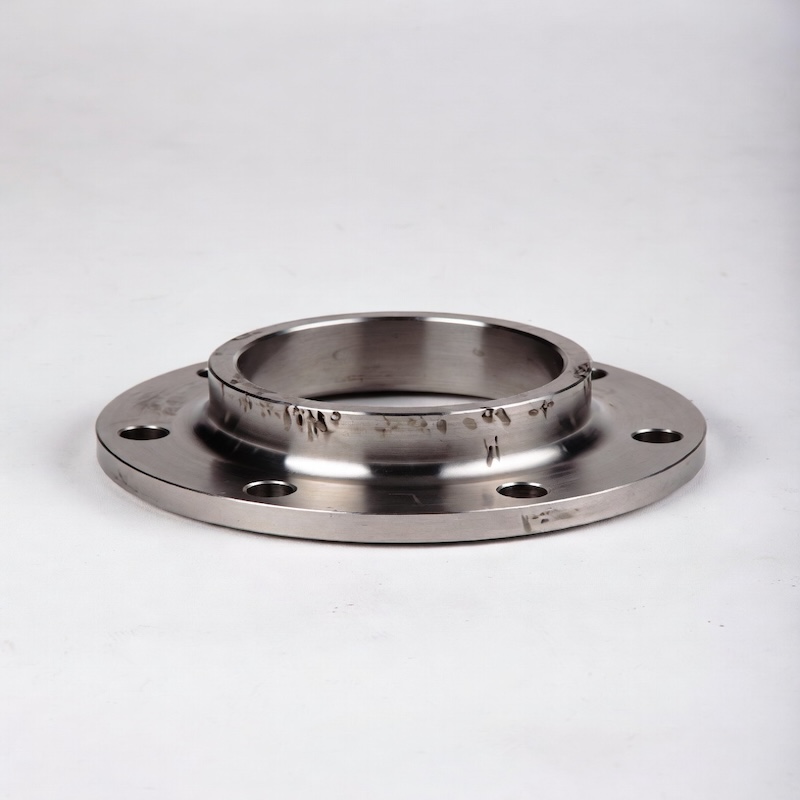

| Calidades habituales | Grade 2, Grade 5 / Ti-6Al-4V, Grade 7, Grade 12. |
|---|---|
| Norma de material | ASTM B381 para piezas forjadas de titanio y aleaciones de titanio; se pueden revisar los requisitos de material específicos del proyecto. |
| Referencias dimensionales | ASME B16.5, ASME B16.47, DIN, EN, JIS o planos personalizados. |
| Tipos habituales | Bridas con cuello para soldar, deslizantes, ciegas, con junta solapada, roscadas, con soldadura por encastre y mecanizadas personalizadas. |
Rango de tamaños y requisitos de mecanizado

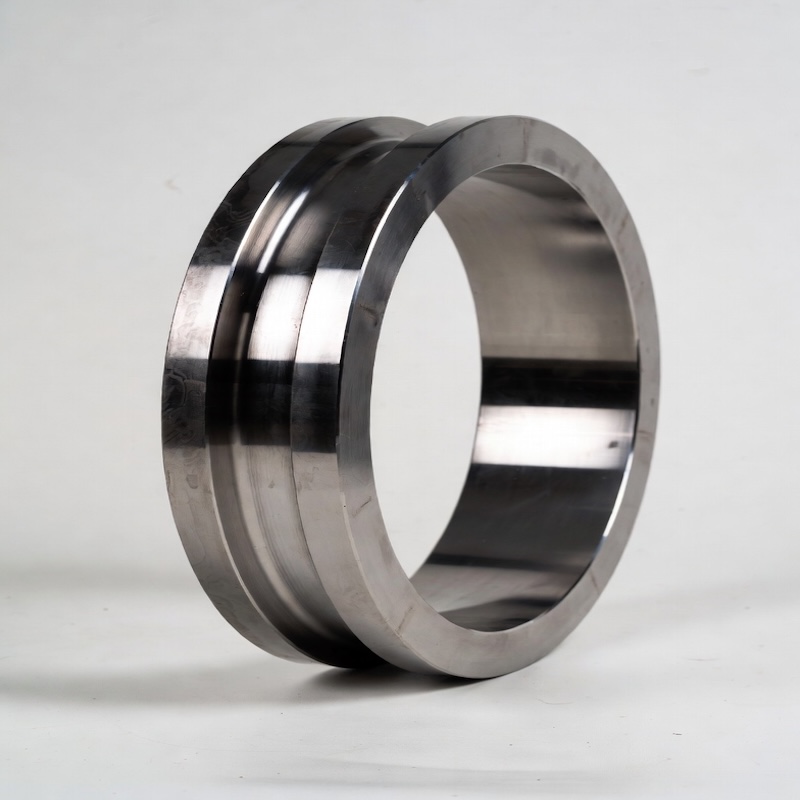

| Artículo | Qué indicar |
|---|---|
| Definición de la brida | Tamaño nominal, clase de presión, tipo de cara de asiento, diámetro interior, requisitos de orificios para pernos, espesor |
| Referencia del pedido | Norma, revisión del plano, cantidad |
| Bridas no normalizadas | El plano identifica las tolerancias, los requisitos de la superficie de sellado, el sobrematerial de mecanizado y si la brida es forjada, cortada de chapa gruesa o mecanizada íntegramente a partir de un tocho |
| Condición superficial | Superficie mecanizada, decapada o granallada, o cara de sellado pulida, según la aplicación |

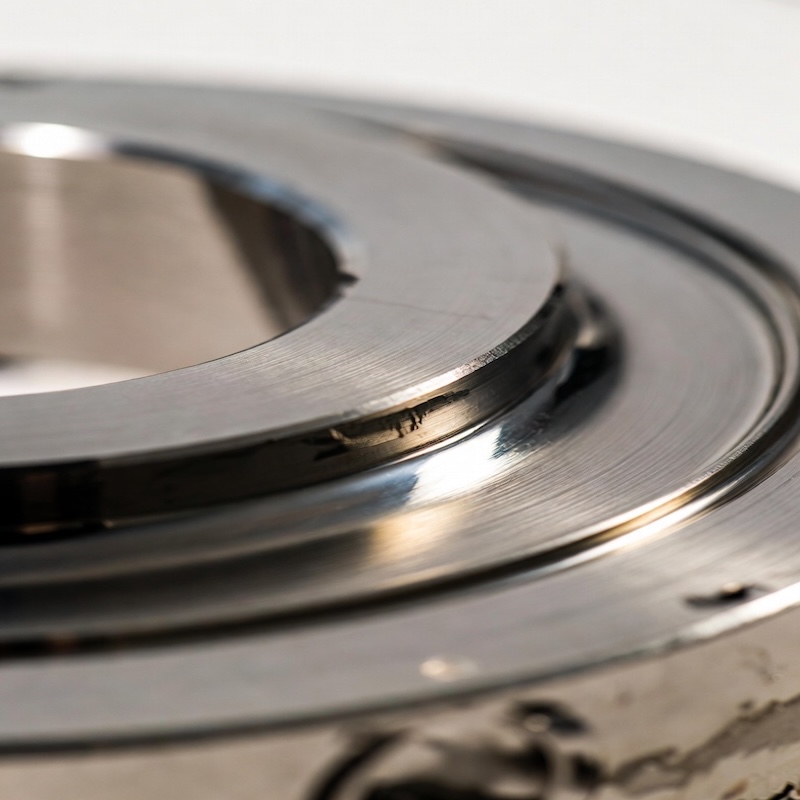

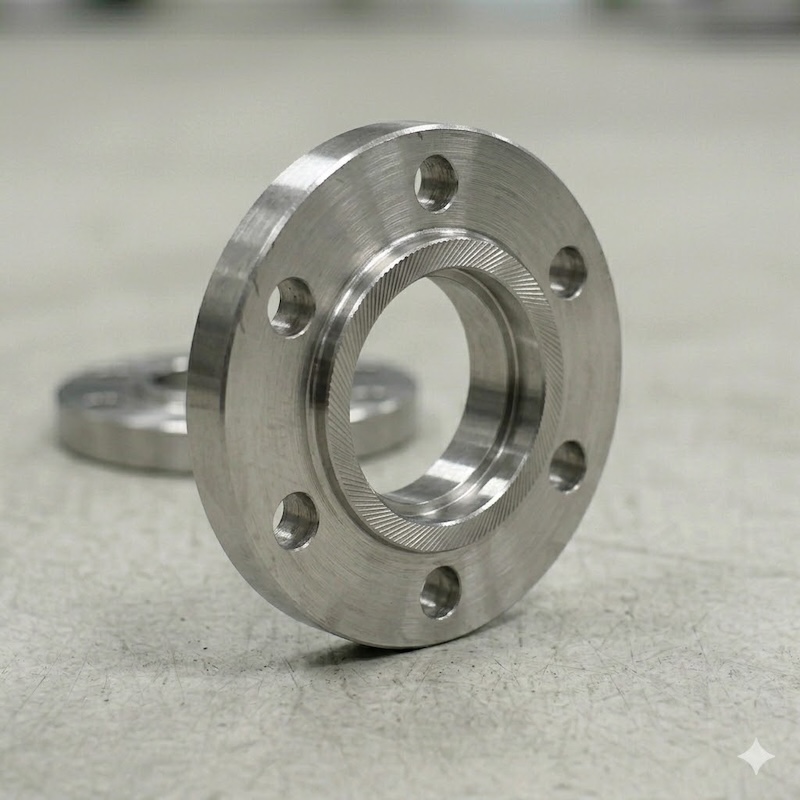

| Superficie de sellado | Cara elevada, cara plana, junta anular o diseño a medida, especificado en el plano o en la especificación de compra |
Aplicaciones habituales
| Sistema | Equipo |
|---|---|
| Procesamiento químico | Tuberías y boquillas de equipos |
| Agua de mar y desalinización | Sistemas de agua de mar, salmuera y desalinización |
| Intercambiadores de calor y recipientes | Intercambiadores de calor, condensadores y equipos a presión |
| Electroquímica | Equipos electroquímicos y de hidrometalurgia |
| Conjuntos | Skids de titanio personalizados y conjuntos industriales |
Inspección y documentación

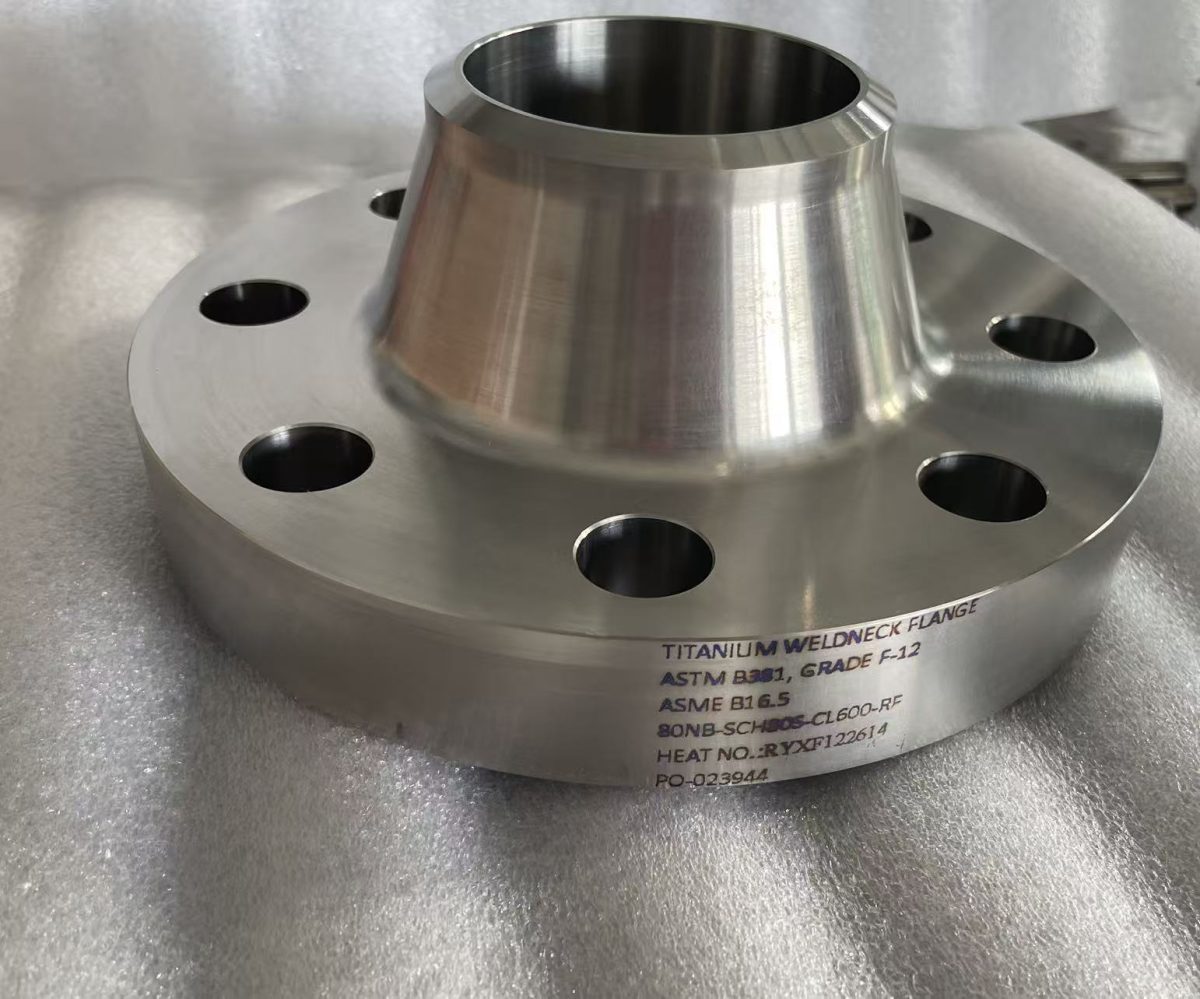

| Cuándo | Documentos y ensayos |
|---|---|
| Solicitados para un pedido con trazabilidad | Certificado de materiales, documentación EN 10204 3.1, trazabilidad por número de colada, composición química, propiedades mecánicas, informe de inspección dimensional |
| Pueden añadirse, según el tamaño de la brida y las condiciones de servicio | Ensayos por ultrasonidos, ensayos PMI, ensayos por líquidos penetrantes, ensayos de dureza, inspección por tercera parte |

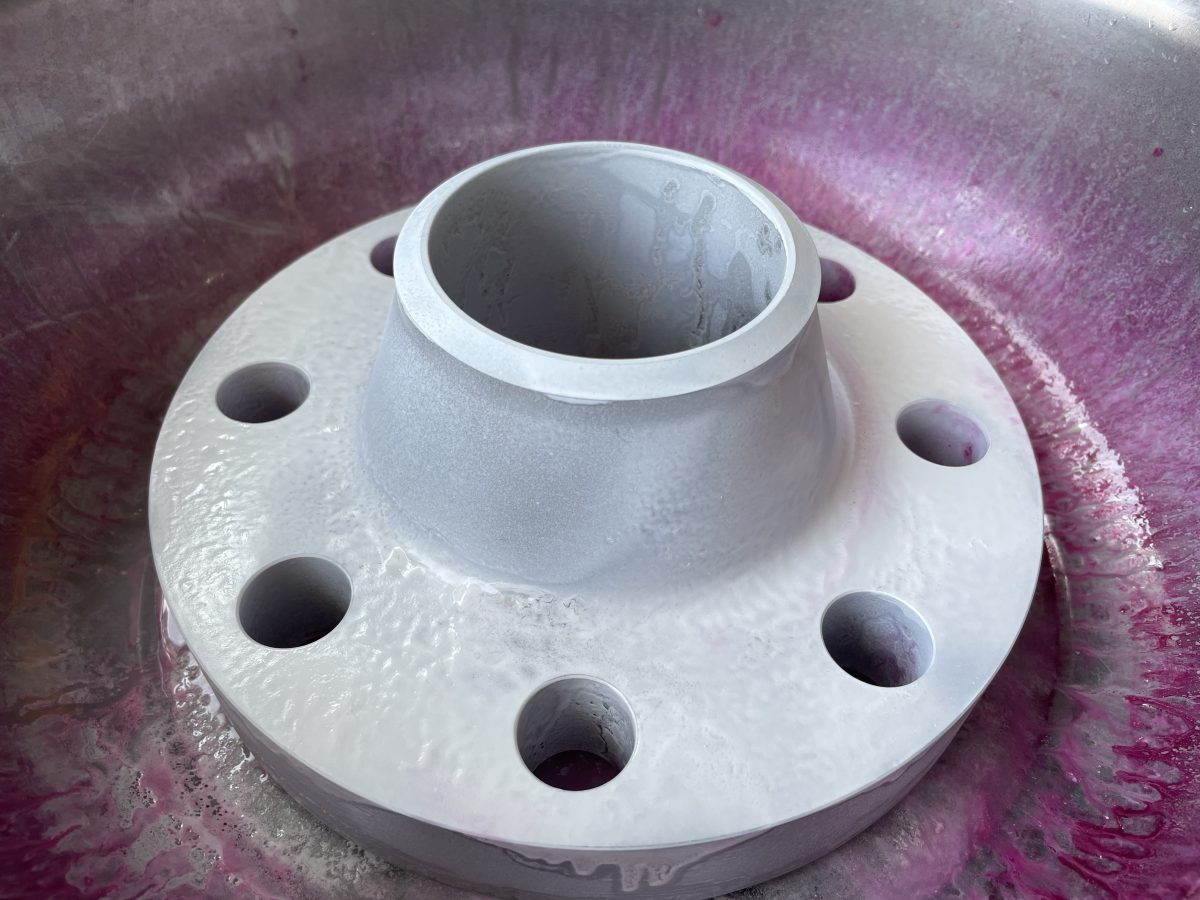

Si se requiere, el ensayo por líquidos penetrantes (PT) y su alcance de informes y trazabilidad deben indicarse en el plano, la oferta y el pedido.
Información sobre embalaje y exportación

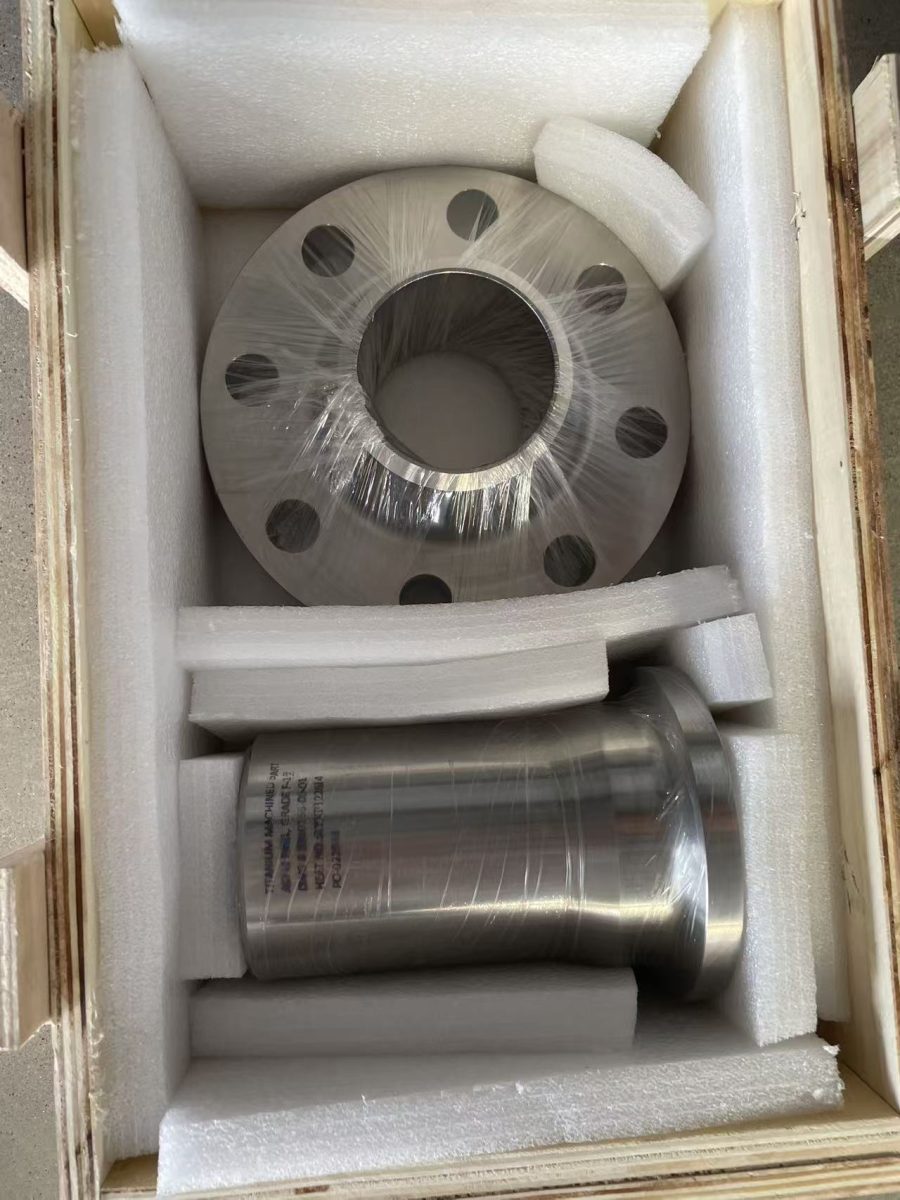

Las superficies de sellado mecanizadas y los orificios para pernos deberían protegerse durante el embalaje. Las bridas de titanio se separan normalmente por tamaño y calidad, se envuelven para evitar daños superficiales y se embalan en cajas de madera o palés para el envío de exportación. Las etiquetas deberían identificar la calidad, la norma, el tamaño, la cantidad y el número de colada cuando se requiera trazabilidad.
Información necesaria para la solicitud de oferta
| Campo | Ejemplo o contenido |
|---|---|
| Tipo de brida y norma | Por ejemplo, brida con cuello para soldar ASME B16.5 |
| Calidad | Por ejemplo, ASTM B381 Grade 2 o Grade 7 |
| Dimensiones | Tamaño, clase de presión, tipo de cara, diámetro interior y requisitos de orificios para pernos |
| Plano | Requerido para bridas a medida o no normalizadas |
| Aspectos comerciales | Cantidad, destino y requisito de entrega |
| Documentación | Requisitos de certificado, ensayo no destructivo e inspección por tercera parte |
Preguntas frecuentes
¿Qué norma se utiliza para las bridas de titanio?
ASTM B381 se utiliza habitualmente para piezas forjadas de titanio y aleaciones de titanio. Los requisitos dimensionales suelen basarse en ASME B16.5, ASME B16.47, DIN, EN, JIS o planos del cliente.
¿Pueden soldarse bridas de titanio Grade 2 a tubo de titanio Grade 2?
La compatibilidad de calidad y el procedimiento de soldadura deberían confirmarse con el ingeniero del proyecto. En muchos sistemas de tuberías resistentes a la corrosión, las bridas Grade 2 se combinan con tubo o accesorios de titanio Grade 2 cuando la norma de diseño lo permite.
¿Qué debería incluirse en una solicitud de oferta para una brida de titanio personalizada?
Envíe el plano, la calidad, la norma, el tamaño, la clase de presión, la cara de sellado, el diámetro interior, el patrón de pernos, la tolerancia, la cantidad y los requisitos de documentación. Si la brida se utiliza en equipos a presión, incluya el código de diseño y los requisitos de inspección.
Componentes de tubería relacionados
Las bridas se adquieren habitualmente con accesorios de tubería de titanio ASTM B363 para sistemas de tuberías químicas, de agua de mar y de intercambiadores de calor. Envíe la norma de tubería y las notas del plano para que la calidad del material y las dimensiones se mantengan coherentes.
Páginas relacionadas de solicitud de oferta de tuberías
Las consultas sobre bridas de titanio suelen incluir también accesorios de tubería, tubo sin soldadura, válvulas y conexiones de intercambiadores de calor.
Aplicaciones habituales
Revisar el apoyo para fabricación y mecanizado22
Ti
Titanio
Conexiones para tuberías químicasConfirme el medio, la temperatura, la tolerancia del plano, el alcance de la inspección y la documentación antes de la oferta.Líneas de proceso de agua de marConfirme el medio, la temperatura, la tolerancia del plano, el alcance de la inspección y la documentación antes de la oferta.Boquillas de intercambiadores de calorConfirme el medio, la temperatura, la tolerancia del plano, el alcance de la inspección y la documentación antes de la oferta.Fabricación personalizada de tramos de tubería de titanioConfirme el medio, la temperatura, la tolerancia del plano, el alcance de la inspección y la documentación antes de la oferta.
Los intervalos dentro de los que se oferta una consulta de bridas
La página anterior enumera los campos que debería incluir una solicitud de oferta de bridas. Estos son los intervalos dentro de los que se ofertan esos campos, para poder contrastar una consulta antes de enviarla, en lugar de hacerlo después de recibir la respuesta.
| Campo | Intervalo suministrado |
|---|---|
| Tamaño nominal | 1/2 in a 60 in NB NPS, con NPS 1/2 a NPS 24 que cubren DN 10 a DN 2000 en las tablas métricas |
| Clase de presión | PN 0,25 MPa a 32 MPa, PN 6 a PN 250 y Class 150 a Class 2500 |
| Materiales distintos del titanio | Circonio, níquel, Inconel, Monel y Hastelloy |

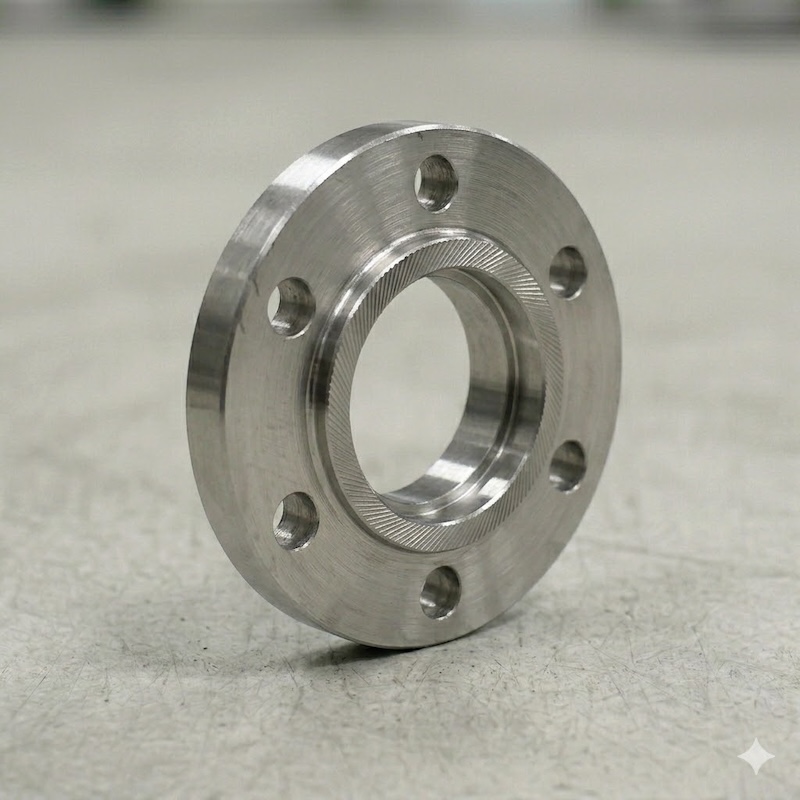

Las caras de asiento suelen indicarse mediante códigos en los pedidos, en lugar de palabras, y los códigos transmiten más información que las palabras: FF es una cara plana, RF una cara realzada, TG un par de lengüeta y ranura, RJ una unión de junta anular y MFM un par macho y hembra. TG y MFM solo tienen sentido como pares compatibles, por lo que un pedido que indique uno de ellos debe especificar a qué mitad corresponde esta brida.
Conviene indicar expresamente dos líneas porque son las que más se dan por supuestas. La clase de presión no implica el tipo de cara de asiento, y el tamaño nominal no implica el tipo de brida. Los intervalos anteriores son los límites de suministro de Beiyu Titanium, y las combinaciones fuera de ellos se ofertan según plano.
Comparar componentes de titanio relacionados
Categoría de accesorios de titanioProducto
Material
Referencia
Enfoque de la solicitud de oferta
Bridas de titanio
Gr2 / Gr5 / Gr7 / Gr12
ASTM B381
Solicitudes de oferta para conexiones de tubería
Accesorios para tubos de titanio
Gr2 / Gr7 / Gr12
ASTM B363
Codos, tes y reductores
>
Elementos de fijación de titanio
Gr2 / Gr5
DIN / ISO / ASTM
Pernos, tuercas y tornillos
>
Brida de titanio Grade 2
Grade 2
ASTM B381
Brida de titanio comercialmente puro
>
Ejes de agitador de titanio
Gr2 / Gr5 / Gr7 / Gr12
Plano
Ejes largos giratorios
>
Fondos elípticos de titanio
Gr2 / Gr7
Plano / ASME
Piezas conformadas para equipos a presión
>
Páginas de solicitudes de oferta relacionadas
Categoría de accesorios de titanio
Componente de titanio relacionadoAccesorios de tubería de titanio | ASTM B363 Grade 2 / Grade 7 / Grade 12Utilice la página relacionada cuando la solicitud de oferta cambie la forma del producto, el alcance del plano, el medio de servicio o el requisito de inspección.
Pieza de TiElementos de fijación de titanioElementos de fijación de titanio | Pernos, tuercas y tornillos Grade 2 / Grade 5
Brida de titanio Grade 2Brida de titanio Grade 2 | Brida de tubo de titanio ASTM B381
Ejes de agitador de titanioEjes de agitador de titanio | Pieza forjada a medida Grade 2, 5, 7 & 12 para mezcla industrial
Brida de titanio Grade 2Brida de titanio Grade 2 | Brida de tubo de titanio ASTM B381Ejes de agitador de titanioEjes de agitador de titanio | Pieza forjada a medida Grade 2, 5, 7 & 12 para mezcla industrialDetalles de especificación con fuentes
Los intervalos de suministro de Beiyu Titanium publican el tamaño de brida en dos expresiones separadas, 1/2 inch a 60 inch NB NPS en una y 1/2 inch a NPS 24 con DN 10 a DN 2000 en la otra, y ambas se imprimen como filas separadas en lugar de como un único intervalo convertido. Las clases de presión se indican como PN 0.25 a 32 MPa, PN 6 a PN 250 y 150# a 2500#. Los materiales incluidos son titanio, circonio, níquel, Inconel, Monel y Hastelloy.
Tres datos definen una brida antes que el material. El tipo se publica como de cuello para soldar, deslizante, roscada, ciega, de soldadura por enchufe y de unión solapada; la cara como FF, RF, TG, RJ y MFM; y la norma dimensional como ANSI B16.5, ASME B16.47, JIS B2220, DIN 2627 a 2628 o AWWA. ASTM A182 y su adopción ASME SA182 se enumeran en la misma entrada como especificaciones de material y no dimensionales. Un tamaño y una clase de presión por sí solos no identifican una brida, ya que el mismo tamaño nominal existe en todas las combinaciones de tipo y cara anteriores.
Solicite una oferta para bridas de titanio | Grade 2 / Grade 5 / Grade 7 / Grade 12
Envíe la calidad, el plano o la norma, las dimensiones, la cantidad, el alcance de inspección y el destino de entrega. Beiyu responde con la oferta, el plazo de entrega y el alcance de la documentación.
Proveedores y fabricantes de bridas de titanio
Beiyu Titanium suministra bridas de titanio conforme a ASTM B381 y ASME B16.5 en Grade 2 y Grade 5, incluidos los tipos de cuello para soldar, deslizante, ciega y con junta solapada. Indique el tipo, la clase de presión, la cara, el diámetro interior y el patrón de pernos para una oferta.
Especificación para bridas de titanio Grade 2, 5, 7 y 12
Todas las calidades de esta página se solicitan conforme a ASTM B381. Las filas siguientes son los campos relativos a la calidad que necesita una partida de pedido; la composición química completa se rige por la especificación aplicable.
| Calidad | Designación UNS | Número Werkstoff | Norma aplicable | Límites de composición seleccionados, porcentaje en masa |
|---|---|---|---|---|
| Titanio comercialmente puro Grade 2 (Grade F-2 conforme a ASTM B381) | R50400 | 3.7035 | ASTM B381 | Ti sin alear, O 0.25 máx., Fe 0.30 máx. |
| Grade 5 Ti-6Al-4V (Grade F-5 conforme a ASTM B381) | R56400 | 3.7165 | ASTM B381 | Ti-6Al-4V (Al 5.5 a 6.75, V 3.5 a 4.5) |
| Grade 7 Ti-0.15Pd (Grade F-7 conforme a ASTM B381) | R52400 | 3.7235 | ASTM B381 | Composición química de Grade 2 más Pd 0.12 a 0.25 |
| Grade 12 Ti-0.3Mo-0.8Ni (Grade F-12 conforme a ASTM B381) | R53400 | 3.7105 | ASTM B381 | Ti-0.3Mo-0.8Ni (Mo 0.2 a 0.4, Ni 0.6 a 0.9) |
Los valores mecánicos mínimos no se enumeran aquí porque los establece la norma solicitada para la forma, el intervalo dimensional y el estado solicitados. Beiyu los confirma conforme a esa norma al presentar la oferta, en lugar de trasladarlos de otra norma de producto.
Campos aplicables a todas las calidades de esta página
| Campo | Valor |
|---|---|
| Norma dimensional | ASME B16.5, con clase y tipo de cara indicados en el pedido |
| Condición de suministro | R / M, indicado en el pedido |
Dimensiones
Las dimensiones de las bridas proceden de la norma dimensional, no de un intervalo de tamaños. Indique en el pedido la clase y el tipo de cara según ASME B16.5 junto con el tamaño nominal del tubo, o envíe el plano cuando la brida responda a una especificación del cliente.
Inspección y documentación
El alcance de inspección se establece en el pedido, no se da por supuesto. Indique qué exámenes se requieren, según qué norma y clase de aceptación y en qué etapa se realizan, porque esos cuatro campos permiten verificar objetivamente una línea de inspección durante la inspección de recepción.
Criterios de aceptación que puede pegar en su pedido
Calidad y norma: ______ conforme a ASTM B381 (una de las siguientes: titanio comercialmente puro Grade 2 / Grade 5 Ti-6Al-4V / Grade 7 Ti-0.15Pd / Grade 12 Ti-0.3Mo-0.8Ni) Forma y dimensiones: ______ Tolerancia: ______ Estado: ______ (R / M, indicado en el pedido) Superficie: ______ (indique un valor de rugosidad cuando sea un criterio de aceptación) Tolerancia de forma: ______ Alcance de la inspección: ______ (examen, norma de aceptación, clase y etapa) Certificado: certificado de inspección 3.1 según EN 10204, composición química trazable al número de colada, resultados mecánicos e identificación del lote de inspección conforme a la especificación aplicable
Envíe el plano o la especificación de compra con esos campos cumplimentados y Beiyu revisará la consulta conforme a la norma aplicable antes de fijar el precio.
