Dos barras de titanio pueden estar ambas marcadas como “Grade 5”, ambas cumplir ASTM B348 y, aun así, no ser químicamente idénticas. Esto no es un defecto: así funcionan las aleaciones fundidas. Comprender la variación entre coladas es la diferencia entre un comprador que especifica correctamente y otro que se sorprende cuando un segundo pedido se mecaniza o se suelda de forma ligeramente distinta.

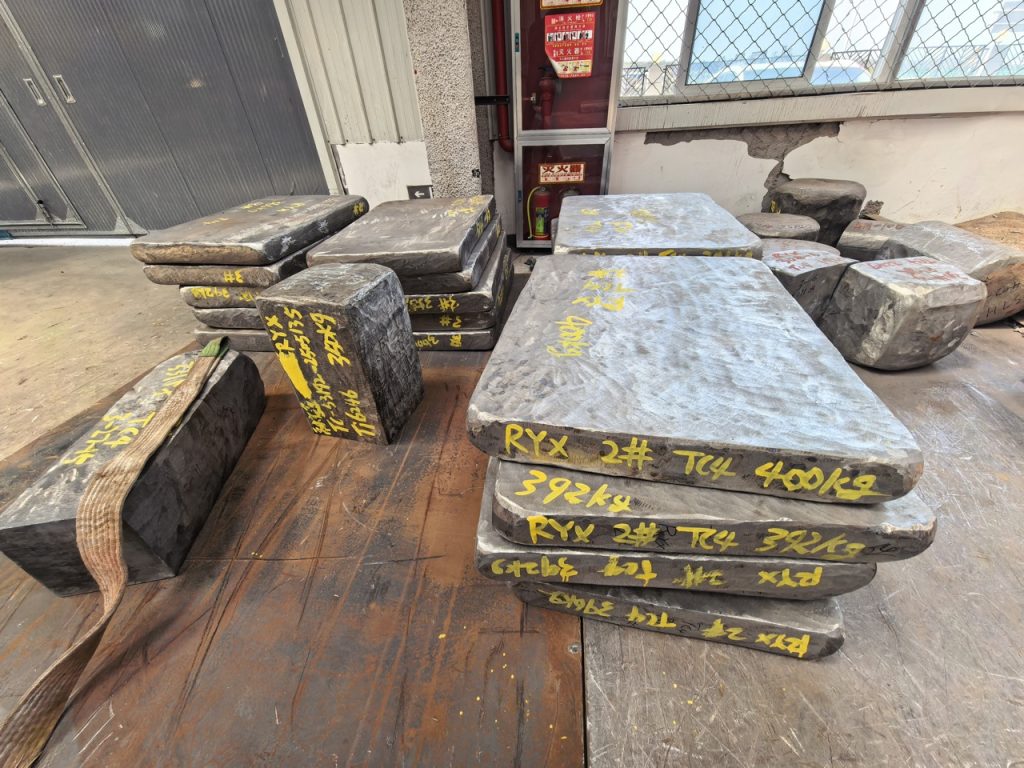

Aquí se muestran dos coladas reales de lingotes de Ti-6Al-4V (TC4) que fundimos, ambas de Φ600 mm y ambas ensayadas por tercera parte en un laboratorio independiente acreditado el mismo día:
| Elemento (wt %) | Colada A | Colada B | Límite ASTM B348 Gr 5 |
|---|---|---|---|
| Aluminio (Al) | 6.35 a 6.53 | 6.15 a 6.18 | 5.5 a 6.75 |
| Vanadio (V) | 3.77 a 3.87 | 4.03 a 4.06 | 3.5 a 4.5 |
| Hierro (Fe) | 0.18 a 0.19 | 0.18 a 0.19 | ≤ 0.40 |
| Oxígeno (O) | 0.181 a 0.186 | 0.171 a 0.172 | ≤ 0.20 |
| Nitrógeno (N) | 0.007 | 0.007 a 0.008 | ≤ 0.05 |
Ambas son inequívocamente Grade 5. Sin embargo, observe las diferencias reales: la colada 52554 se sitúa cerca del límite superior del intervalo de aluminio (6,5%) y más baja en vanadio (3,8%); la colada 52556 es lo contrario: menor contenido de aluminio (6,2%) y mayor de vanadio (4,0%). El oxígeno difiere en 0,014% entre ambas. Nada de esto es incorrecto; es la dispersión normal de dos fusiones independientes.
Por qué difieren las coladas en primer lugar
La aleación de titanio se fabrica mezclando esponja de titanio con aleación madre y prensando electrodos, que después se funden, normalmente dos o tres veces, mediante refundición por arco al vacío. Varios factores modifican ligeramente el valor final cada vez:
| Punto | Qué indica la guía |
|---|---|
| El aluminio es volátil al vacío | Parte del aluminio se evapora durante la fusión, por lo que la carga se ajusta alta previendo una pérdida. La cantidad perdida varía con los parámetros de fusión, por lo que el aluminio es el elemento que más varía entre coladas. |
| Los lotes de aleación madre y esponja varían | Cada lote de materia prima tiene sus propios residuales (hierro, oxígeno), que se mantienen. |
| El contenido de oxígeno se fija, no se elimina | El oxígeno intersticial procede de la calidad de la esponja y de cualquier adición; no puede eliminarse posteriormente, por lo que su punto de partida queda fijado para cada colada. |
La función de la fábrica es mantener cada colada dentro de los límites de especificación. El certificado del lingote es la prueba de que lo ha hecho, y la razón por la que conviene leer los valores reales, no solo la línea de calidad. (Para saber cómo leer un certificado individual de principio a fin, consulte cómo leer un informe de ensayo de lingote de titanio.)
Cuándo importa realmente la diferencia entre coladas
Para la mayoría de los trabajos estructurales y de corrosión, cualquier material dentro del intervalo Grade 5 se comporta igual y nunca se aprecia la diferencia. Empieza a importar cuando se está cerca de un límite de propiedad o se opera un proceso estrictamente controlado:
| Situación | Por qué importa la colada |
|---|---|
| Procedimiento de soldadura cualificado | Un equilibrio diferente de Al/V puede modificar sutilmente la respuesta de la soldadura; algunas especificaciones aeroespaciales requieren material de aporte y material base procedentes de coladas controladas. |
| Repetibilidad estricta del mecanizado | Más oxígeno = mayor resistencia = un corte ligeramente más duro. Un pedido repetido de una colada con menos oxígeno puede sentirse diferente en la herramienta. |
| Piezas críticas por fatiga / fractura | El oxígeno y el equivalente de oxígeno determinan la tenacidad; por eso ELI (Grade 23) estrecha el intervalo. Consulte intersticiales en titanio. |
| Series de producción largas | Si una pieza se desarrolló con una colada, una segunda colada dentro de especificación puede aun así requerir una nueva comprobación de velocidades/avances o ajustes de soldadura. |
Cómo comprar para que la variación entre coladas nunca le afecte
- Especifique la norma y la calidad, no un valor objetivo. “ASTM B348 Grade 5” define los límites permitidos; eso es a lo que tiene derecho. No redacte una especificación en torno a 6,4% Al porque un certificado lo indicara.
- Solicite el certificado de materiales por colada, con trazabilidad por número de colada desde el certificado hasta la barra marcada. Dos pedidos, dos coladas, dos certificados.
- Si realmente necesita consistencia, indíquelo: solicite material de una única colada (o de un único lingote) para todo el trabajo, e indíquelo en el pedido. Es una solicitud normal para trabajos con soldadura cualificada o críticos por fatiga.
- Para una tenacidad estricta, solicite Grade 23 (ELI) en lugar de depender de una colada Grade 5 afortunada con bajo oxígeno.
Suministramos barra Ti-6Al-4V (Grade 5), chapa gruesa y material para piezas forjadas con el certificado de colada, y puede mantener un pedido en una sola colada cuando su proceso lo requiera. Envíe la calidad, la norma y cualquier requisito de colada única o trazabilidad con su Enviar una consulta.
Preguntas frecuentes
¿Una colada es lo mismo que un lote?
Están estrechamente relacionados: una colada es una fusión (un lingote o lote de fusión); un lote es el material agrupado bajo un certificado. La trazabilidad vincula su barra con su colada/lingote para que la composición química del certificado se aplique realmente a su metal.
Si dos coladas cumplen ambas la especificación, ¿una es "mejor"?
No en general; ambas cumplen Grade 5. “Mejor” solo existe en relación con su aplicación: menor oxígeno para la tenacidad, un equilibrio específico de Al/V para una soldadura cualificada, etcétera. Conforme a especificación es conforme a especificación.
¿Puedo exigir un valor específico de aluminio u oxígeno?
Puede solicitar un subrango más estrecho o una sola colada, pero esto reduce la disponibilidad y puede aumentar el coste. La mayoría de los compradores están mejor atendidos al pedir conforme a la norma y, cuando sea importante, restringir a una sola colada.
¿Por qué el aluminio varía más que el hierro entre sus dos coladas?
El aluminio se evapora bajo vacío durante la fusión, por lo que su recuperación varía de una fusión a otra. El hierro entra con las materias primas y tiende a mantenerse en un intervalo más estrecho.
Dos coladas Grade 5 medidas una junto a la otra
La diferencia entre dos coladas conformes se aprecia más fácilmente con números reales que con una tabla de especificaciones. Dos lingotes Beiyu Ti-6Al-4V analizados por el mismo laboratorio independiente con cinco semanas de diferencia cumplieron ambos ASTM B348 Grade 5 en todos los elementos y aun así presentaron diferencias.
| Elemento, % en peso | Intervalo de la primera colada | Intervalo de la segunda colada | Límite de Grade 5 |
|---|---|---|---|
| Aluminio | 6.08 a 6.18 | 6.15 a 6.34 | 5.50 a 6.75 |
| Vanadio | 4.17 a 4.21 | 4.22 a 4.31 | 3.50 a 4.50 |
| Oxígeno | 0.098 a 0.100 | 0.092 a 0.117 | 0.20 máximo |
| Carbono | 0.051 a 0.068 | 0.066 a 0.070 | 0.08 máximo |
La segunda colada presentó valores más altos de aluminio y vanadio y un intervalo más amplio de oxígeno, mientras que la primera presentó valores más bajos e intervalos más estrechos. Ambas son Grade 5 y ambas son conformes. Por tanto, un comprador que mecaniza con un programa fijo, o cuya pieza es sensible al oxígeno por requisitos de fatiga, está comparando dos materiales que un pedido por sí solo no permite distinguir. Beiyu informa del análisis por colada en lugar de indicar una composición nominal, que es la única forma de que una inspección de recepción pueda determinar cuál de las dos ha llegado.
Por qué dos coladas conformes pueden comportarse de forma diferente y qué se comprueba en cada una
La variación entre coladas es una cuestión de composición química con consecuencias mecánicas, y ambos aspectos se documentan mediante métodos identificados, no mediante prácticas internas. Eso es lo que permite comparar una colada con otra.
| Qué se informa por colada | Método al que hace referencia ASTM B348 | Por qué genera variación |
|---|---|---|
| Oxígeno y nitrógeno | ASTM E1409 | Los intersticiales modifican la resistencia y la ductilidad dentro de una misma calidad |
| Composición de la aleación | ASTM E539 y ASTM E2371 | El aluminio y el vanadio sitúan la colada dentro de su intervalo |
| Propiedades de tracción | ASTM E8, a la velocidad de deformación que establece la especificación, de 0,003 a 0,007 in./in./min hasta alcanzar el límite elástico especificado | La consecuencia medida de las dos filas anteriores |
Indicar un método establece cómo se obtuvo un valor. No añade un examen que el pedido no haya solicitado.
Qué se examina en el material entregado y con qué cobertura
| Comprobación | Cobertura en la vía de barra rectificada de precisión |
|---|---|
| Detección de defectos por ultrasonidos | 100 por ciento del lote |
| Corrientes inducidas | 100 por ciento del lote |
| Inspección óptica de la superficie | 100 por ciento del lote |
| Medición de diámetro por láser infrarrojo | 100 por ciento del lote |
| Rectitud | 100 por ciento del lote |
Estas son las comprobaciones realizadas en el proceso de precisión ofertado, evaluadas como capacidad de producción y no ofrecidas como declaración de existencias. Cuando un programa necesita que las coladas se mantengan en un intervalo más estrecho que el permitido por la calidad, eso debe figurar en el texto del pedido.
Detalles de especificación con fuentes
La variación admisible en el análisis del producto es la cláusula que determina cuánto pueden diferir legítimamente dos lecturas de una colada de Ti-6Al-4V Grade 5. ASTM B348 permite que un análisis de comprobación del producto quede fuera del intervalo de composición especificado dentro de márgenes definidos, 0.15 por ciento para el vanadio, 0.10 para el hierro y 0.02 para el oxígeno, siendo el aluminio el que tiene el margen de reanálisis más amplio de la tabla, y este margen cubre la posición de muestreo y la dispersión analítica, no la deriva de la composición durante la fusión. Esta cláusula explica por qué la repetición del ensayo por parte del comprador puede diferir ligeramente del certificado de fábrica siendo válidos ambos resultados, y por qué la aceptación se evalúa según los límites de la especificación junto con la tabla de variaciones, no solo según la cifra del certificado.
Beiyu Titanium controla la dispersión entre coladas mediante procedimientos, en lugar de seleccionar coladas a mano: la composición química del pedido se comprueba en dos puntos del proceso de calidad de la fábrica, durante la preparación del material y de nuevo en el muestreo final antes de los ensayos mecánicos y el marcado. La reserva de una única colada descrita anteriormente se realiza en la fase de solicitud de oferta, y Beiyu mantiene barras de longitudes de hasta 6000 mm bajo un único número de colada, de modo que un procedimiento de soldadura o un programa de mecanizado cualificado con la primera entrega trabaja con la misma composición química en la segunda.
Envíe una solicitud de oferta técnica
Para solicitudes de oferta de lingote, tocho o barra de titanio Grade 5, incluya el requisito de número de colada, la forma de producto, las dimensiones, la tolerancia, la cantidad y la composición química o los documentos de UT requeridos.
