Barra de titanio Grade 5 en Ti-6Al-4V / UNS R56400 para piezas mecanizadas de alta resistencia, elementos de fijación, ejes y componentes industriales. Las solicitudes de oferta ASTM B348 / ASME SB348 se revisan por diámetro, longitud, tolerancia, condición y alcance del certificado.
BARRA DE TITANIO Grade 5
Barra de titanio Grade 5 | Barra redonda Ti-6Al-4V (6Al4V)
¿Necesita barra Grade 5 para una pieza mecanizada? Envíe la forma, dimensiones, condición y especificación aplicable requeridas. Beiyu revisa barras redondas, cuadradas, planas y hexagonales de Ti-6Al-4V conforme a la ruta de compra indicada en el plano o pedido.
RUTA DE COMPRA
Grade 5, Ti-6Al-4V y 6Al-4V identifican todos UNS R56400. No indican qué norma de producto, condición, reglas dimensionales o conjunto de certificados espera el comprador. El plano y el pedido lo determinan. Enviar estos detalles con la solicitud de oferta evita cotizar una ruta frente a una base de aceptación diferente.
Cómo debería interpretarse el rango: Las dimensiones siguientes describen lo que Beiyu puede revisar en todos sus programas de barras de titanio. No constituyen una lista de existencias en tiempo real. La combinación disponible sigue dependiendo del plano, la norma solicitada, la condición, la cantidad y el plan de inspección.
FORMAS Y RANGO DE TAMAÑOS
Rango de suministro: barra redonda Ø1-500 mm, barra cuadrada 3×3 mm a 500×500 mm, barra plana 3×12,7 mm a 30×500 mm y barra hexagonal hasta 17 mm entre caras; el programa de rectificado sin centros cubre Ø3,175-25,4 mm.
Las consultas sobre Grade 5 se revisan dentro de la capacidad global de Beiyu para barras de titanio. Un diámetro puede ser técnicamente posible, pero no estar disponible en la condición o ruta de certificado solicitada, por lo que el tamaño se verifica junto con el acabado, la tolerancia, la cantidad y la inspección.
| Forma de barra | Gama global de capacidades | Controles de la solicitud de oferta |
|---|---|---|
| Barra redonda / varilla | Ø1-500 mm Longitud ≤6000 mm |
Diámetro, tolerancia, rectitud, ruta de superficie, longitud de corte, sobremedida de mecanizado y condición de suministro |

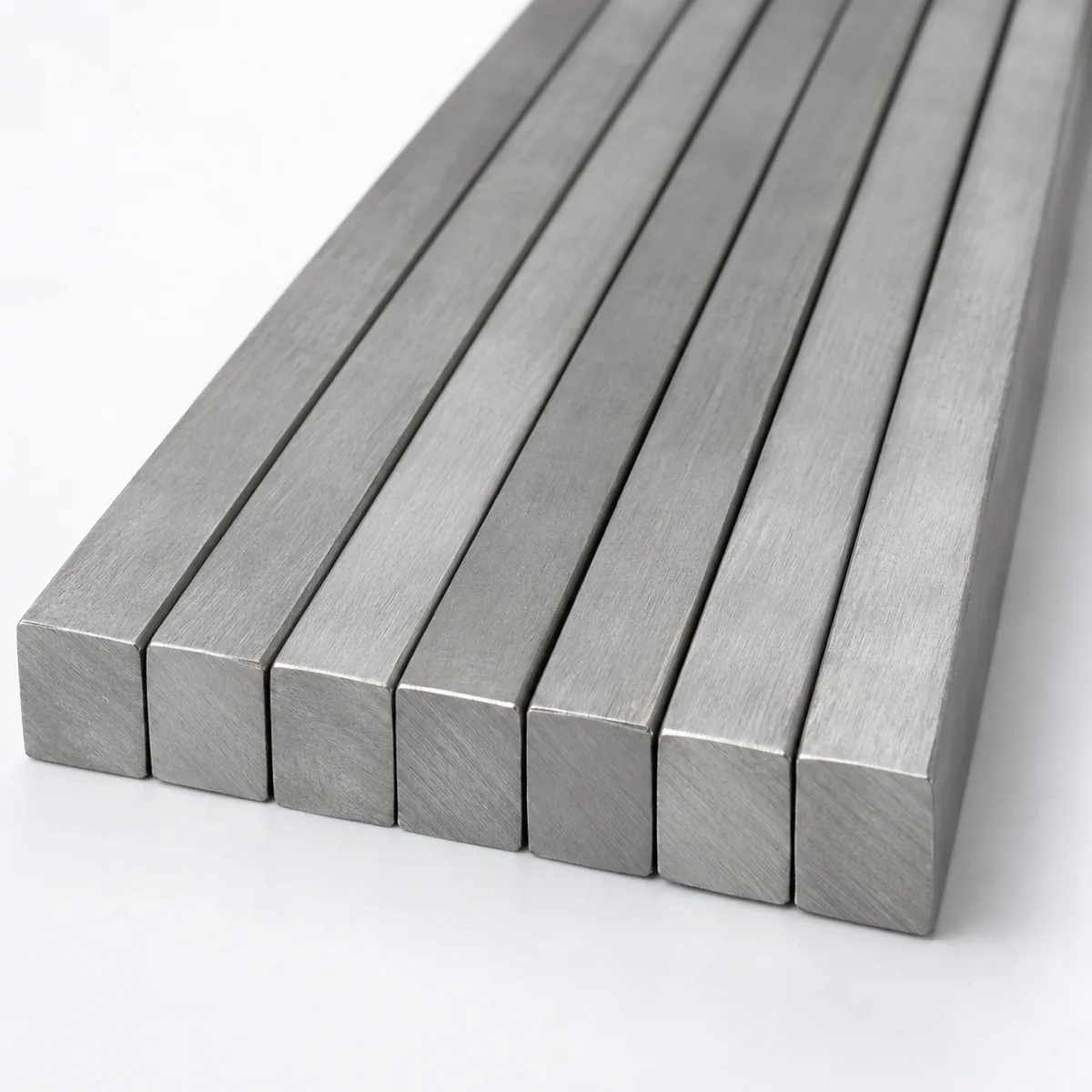

| Barra cuadrada | 3×3 mm a 500×500 mm Longitud ≤6000 mm |
Sección, condición de las esquinas, sobremedida, tolerancia dimensional y longitud de corte |

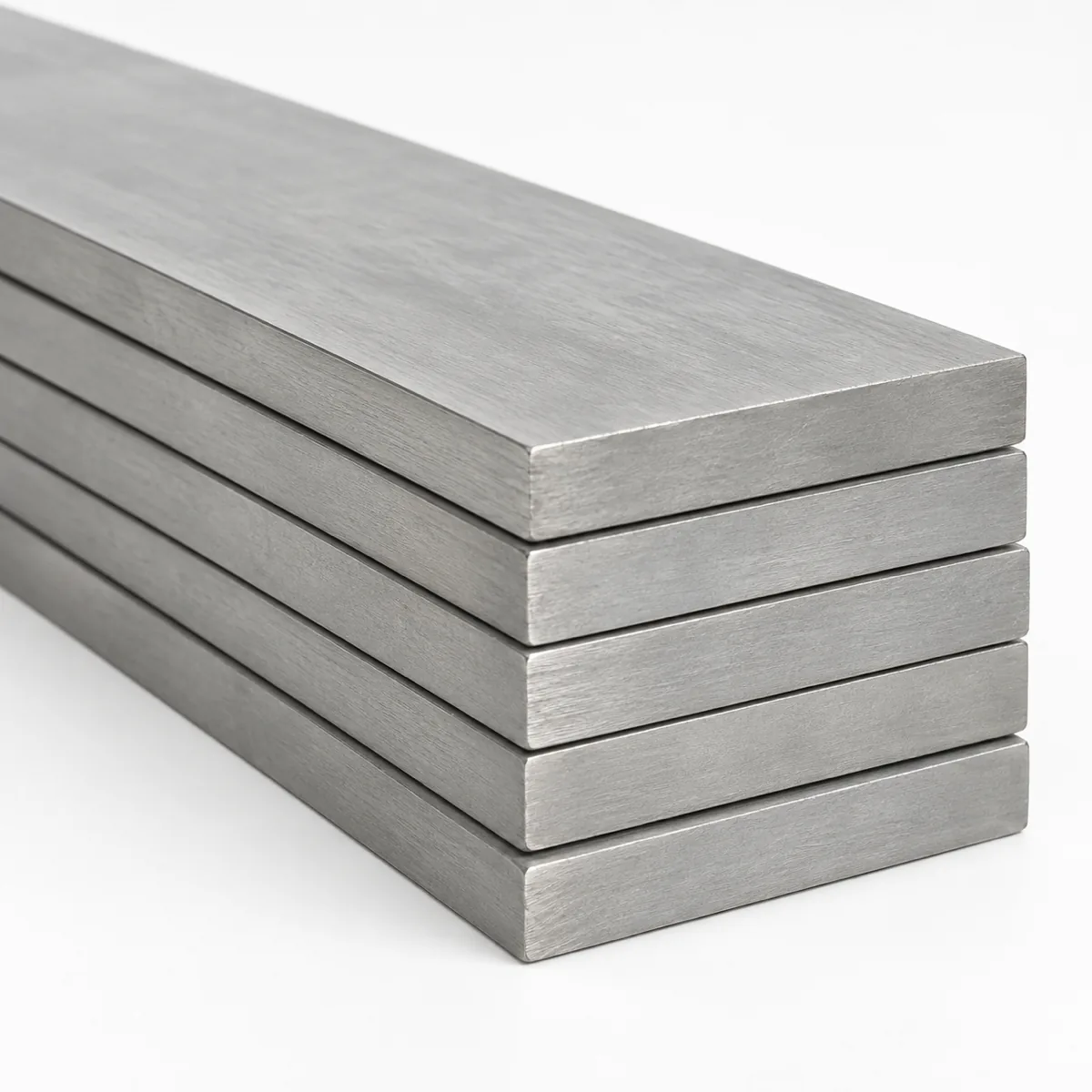

| Barra plana | 3×12,7 mm a 30×500 mm Longitud ≤6000 mm |
Espesor, anchura, sobremedida en cada cara, planitud y tolerancia de longitud |

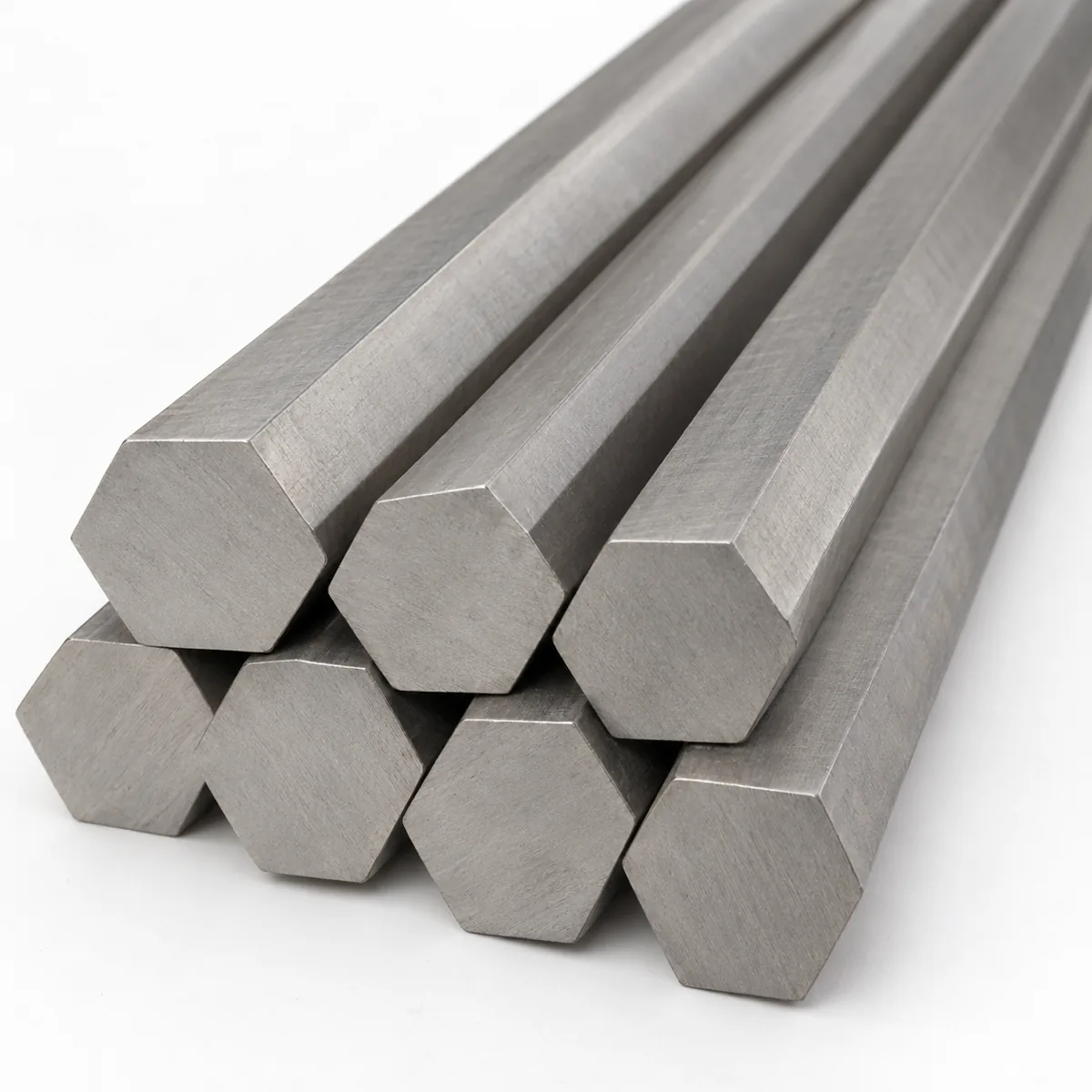

| Barra hexagonal | Entre caras ≤17 mm Longitud ≤6000 mm |
Dimensión entre caras, condición de las esquinas, rectitud, longitud de corte y condición de suministro |
Un programa de rectificado sin centros cubre Ø3,175-25,4 mm e incluye una ruta Grade 5. La tolerancia de diámetro y la rectitud indicadas se aplican únicamente a ese programa. No deberían copiarse a todos los tamaños Grade 5 mostrados arriba.
Consulte la guía de formas y tolerancias de barras de titanioLa barra Grade 5 se pide de dos maneras diferentes, y el conjunto de inspecciones es lo que las distingue. La ruta de fábrica se acepta conforme a la norma de producto indicada en el pedido, ya sea ASTM B348 o una especificación AMS para barras. La ruta documentada de rectificado sin centros incluye las comprobaciones siguientes en todo el lote, expresadas como campos que pueden verificarse en la recepción en lugar de como adjetivos.
| Comprobación | Cobertura | Qué define |
|---|---|---|
| Detección de defectos por ultrasonidos | 100 por ciento del lote | Discontinuidades internas conforme a la clase de aceptación indicada en el pedido |
| Corrientes inducidas | 100 por ciento del lote | Discontinuidades superficiales y próximas a la superficie |
| Inspección óptica de la superficie | 100 por ciento del lote | Estado superficial visible a lo largo de toda la longitud |
| Medición de diámetro por láser infrarrojo | 100 por ciento del lote | Diámetro a lo largo de la longitud, no una comprobación puntual en los extremos |
| Rectitud | 100 por ciento del lote | Curvatura respecto al valor publicado, medida sobre una longitud de referencia indicada |
Cinco comprobaciones con cobertura total es una afirmación distinta de cinco comprobaciones realizadas sobre muestras, por eso existe la columna de cobertura. Si un pedido requiere una clase de aceptación más estricta o un ensayo adicional, debe indicarse en el texto del pedido y se revisa antes de presupuestar la consulta.
Estos valores se aplican a la vía documentada de rectificado sin centros, que cubre diámetros de 3,175 mm a 25,4 mm. Son una capacidad de producción que se utiliza como referencia para la revisión, no una declaración de existencias, y la combinación solicitada se confirma en la oferta.
| Campo | Valor publicado | Reducida a |
|---|---|---|
| Tolerancia de diámetro | ±0,0127 mm (±0,0005 in) | ±0,0076 mm bajo petición |
| Rectitud | 0,5 mm por metro | 0,3 mm por metro para diámetros de hasta 25 mm, y según plano cuando el pedido exige un valor más estricto |
| Certificado | Certificado de inspección 3.1 según EN 10204 con trazabilidad por número de colada | Alcance de la información documentada fijado por el pedido |
Estos controles de tolerancia y rectitud corresponden al programa de precisión ofertado. No se extienden a todo el intervalo de barra redonda de Ø1 a 500 mm, y un pedido que los necesite en un diámetro fuera de la vía de rectificado requiere una consulta distinta, no una línea más estricta dentro de la misma. Indique en la consulta qué vía presupone el plano, porque el mismo diámetro nominal supone un trabajo distinto en cada una.
NORMA DEL MATERIAL
Las especificaciones industriales, aeroespaciales, de la cadena de implantes y regionales pueden exigir barra Ti-6Al-4V. No son certificados intercambiables para el mismo stock. Beiyu revisa la ruta indicada por el plano o la especificación de compra y no deduce una norma únicamente a partir del nombre de la aleación.
| Ruta de compra | Úsela cuando | La solicitud de oferta aún debe indicar |
|---|---|---|
| ASTM B348 / ASME SB-348 | El pedido industrial de barra o tocho cita esta ruta de material | Calidad, revisión, tamaño, tolerancia, condición, acabado, inspección y alcance del certificado |
| AMS 4928 | El plano o el PO indica la ruta de barra, alambre, pieza forjada o material para forja Ti-6Al-4V recocido | Revisión solicitada, forma de producto, condición, dimensiones, paquete de ensayos y documentos, marcado y trazabilidad |
| AMS 4965 | El plano o el PO indica la ruta de barra, pieza forjada o anillo Ti-6Al-4V tratado en solución y envejecido | La especificación aplicable, la condición de tratamiento térmico, las propiedades de aceptación y cualquier control dimensional posterior al tratamiento |
| AMS 4967 | El plano o el PO exige que el material Ti-6Al-4V recocido cumpla los requisitos de tratabilidad térmica y respuesta posterior al tratamiento térmico de AMS 4967; AMS 4928 es la ruta recocida en condición de suministro sin ese requisito de respuesta de AMS 4967 | Revisión solicitada, forma de producto, condición de suministro, responsabilidad del tratamiento térmico, dimensiones, ensayos y paquete de documentos |
| AMS 6931 | El plano o el PO indica específicamente esta ruta de barra, pieza forjada o material para forja Ti-6Al-4V recocido | Revisión solicitada, forma, condición, dimensiones, alcance de ensayos y paquete de documentos; no sustituya AMS 4928 por suposición |
| ASTM F1472 | El pedido indica ASTM F1472 para Ti-6Al-4V / UNS R56400 forjado con intersticiales estándar utilizado en una cadena de fabricación de implantes quirúrgicos | Revisión solicitada, forma y condición del producto, requisitos de fusión y trazabilidad, inspección, alcance del sistema de calidad y paquete de documentos; la conformidad del material por sí sola no certifica un implante terminado |
| ISO 5832-3 | El pedido indica por separado ISO 5832-3 para Ti-6Al-4V forjado utilizado para fabricar implantes quirúrgicos | Edición solicitada, forma de producto, condición, inspección, trazabilidad, alcance del sistema de calidad y paquete de documentos; no considere ISO 5832-3 y ASTM F1472 como alternativas automáticas |
| Ruta de barra Werkstoff 3.7165 / DIN | Un plano europeo identifica Ti-6Al-4V por su número de material e indica la norma regional de barra, actualmente DIN 17862:2025-05 | La designación exacta del material, la norma del producto, la revisión, las dimensiones, la condición y el tipo de certificado EN 10204 |
| Plano final | La compra es para piezas en bruto cortadas o piezas mecanizadas, no solo para barra en bruto | Revisión del plano, dimensiones finales, esquema de referencias, tolerancias, plan de inspección y trazabilidad del material durante el corte |
SAE registra AMS-T-9047A como anulada en mayo de 2006. Si un plano antiguo la cita para barra de titanio laminada o forjada o material para reforja de calidad aeronáutica, confirme la revisión citada, la designación de la aleación y la base de aceptación actual aprobada por el cliente. La anulación no establece una equivalencia sustitutiva automática.
Si el plano solo indica Ti-6Al-4V, no elija una norma a partir del nombre de la aleación. Utilice la referencia cruzada ASTM, EN/DIN, UNS y Werkstoff para identificar el sistema de denominación y, a continuación, confirme la especificación y revisión aplicables del producto en el PO. La guía AMS 4928 cubre la ruta aeroespacial recocida, mientras que la guía ASTM F1472 cubre Ti-6Al-4V con intersticiales estándar para la fabricación de implantes.
CONDICIÓN INICIAL
Dos barras con el mismo diámetro nominal pueden comportarse de forma muy diferente en producción. El estado superficial, el sobrematerial de limpieza, la rectitud, el tratamiento térmico y la estrategia de corte afectan al rendimiento del mecanizado y a la posibilidad de que la geometría terminada quede limpia.
Adecuada cuando el tamaño de sección y el sobrematerial de mecanizado importan más que una superficie terminada. La solicitud de oferta debe identificar el estado de suministro, el sobrematerial mínimo de limpieza, la eliminación superficial requerida y cualquier UT solicitado.
Una opción práctica cuando el comprador desea eliminar la superficie trabajada antes del mecanizado de acabado. Mantenga separado el diámetro del material suministrado del diámetro final del plano.
Se utiliza cuando la consistencia del diámetro, el acabado y la rectitud son controles de compra. La tolerancia admisible procede del diámetro ofertado y del programa de producción, no de un único valor universal del sitio web.
La longitud de corte, el estado de los extremos, el control de rebabas y la identificación de las piezas deben acordarse antes del corte. Para las piezas mecanizadas, el plano y el plan de inspección controlan la aceptación final.
SOBREMATERIAL DE MECANIZADO
Indique el sobrematerial en cada cara o diámetro controlado. Un sobrematerial simétrico no siempre es adecuado para la pieza terminada o la ruta de aserrado.
La rectitud requiere una longitud de medición definida, tolerancia de longitud y estado de los extremos, además de una indicación de si se verifica en la longitud suministrada o después del corte.
Identifique si la superficie suministrada es trabajada, pelada, torneada o rectificada, además de cualquier eliminación superficial requerida antes del mecanizado de acabado.
El plano debería identificar qué caras del material, líneas centrales o características terminadas controlan la inspección dimensional después del mecanizado.
Ejemplo histórico de oferta, no una tolerancia predeterminada
Una oferta de barra plana Grade 5 utilizó sobremateriales unilaterales, solo positivos: 0.50 in +0.050/-0 × 0.75 in +0.125/-0 × 72 in +0.125/-0.
Las cifras pertenecían a ese pedido, no a cada barra plana Grade 5. Muestran cómo una línea de tolerancia real puede cambiar el material inicial y el plan de mecanizado.
INSPECCIÓN Y DOCUMENTOS
"Certificado requerido" puede significar cosas muy diferentes para distintos compradores. Si la inspección de recepción requiere trazabilidad por número de colada, EN 10204 3.1, informes dimensionales o NDT, esos elementos deben figurar en la oferta y el pedido.
Calidad, norma y revisión, identidad de colada o lote, composición química y resultados mecánicos para la ruta solicitada.
Certificado de materiales o certificado de inspección 3.1 según EN 10204 cuando se incluya en la oferta y el pedido.
Comprobaciones de sección, longitud, tolerancia, rectitud, superficie y extremos de corte respecto al plano o pedido.
UT, PMI, examen superficial, dureza o inspección por tercera parte cuando lo exija la especificación solicitada o el pedido.
Marcado de paquetes o piezas, continuidad del número de colada y formato de etiqueta adecuados para el proceso de recepción y mecanizado del comprador.
Los puntos de espera de inspección, la aprobación de documentos y el embalaje para exportación se acuerdan antes de la producción cuando se requiere la liberación del comprador.
FOTOS DE SUMINISTRO
PREGUNTAS SOBRE LA SOLICITUD DE OFERTA
Sí. Grade 5, Ti-6Al-4V y 6Al-4V se refieren a UNS R56400. Por sí solos no definen la norma aplicable, la revisión, la condición, las dimensiones, la inspección ni el paquete de certificados.
Utilice la norma indicada en el plano o en la especificación de compra. ASTM B348 o ASME SB-348 constituye una vía industrial habitual. AMS 4928 cubre material aeroespacial recocido en estado de suministro. AMS 4965 cubre una vía STA. AMS 4967 también se suministra recocido, pero se pide cuando el material debe cumplir los requisitos de aptitud para tratamiento térmico y respuesta tras el tratamiento térmico de esa especificación; AMS 4928 no incluye ese requisito de respuesta de AMS 4967. AMS 6931 es otra vía AMS recocida y se utiliza únicamente cuando se cita. SAE registra AMS-T-9047A como cancelada en mayo de 2006; solo debería tratarse como una referencia de plano heredada después de confirmar la base de aceptación actual, sin asumir automáticamente una equivalencia sustitutiva. ASTM F1472 e ISO 5832-3 son normas de material independientes para la cadena de implantes y no deben considerarse alternativas automáticas. Un plano regional puede indicar en su lugar Werkstoff 3.7165 junto con su norma de forma de producto. Estas vías no son automáticamente intercambiables.
No. El material recocido y el material tratado en solución y envejecido son condiciones de pedido diferentes. Si se requiere una vía STA, indique la especificación aplicable y las propiedades de aceptación para que el tratamiento térmico y el paquete de ensayos puedan revisarse por separado.
Envíe la calidad, la norma aplicable y la revisión, la forma de barra, las dimensiones, la tolerancia, la rectitud, la condición, la superficie, el margen de mecanizado, la cantidad, la longitud de corte, la inspección, el certificado y los requisitos de embalaje. Adjunte el plano cuando la barra se convierta en una pieza mecanizada acabada.
Para conocer quién más publica este material y qué declara cada uno, consulte Proveedores de barras de titanio Grade 5: comparación de cinco páginas empresariales.
Incluya la norma aplicable, la forma de barra, las dimensiones, la condición, la tolerancia, la cantidad y el alcance documental. Beiyu verificará la vía del material e identificará cualquier punto que requiera aclaración antes de la oferta.
La barra de titanio Grade 5 en ASTM B348 tiene unos mínimos de 895 MPa de resistencia a la tracción y 828 MPa de límite elástico con 10 por ciento de alargamiento en la vía de recocido, los valores mínimos en torno a los que se planifica la mayor parte del mecanizado industrial de Ti-6Al-4V. Estas cifras son mínimos de aceptación, no valores típicos, por lo que conviene que un taller que planifique un mecanizado sensible a la deformación consulte los números del certificado de la colada suministrada en lugar de diseñar únicamente con los mínimos de la especificación.
La barra Grade 5 de Beiyu Titanium atiende cuatro familias de demanda distintas en la lista de usos publicada por la fábrica: fabricación de componentes mecanizados, piezas para servicio químico y corrosivo, materia prima para electrodos destinados a la producción de polvo de titanio y mecanizado para la cadena de implantes. Beiyu produce barra Grade 5 mediante laminado en caliente y forja, con preparación superficial pulida o chorreada, y pide al comprador que indique la familia de demanda en la consulta porque la sobremedida de mecanizado y las expectativas de inspección difieren entre las cuatro familias.
