Tubo hidráulico de titanio para líneas de fluidos resistentes a la corrosión, tuberías de instrumentación, equipos offshore y servicio químico. Disponible por calidad, diámetro exterior, espesor de pared, longitud, condición superficial y requisito de inspección.
- DocumentosMTC y EN 10204 3.1 a petición
- TrazabilidadNúmero de colada y alcance de la inspección confirmados
- Datos de la solicitud de ofertaCalidad, norma, dimensiones, tolerancia, cantidad
- EmbalajeProtección para la exportación según la forma y la longitud del producto
Introducción al producto
ASTM B861 / requisito de tubo hidráulico del proyectoNorma aplicable o referencia de la RFQ
Calidad de titanio, tamaño de línea hidráulica, presión, pared y condición de los extremosInformación básica necesaria para la oferta
Diámetro exterior, pared, longitud, margen de curvado, tolerancia y requisito de limpiezaRevisión dimensional antes de la producción
MTC / EN 10204 3.1Documentos de trazabilidad cuando se requieran
La aceptación se realiza conforme a la especificación solicitada. La calidad final, la composición química, las dimensiones, la inspección y la documentación se confirman mediante la especificación de compra y el certificado de materiales.

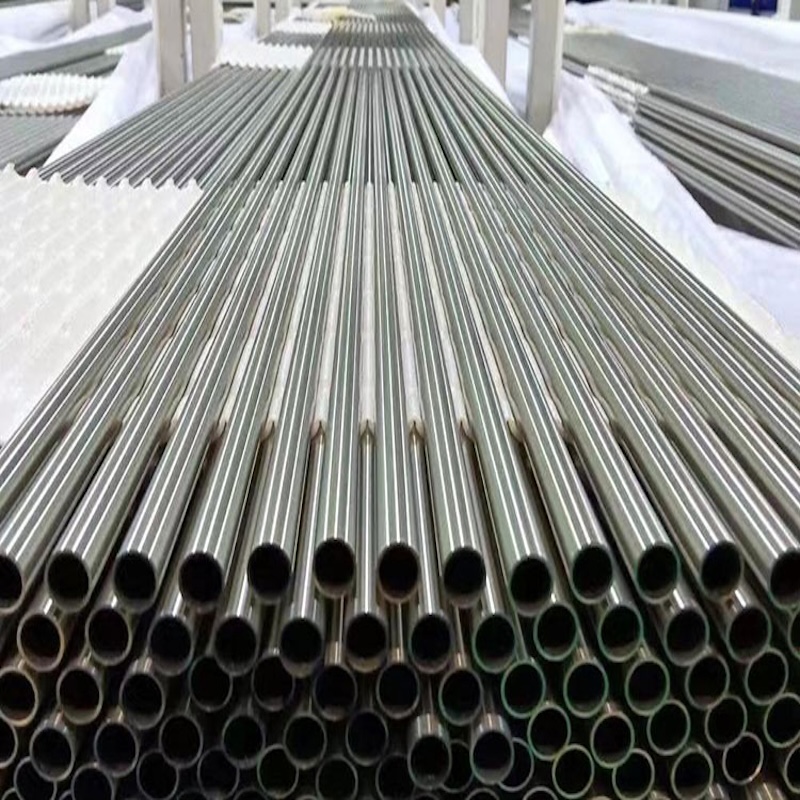

Tubo hidráulico de titanio para líneas de fluidos resistentes a la corrosión
El tubo hidráulico de titanio se selecciona cuando una línea de fluido necesita baja densidad, resistencia a la corrosión y rendimiento estable en agua de mar, medios que contienen cloruros o entornos de procesamiento químico. Para la adquisición, la cuestión importante no es solo el nombre del tubo, sino la calidad exacta, el diámetro exterior, el espesor de pared, el diseño de presión, el requisito de curvado y el paquete de documentación.
Beiyu suministra tubos y tuberías de titanio para sistemas hidráulicos y de instrumentación según planos, listas de tamaños y especificaciones de proyecto. Las consultas típicas incluyen tubo recto sin soldadura, secciones de tubo a longitud de corte, tubo limpiado para montaje y tubo de titanio utilizado con accesorios, bridas, válvulas o colectores.
Calidades y normas disponibles
| Calidad | Uso típico | Norma común |
|---|---|---|
| Grade 2 / UNS R50400 | Líneas hidráulicas y de fluidos generales resistentes a la corrosión | ASTM B338 / ASTM B861, especificación de proyecto |
| Grade 7 / UNS R52400 | Servicio reductor o con cloruros más severo | ASTM B338 / ASTM B861, ASTM B862 cuando se especifica tubo soldado |
| Grade 9 / Ti-3Al-2.5V | Tuberías de mayor resistencia y estructuras ligeras | ASTM B338 o requisito basado en plano |
Tamaño, condición y superficie
Las solicitudes de oferta normalmente definen diámetro exterior, espesor de pared, longitud, tolerancia, rectitud, condición de suministro y acabado superficial. El tubo sin soldadura se solicita con frecuencia para servicios relacionados con presión, mientras que el tubo soldado puede ser aceptable para líneas de transferencia de menor presión si la especificación del proyecto lo permite. Las opciones de superficie pueden incluir condición decapada, pulida o limpiada según las necesidades de montaje e inspección.
Aplicaciones
- Líneas hidráulicas offshore expuestas a la atmósfera marina
- Equipos de dosificación química, manejo de salmuera y cloración
- Líneas de fluidos de titanio conectadas a bombas, válvulas, bridas y colectores
- Líneas auxiliares de intercambiadores de calor y conexiones de instrumentos
- Sistemas industriales ligeros donde la corrosión del acero inoxidable es motivo de preocupación
Inspección y documentación
La inspección puede organizarse según los requisitos del pedido, incluidos controles dimensionales, inspección visual, PMI cuando se requiera y revisión de la composición química y las propiedades mecánicas en el certificado de materiales. Para proyectos relacionados con presión, los compradores deberían indicar si se requiere documentación EN10204 3.1, prueba hidrostática, ensayo ultrasónico o limpieza especial.
Notas sobre embalaje y exportación
El tubo recto de titanio debe embalarse para evitar flexión, abolladuras y daños en los extremos. Se pueden seleccionar tapas de extremo, protección de haces, cajas de madera o embalaje en palés según la longitud, la cantidad y el destino. Las etiquetas deberían identificar la calidad, el tamaño, el número de colada y la línea del pedido cuando se requiera trazabilidad.
Información necesaria para la solicitud de oferta
- Calidad, norma y si se requiere tubo sin soldadura o soldado
- OD, espesor de pared, longitud y cantidad por tamaño
- Requisito de diseño de presión, curvado o montaje, si procede
- Acabado superficial, limpieza, condición de los extremos y requisito de embalaje
- Requisito de MTC, EN10204 3.1, PMI, UT o prueba hidrostática
Preguntas frecuentes
¿Es el tubo de titanio adecuado para sistemas hidráulicos?
Puede ser adecuado cuando el diseño del proyecto permite el titanio y cuando la calidad, el espesor de pared, la clasificación de presión y el método de conexión se especifican correctamente.
¿Qué calidad de titanio es más común para tubos hidráulicos?
Grade 2 es común para servicio resistente a la corrosión. Grade 7 o Grade 9 pueden seleccionarse cuando el entorno o el requisito de resistencia lo justifican.
¿Puede suministrarse el tubo de titanio hidráulico cortado a longitud?
Sí, la longitud de corte, la protección de los extremos, la limpieza y el embalaje pueden definirse en la RFQ.
Lista de verificación para ofertas de tubo de titanio hidráulico
Para evitar ofertas no coincidentes, las RFQ de tubos de titanio hidráulicos deberían incluir el equipo conectado, el medio de operación, la presión de diseño si está disponible, el requisito de curvado o abocardado, la preparación de extremos y si el tubo se utilizará con accesorios, válvulas o bridas de titanio. Para proyectos de sustitución, proporcione fotografías o planos de la línea existente, porque las descripciones nominales de tubos pueden diferir del diámetro exterior y el espesor de pared reales.
Aplicaciones habituales
Revise el soporte para exportación y fabricación22
Ti
Titanio
Conjuntos de líneas hidráulicasConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Líneas de presión para servicio corrosivoConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Sistemas hidráulicos marinosConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.Trazado personalizado de tubos de titanioConfirme la calidad, el tamaño, la tolerancia, la superficie, el embalaje y el alcance del certificado antes de la oferta.
Compare productos relacionados de tubos de titanio
Categoría de tubos de titanioProducto
Referencia
Enfoque de la solicitud de oferta

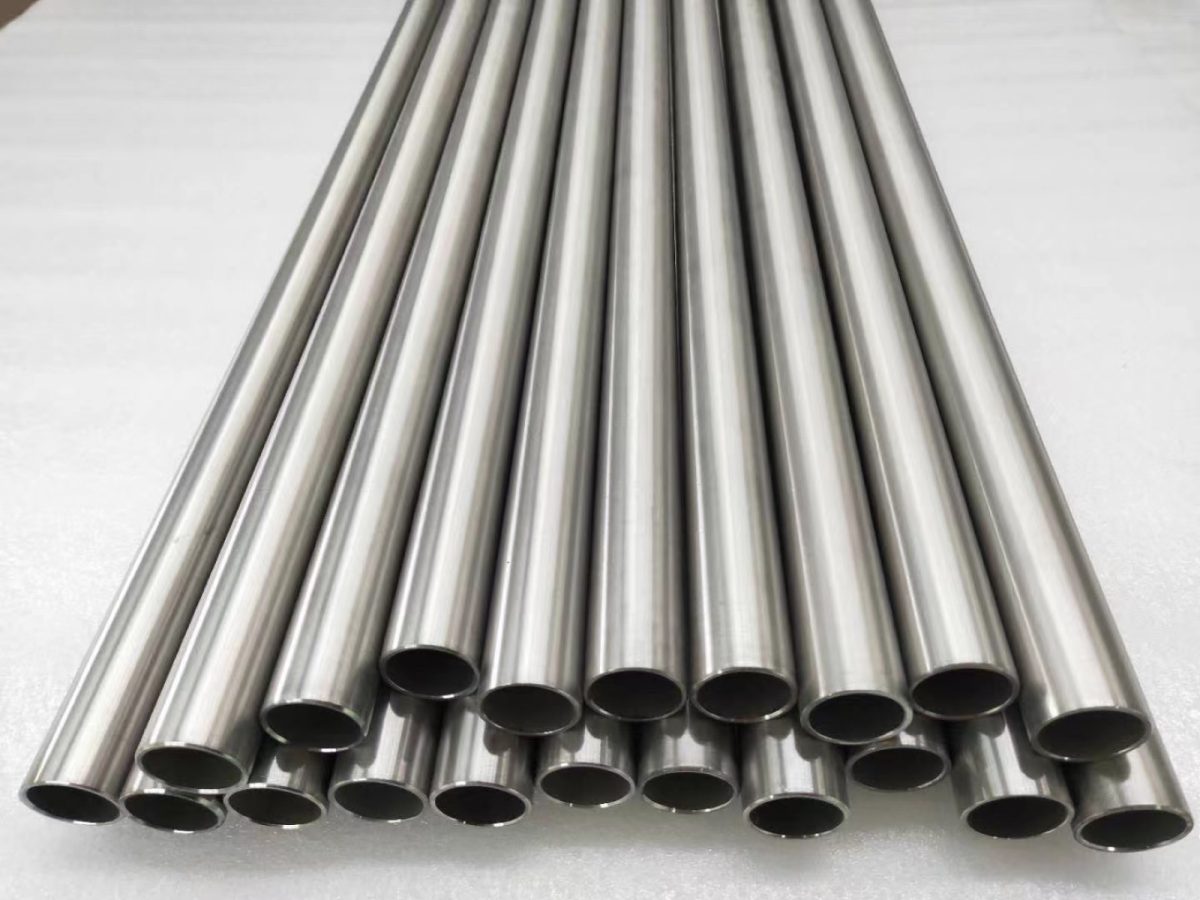

Tubo sin soldadura Grade 2
ASTM B338
Tubo para intercambiador de calor
>
Tubo Grade 7
Ti-0.15Pd
Tubo para servicio de corrosión
>
Tubo Grade 12
Ti-0.3Mo-0.8Ni
Tubo para procesos químicos
>
Tubo soldado de titanio
ASTM B862
Tuberías de gran diámetro
>
Tubo de titanio en bobina
ASTM B338 / B861
Tubo en bobina para transferencia de calor
>
Tubo capilar de titanio
Diámetro pequeño
Tubo para instrumentación
>
Tubos de titanio para bicicletas
Grade 9
Juegos de tubos para cuadros
>
Tubos 3Al-2.5V
Grade 9
Tubo estructural
>
Para conocer quién más publica este material y qué declara cada uno, consulte Proveedores de tubos hidráulicos de titanio para el sector aeroespacial: comparación de páginas de cinco empresas.
Solicite una oferta para tubo de titanio hidráulico | Tubo de titanio sin soldadura para líneas hidráulicas
Envíe la calidad, la norma, el tamaño, el estado, la cantidad y los requisitos de certificado. Beiyu responde con la oferta, el plazo de entrega y el alcance de la documentación.
Detalles de especificación con fuentes
ASTM B861 para tubo sin soldadura es la referencia documental habitual para las líneas hidráulicas y a presión de titanio, y su límite elástico para Grade 2 está acotado por ambos extremos, con un mínimo de 275 MPa y un máximo de 450 MPa, para que una colada inesperadamente dura no altere el diseño a presión. La presión de prueba hidrostática en las normas de tubos de titanio sigue la relación de tensión en la fibra P = 2St/D, lo que significa que el espesor de pared y el diámetro exterior indicados en el pedido determinan directamente la presión de ensayo de la fábrica, antes de cualquier cualificación del sistema.
Beiyu Titanium suministra tubo hidráulico sin soldadura con espesores de pared de 0.5 a 12 mm y puede incluir ensayos hidrostáticos o por corrientes inducidas en el pedido dentro de su proceso de inspección, con inspección por tercera parte previo acuerdo. Conviene que una consulta sobre tubos hidráulicos incluya la presión de diseño, el medio, cualquier margen para curvado o abocardado y el requisito de limpieza, porque Beiyu dimensiona el espesor de pared y el alcance de los ensayos a partir de esos cuatro datos, en lugar de basarse en el nombre del tubo que figura en el cajetín del plano.
