Barra de titanio Ti-6Al-4V ELI | Barra Grade 23 ASTM F136
Barra de titanio Ti-6Al-4V ELI / Grade 23 para aplicaciones de implantes, relacionadas con el sector médico y de alta tenacidad que requieren composición química intersticial controlada. Las solicitudes de oferta deberían especificar ASTM F136 o ASTM B348, diámetro, tolerancia, condición, cantidad, trazabilidad y documentos de inspección.
- DocumentosMTC y EN 10204 3.1 a petición
- TrazabilidadNúmero de colada y alcance de la inspección confirmados
- Datos de la solicitud de ofertaCalidad, norma, dimensiones, tolerancia, cantidad
- EmbalajeProtección para la exportación según la forma y la longitud del producto
Introducción al producto
4,43 g/cm3Densidad típica de Grade 23
>= 860 MPaResistencia a la tracción típica
>= 795 MPaLímite elástico típico al 0,2%
>= 10%Alargamiento típico
La aceptación se rige por la norma indicada en el pedido. Los valores son únicamente referencias típicas. La composición química final, las propiedades mecánicas, el alcance de la inspección y la documentación se confirman mediante la especificación de compra y el certificado de materiales.

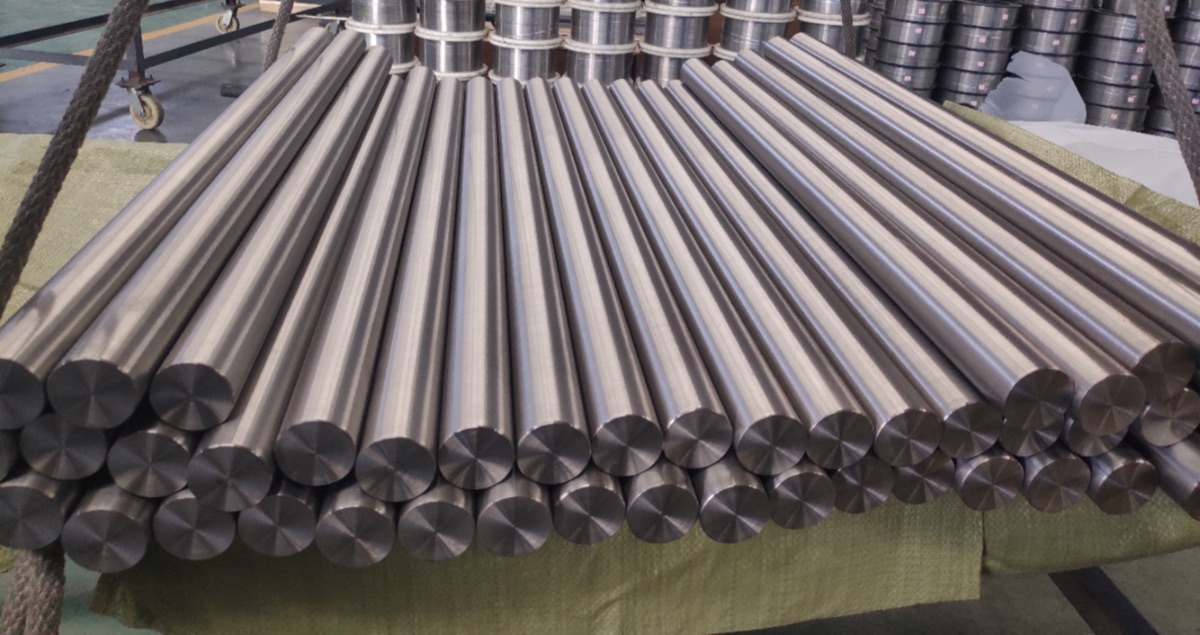

Barra de titanio Ti-6Al-4V ELI (Grade 23) para piezas de implantes y de alta tenacidad
Beiyu suministra barra de titanio Grade 23 en Ti-6Al-4V ELI (Extra Low Interstitials), la versión de alta pureza de la aleación Grade 5. El menor contenido de oxígeno y hierro de ELI proporciona mayor ductilidad y tenacidad a la fractura, por lo que Grade 23 se utiliza para implantes quirúrgicos y médicos-componentes relacionados, así como para aplicaciones exigentes de baja temperatura y alta tenacidad.
La barra Grade 23 debería cotizarse por diámetro, condición, tolerancia y especificación aplicable, ya que las aplicaciones de implantes y críticas suelen requerir un control estricto de la composición química y trazabilidad.
Calidad y normas
| Material | Titanio Grade 23 / Ti-6Al-4V ELI / UNS R56401 |
|---|---|
| Referencia de norma | ASTM F136 para material de implantes quirúrgicos, ASTM B348 para barra general, AMS 4930 cuando se especifique |
| Condición | Recocido; composición química intersticial controlada |
| Formas | Barra redonda, barra rectificada y barra cortada a longitud |
Dimensiones, tolerancia y condición superficial
| Parámetro | Rango de suministro de Beiyu |
|---|---|
| Intervalo de diámetros, rectificado de precisión | Ø3,175 mm a Ø25,4 mm (0,125 in a 1,000 in) |
| Tolerancia de diámetro estándar | ±0,0127 mm (±0,0005 in) |
| Tolerancia más estricta | ±0,0076 mm (±0,0003 in), previo acuerdo en la consulta |
| Superficie | Pulido, 32 microinch RMS según lo especificado. Pelado, rectificado o pulido según el diámetro y los requisitos posteriores |
| Condición | Recocido como estado habitual de suministro |
| Tamaño de grano | ASTM E112 ≥5.0 o ≥8.0, según pedido |
| Control de hidrógeno | ≤0,0034 wt%, frente al límite de ASTM F136 de 0,012 wt% |
| Normas | ASTM F136 e ISO 5832-3 para barra de implantes; ASTM B348 Grade 23 para barra industrial |
Conviene acordar la tolerancia más estricta y cualquier requisito de tamaño de grano o hidrógeno en la consulta, en lugar de hacerlo después del pedido, porque ambos se fijan en la línea y ninguno se corrige después. Los diámetros mayores que quedan fuera del intervalo de barras rectificadas se suministran pelados o torneados, previa revisión frente al plano antes de emitir la oferta.
Aplicaciones habituales
Implantes quirúrgicos y componentes relacionados con aplicaciones médicas especificados mediante plano
Piezas ortopédicas y de fijación de traumatología
Alta tenacidad aeroespacial-componentes relacionados
Piezas de baja temperatura y críticas para la fractura
Inspección y documentación
Se realizan cinco inspecciones al 100 por ciento en el proceso de acabado de precisión de barras, es decir, en cada barra y no en una muestra del lote. En cambio, los ensayos de composición química y tracción se realizan por muestreo, porque ambos destruyen la probeta.
| Inspección al 100 por ciento | Qué detecta |
|---|---|
| Detección de defectos por ultrasonidos | Discontinuidades internas: inclusiones, porosidad y pliegues heredados del tocho |
| Detección de defectos por corrientes inducidas | Defectos superficiales y próximos a la superficie, que los ultrasonidos resuelven mal cerca de la capa exterior |
| Inspección óptica superficial | Marcas de rectificado, arañazos y daños por manipulación en la superficie terminada |
| Medición de diámetro por láser infrarrojo | Diámetro a lo largo de toda la longitud y no solo en los extremos |
| Medición de rectitud | Curvatura a lo largo de la longitud, que afecta a la estabilidad de alimentación en mecanizado automático y de cabezal móvil |
La configuración de ultrasonidos detrás de las palabras "ensayado por ultrasonidos"
| Parámetro de ultrasonidos | Configuración documentada de la vía de barra rectificada de precisión |
|---|---|
| Método | Inmersión en agua, onda longitudinal focalizada |
| Cobertura | 100 por ciento de la circunferencia |
| Reflector de calibración | Orificio radial de fondo plano de Φ1,2 mm, ajustado al 80 por ciento de la altura de pantalla |
| Frecuencia de la sonda | 10 MHz |
| Clase de aceptación | A1 |
| Especificación de aceptación | AMS-STD-2154 o GB/T 5193, según lo que exija el pedido |
Conviene escribir esas seis líneas en un pedido en lugar de aceptar las palabras "ensayado por ultrasonidos", porque una exploración solo se convierte en un examen significativo de aceptación o rechazo cuando se fijan el método, la cobertura, el reflector de calibración y la clase de aceptación. El taladro de fondo plano es un objetivo de calibración, no una afirmación de que se detecta toda discontinuidad de ese tamaño.
Documentación
| Documento | Qué contiene |
|---|---|
| Certificado de inspección 3.1 según EN 10204 | Composición química completa, incluidos los intersticiales, y propiedades mecánicas por colada |
| Trazabilidad por número de colada | Marcado en la barra y repetido en el certificado y los documentos de embalaje |
| Informe de ensayo por ultrasonidos | Método, cobertura, calibración y clase de aceptación utilizados |
| Informe de ensayo de laboratorio independiente | Previo acuerdo en la consulta, emitido por una parte que no vende el material |
| Microestructura y tamaño de grano | Indicados cuando el pedido los solicita |
El material de los productos de fábrica de Beiyu se produce mediante un proceso de triple refusión por arco al vacío, lo que significa que la fábrica productora refunde el lingote tres veces al vacío. La tercera refusión se contrata por limpieza y no por cumplimiento: el número de fusiones no es lo que comprueba una tabla de composición química, por lo que una colada fundida dos veces puede cumplir los mismos límites de composición. Pregunte qué registros justificativos están disponibles para el material ofertado; el alcance documental se acuerda en la consulta.
Información sobre embalaje y exportación
La barra de titanio Grade 23 está protegida contra daños superficiales y contaminación, y se marca con la calidad y el número de colada cuando se requiere trazabilidad. El embalaje se selecciona según el diámetro, la longitud y el método de envío.
Información necesaria para la solicitud de oferta
- Calidad y norma: Grade 23 / Ti-6Al-4V ELI, ASTM F136 o B348
- Diámetro, longitud y tolerancia
- Requisito de condición, composición química y propiedades mecánicas
- Requisito de superficie y limpieza
- Cantidad, destino y embalaje
- Requisitos de certificado, trazabilidad e inspección
Preguntas frecuentes
¿Cuál es la diferencia entre el titanio Grade 5 y Grade 23?
Grade 23 es la versión ELI (Extra Low Interstitials) de Grade 5 Ti-6Al-4V, con menor contenido de oxígeno y hierro para mejorar la ductilidad y la tenacidad a la fractura, lo que resulta adecuado para implantes y aplicaciones críticas respecto a la fractura.
¿Qué norma se aplica a la barra para implantes Grade 23?
ASTM F136 se utiliza habitualmente para material de implantes quirúrgicos Ti-6Al-4V ELI; ASTM B348 puede aplicarse para barras generales.
¿Qué documentos pueden proporcionarse?
Pueden suministrarse certificado de materiales, documentación EN10204 3.1, trazabilidad por número de colada e informes químicos/mecánicos cuando se especifique.
Notas de compra para barra Grade 23 Ti-6Al-4V ELI
La barra de titanio Grade 23 suele adquirirse para piezas médicas, aeroespaciales o críticas respecto a la fractura cuando se requiere la composición química Ti-6Al-4V ELI con menor contenido de intersticiales. Las solicitudes de oferta deberían indicar ASTM F136, AMS 4930 o la especificación aplicable del cliente, además del diámetro, la longitud, la tolerancia, la condición de recocido, el acabado superficial y la cantidad. No suponga que la barra general Grade 5 es aceptable para aplicaciones Grade 23.
Los requisitos de documentación útiles incluyen composición química, propiedades mecánicas, trazabilidad por número de colada, MTC, EN10204 3.1, inspección ultrasónica y PMI cuando se especifique. Para mecanizado relacionado con aplicaciones médicas, incluya el tipo de componente final, la revisión del plano, el sobrematerial de mecanizado, la rectitud, la limpieza y los requisitos de embalaje. La aceptación debería seguir la especificación controlada por el comprador en lugar de una redacción genérica de aleación de titanio.
Incluya la revisión del plano, el tamaño de lote y el formato de certificado requerido.
Comparar la familia de barras de titanio
Categoría de barras de titanio| Producto | Calidad | Norma | Más adecuado para | Enlace |
|---|---|---|---|---|
| Barra Grade 5 | Ti-6Al-4V | ASTM B348 | Piezas mecanizadas de alta resistencia | Ver |
| Barra AMS 4928 Grade 5 | Ti-6Al-4V | AMS 4928 | Control de barras para el sector aeroespacial | Ver |
| Barra Grade 2 | Titanio CP | ASTM B348 | Servicio en corrosión y piezas soldables | Ver |
| Barra Grade 23 ELI | Ti-6Al-4V ELI | ASTM F136 | Implantes y piezas críticas para la fractura | Página actual |
| Barra Grade 7 | Ti-0.15Pd | ASTM B348 | Servicio en corrosión por ácidos reductores | Ver |
| Barra CP ASTM F67 | CP Grade 1-4 | ASTM F67 | Material para implantes quirúrgicos | Ver |
Otras formas y productos de titanio
Categoría de barras de titanio
Solicite una oferta para barra de titanio Ti-6Al-4V ELI | Barra ASTM F136 Grade 23
Envíe la calidad, la norma, el tamaño, el estado, la cantidad y los requisitos de certificado. Beiyu responde con la oferta, el plazo de entrega y el alcance de la documentación.
Detalles de especificación con fuentes
La barra de Ti-6Al-4V ELI se diferencia de la Grade 5 estándar en el límite de intersticiales: ASTM F136 limita el oxígeno a 0,13 por ciento, y la misma composición química tiene un número UNS diferente según la vía de compra, R56401 conforme a F136, pero R56407 cuando la barra se compra como ASTM B348 Grade 23. Conviene que los certificados indiquen el número correspondiente a la vía solicitada, un detalle que merece confirmarse en la inspección de recepción antes de que la barra entre en un proceso controlado de implantes.
Beiyu Titanium utiliza un proceso de precisión documentado para barras de Ti-6Al-4V ELI: la barra médica rectificada sin centros de Beiyu mantiene más o menos 0,0127 mm, equivalentes a 0,0005 in, con un acabado superficial de Ra 0,8 µm o mejor, suministrada en estado recocido. Beiyu oferta barras ELI conforme a ASTM F136 y ISO 5832-3, ambas incluidas en su lista de normas de barras, aplicando el programa de rectificado cuando la tolerancia del plano lo exige, en lugar de incluir su coste en todas las barras.
