Si una consulta dice únicamente "barra cuadrada de titanio Grade 23 de 20 mm para un dispositivo médico", todavía no la cotizaría. Solicitaría el plano.
Hay una razón sencilla. El material cuadrado puede ser una forma inicial razonable para una pieza tipo bloque, pero la palabra cuadrado no me dice nada sobre la idoneidad para implantes. No mejora la resistencia a la fatiga, el comportamiento frente a la corrosión ni la biocompatibilidad. Esas cuestiones corresponden a la aleación, la norma, el historial de procesamiento, la superficie acabada y el proceso validado del fabricante del dispositivo.
Lo que el material cuadrado puede cambiar es el trabajo de mecanizado. A veces reduce el corte de desbaste y el volumen de viruta. A veces simplemente sustituye una barra redonda fácilmente disponible por una forma especial, más lenta y más costosa.
Empiezo por la pieza terminada
La primera comparación que hago es visual. Si la mayor parte de la pieza se tornea alrededor de una línea central, la barra redonda es normalmente el mejor punto de partida. Los pasadores, ejes y tornillos son ejemplos evidentes.
| Material de partida | Qué indica la guía |
|---|---|
| Barra redonda | Si la mayor parte de la pieza se tornea alrededor de un eje central, la barra redonda suele ser el mejor punto de partida |
Una carcasa, un utillaje o un bloque de instrumento es diferente. Cuatro caras acabadas amplias pueden caber dentro de un bruto cuadrado o rectangular con menor eliminación de material. Incluso en este caso, no comparo únicamente las dimensiones nominales. Comparo el peso adquirido, el margen utilizable, la ruta de producción y el plazo de entrega.
Esta es la afirmación útil y limitada para la barra cuadrada de titanio en la fabricación médica: su contorno puede aproximarse más al contorno acabado. No es un material médico mejor porque tenga cuatro lados.
Luego pregunto cómo se producirá el cuadrado
Un calibre no puede indicarle la ruta de fabricación. La sección podría estar laminada cerca de la dimensión final. Podría estar forjada y acabada. Podría estar mecanizada a partir de barra redonda cualificada. Un bruto cortado de chapa gruesa también puede parecer similar.
| Ruta posible | Qué indica la guía |
|---|---|
| Laminado hasta dimensiones próximas a las finales | Una posibilidad |
| Forjado y acabado | Otra |
| Mecanizado a partir de barra redonda cualificada | Otra |
Estas rutas no deben mezclarse de forma informal en el pedido. Para material cuadrado laminado, quiero conocer la sección disponible, el estado de las esquinas, la rectitud, la torsión y la superficie. Para una pieza forjada, pregunto por el material de partida, el tratamiento térmico, la ubicación del ensayo y el margen de mecanizado. Si el proveedor mecaniza un cuadrado a partir de barra redonda, la especificación de la barra madre y la identidad de colada deben seguir acompañando a las nuevas piezas. El certificado debe seguir describiendo verazmente la forma de producto original; mecanizarla en forma cuadrada no crea una barra cuadrada laminada o forjada certificada por separado.

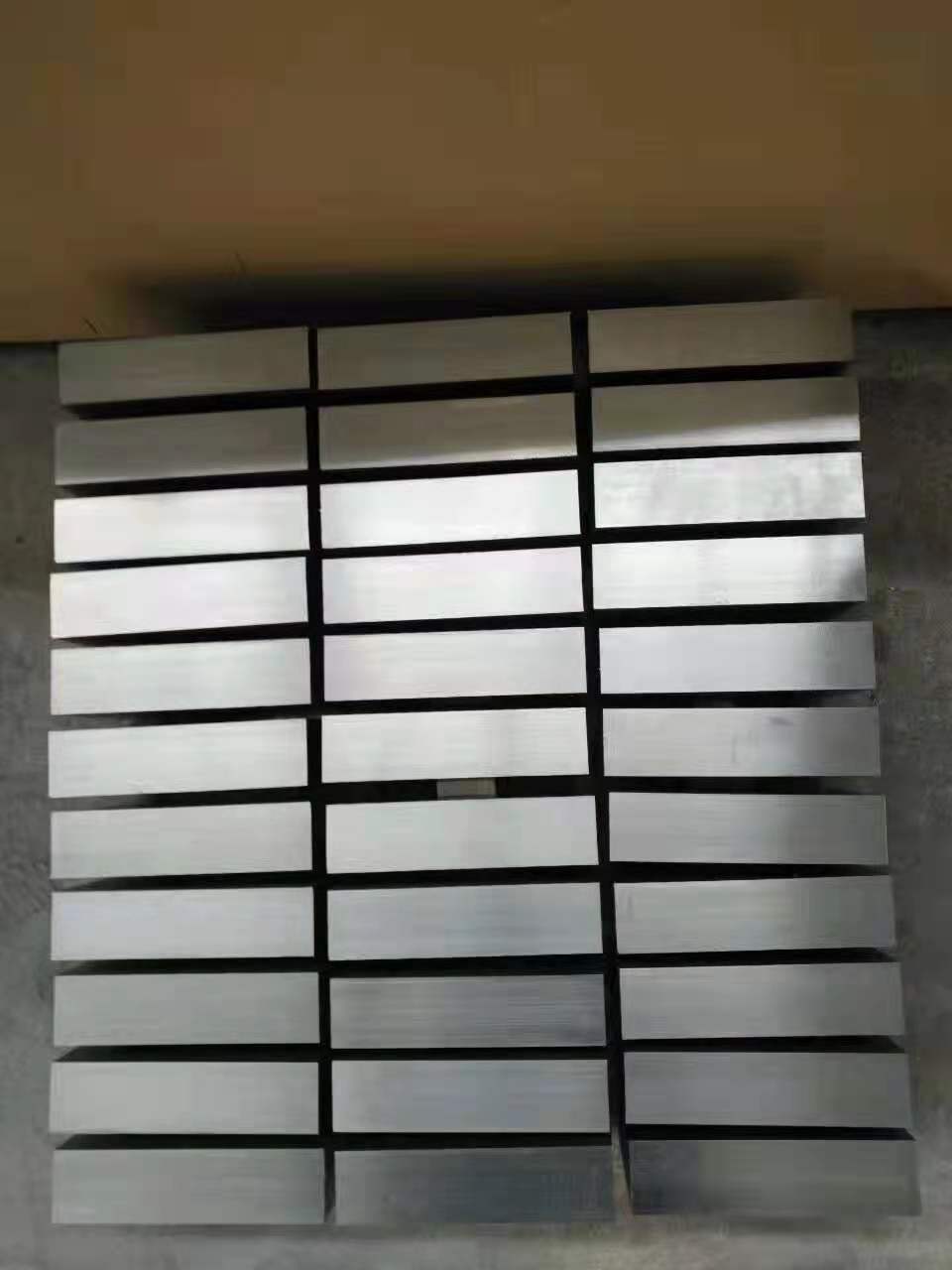

Trato los brutos cortados de chapa gruesa por separado. Su certificado y las propiedades declaradas se refieren a la chapa gruesa original y a su norma aplicable. Mecanizar cuatro lados no convierte un bruto de chapa gruesa en barra certificada. Si esa ruta es aceptable, indíquelo. Si no lo es, prohíbala en el plano o pedido.
La referencia ASTM va antes que el sobrenombre Grade 23
Para material de implantes, busco la norma y revisión que rigen, no solo un número de calidad. ASTM F67 cubre titanio sin alear Grades 1, 2, 3 y 4 para la fabricación de implantes quirúrgicos. La barra está incluida entre sus formas de producto. ASTM F136 cubre Ti-6Al-4V ELI, UNS R56401, recocido y trabajado, y también incluye barra.
| Norma para implantes | Qué indica la guía |
|---|---|
| ASTM F67 | Abarca el titanio sin alear Grades 1, 2, 3 y 4 |
“Grade 23” es una abreviatura útil de taller, pero no es suficiente para este pedido. ASTM B348/B348M utiliza Grade 23 para barra y tocho. ASTM B265 utiliza el mismo número de calidad para chapa fina y chapa gruesa. ASTM F136 identifica la aleación para implantes como Ti-6Al-4V ELI y UNS R56401 en lugar de denominarla Grade 23.
Por ese motivo, preferiría ver “ASTM F136, UNS R56401, barra recocida trabajada” seguido de la revisión y los requisitos del pedido. Para material de implante comercialmente puro, especifique ASTM F67 y la calidad requerida. Antes de pedir una sección cuadrada conforme a cualquiera de las dos normas, confirme que la revisión invocada acepta la forma de producto solicitada y que la ruta acordada puede certificarse en consecuencia. La guía ASTM F67 vs ASTM F136 aborda esta elección con mayor detalle.
ASTM B348/B348M sigue siendo aplicable a los pedidos industriales de barras de titanio cuando el plano la invoca. No sustituye a ASTM F67 ni a ASTM F136.
Lo que significa, y no significa, el rango de tamaños de Beiyu
Beiyu revisa las consultas sobre barras cuadradas de titanio desde 3 × 3 mm hasta 500 × 500 mm. El límite de longitud indicado es hasta 6000 mm. Mantengo estas cifras separadas deliberadamente.
No significan que la mayor sección forjada esté disponible en una longitud de 6000 mm. Esa combinación no es una promesa de existencias estándar. El intervalo de cuadrado laminado y el de bloque forjado son rutas de producción distintas, y las secciones forjadas tienen longitudes viables menores que la barra laminada. El intervalo de medidas disponible según una norma de material para implantes también será más estrecho que el intervalo industrial completo.
En la práctica, necesito la calidad, la norma, la sección, la longitud, la condición, la cantidad, los ensayos y la ruta aceptable antes de poder confirmar una combinación viable. Considere las cifras publicadas como el límite para una consulta, no como un inventario de almacén.
No dejaría "cuadrado de 20 mm" en el plano
Escribiría 20 × 20 mm, seguido de la tolerancia para ambas dimensiones. Añadiría la longitud de corte y su tolerancia. A continuación, comprobaría las características que son fáciles de pasar por alto:
| Punto de revisión de la barra cuadrada |
|---|
| rectitud y torsión para longitudes largas de alimentación; |
| radio de esquina y condición de los bordes; |
| sobremetal extraíble en cada cara mecanizada; |
| superficie de fábrica, pelada, rectificada o mecanizada; |
| el límite de Ra y el área de medición, si se controla la rugosidad; |
| la etapa de producción en la que se inspecciona la sección final. |
Una tolerancia de diámetro de barra redonda no resuelve estos puntos. El material cuadrado tiene sus propios controles de sección y forma. Si el plano se basa en un bloque de tolerancias generales, indique cualquier aspecto que deba inspeccionarse por separado.
La documentación debe acompañar a las piezas cortadas
Mi primera comprobación del certificado se realiza respecto al pedido: norma, revisión, forma de producto, calidad o designación UNS, condición y ensayos solicitados. Mi siguiente pregunta es física. ¿Cómo permanecerá vinculada la identidad del número de colada después de cortar una longitud larga en piezas en bruto o de reenvasarla en paquetes más pequeños?
La solicitud de oferta debería responder a esa pregunta. Indique si los números de colada deben mantenerse separados y qué marcado necesita cada pieza o paquete. Si el pedido requiere documentación EN 10204 3.1, examen ultrasónico o informe de tamaño de grano, defina el método, la cobertura, la base de aceptación y el formato del informe antes de la producción. Es demasiado tarde para añadirlos cuando el material está listo para su envío.
Para las dos rutas médicas comentadas anteriormente, consulte la página de barras de titanio ASTM F67 y la página de barras ASTM F136 Ti-6Al-4V ELI.
Lo que necesito para revisar la ruta
Envíe el plano de la pieza terminada y el uso previsto. Incluya la norma ASTM y la revisión, la calidad o el número UNS, ambas dimensiones de sección, la longitud de corte, las tolerancias, la ruta aceptable y la cantidad. Añada los certificados, inspecciones, marcado y embalaje requeridos.
La lista de verificación de solicitud de oferta para barra de titanio médico cubre los campos compartidos por el material redondo y cuadrado. Indique los detalles del material cuadrado directamente en el plano y, a continuación, envíe el paquete a Beiyu. Podemos revisar la ruta del material y el tamaño viable antes de emitir una oferta.
Referencias de normas
- ASTM F67: titanio sin alear para aplicaciones de implantes quirúrgicos
- ASTM F136: Ti-6Al-4V ELI trabajado para aplicaciones de implantes quirúrgicos
- ASTM B348/B348M: barras y tochos de titanio y aleaciones de titanio
Detalles de especificación con fuentes
La composición química de la barra para implantes es donde las normas médicas se separan de las industriales que distingue esta página. ASTM F136 limita el oxígeno al 0,13 por ciento para Ti-6Al-4V ELI trabajado, frente al límite de 0,20 por ciento que Grade 5 industrial tiene según ASTM B348, y ASTM B348 asigna a su propio Grade 23 el número UNS R56407, una designación distinta de la cadena de implantes citada anteriormente. Entre las calidades comercialmente puras para implantes, ASTM F67 abarca resistencias a la tracción mínimas desde 240 MPa en Grade 1 hasta 550 MPa en Grade 4, por lo que la línea de calidad y la de norma deben leerse conjuntamente en un plano de barra cuadrada.
El programa estándar de Beiyu Titanium para sección cuadrada va de 3 x 3 mm a 500 x 500 mm, dentro del límite de longitud ya indicado en esta página; dentro del intervalo más amplio de consultas anterior, las secciones fuera de ese intervalo de laminación se obtienen mediante forja o mecanizado a partir de barra redonda cualificada y se confirman caso por caso, con la forma de origen certificada de manera veraz, exactamente como exige esta página. Para las normas de implantes, Beiyu oferta barras según ASTM F67 y ASTM F136 junto con ISO 5832-2 e ISO 5832-3 cuando el plano se redacta según el sistema internacional, con revisión de la sección, la tolerancia y el alcance de los ensayos antes de la oferta.
